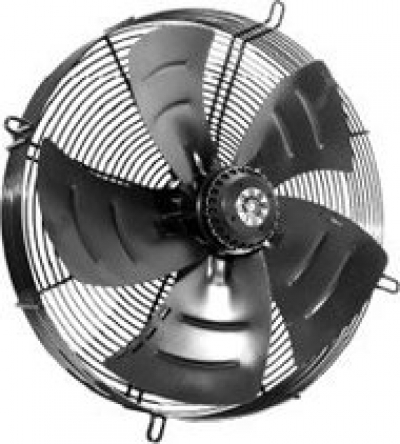

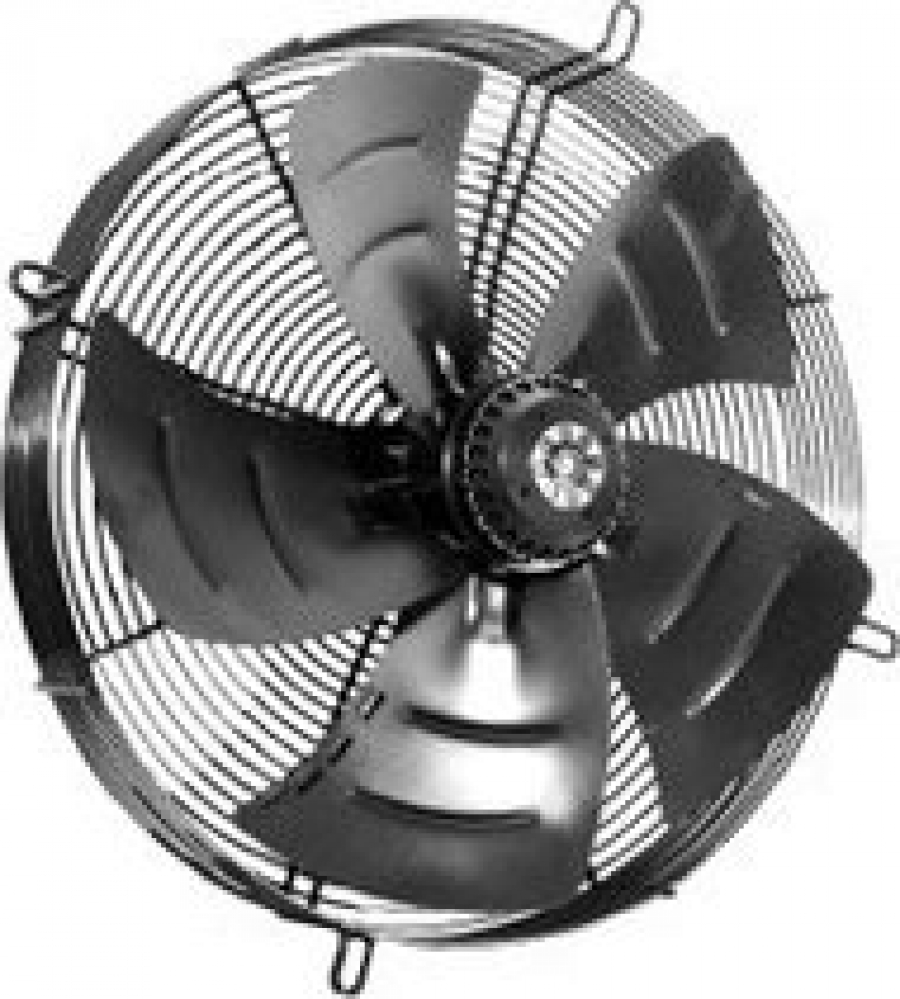

Вентилятор осевой с защитной решёткой ВО 630

КОНСТРУКЦИЯВО с решёткой

Компактные, малошумные осевые вентиляторы используются для установки в системах вентиляции производственных и общественных помещений, а также холодильной техники и кондиционирования.
Лопасти вентилятора защищены решёткой с расположенными с четырёх сторон монтажными проушинами. Изготавливается решётка из оцинкованной стали с полимерным покрытием. Лопасти вентиляторов имеют серповидную форму и изготовлены из оцинкованной стали, покрыты эмалью. Вентиляторы данной серии имеют электродвигатели с внешним ротором.
Назначенный ресурс не менее 40 000 часов.

ПРЕИМУЩЕСТВА

Малая монтажная ширина.

Встроенные термоконтакты.

Регулировка скорости вращения.

Не требуют обслуживания и надежны в работе.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы ВО изготавливаются по ТУ 4861-042-15185548-04 в соответствии с ГОСТ 11442-90.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы осевые ВО предназначены для перемещения невзрывоопасного газа с температурой не выше 75 °С, содержащего твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69, с температурой окружающей среды до плюс 40 °С.


Характеристики



ВО 630-4Е

ВО 630-4D

Напряжение/частота, В/Гц

~230/50

~380/50

Фазность

1

3

Потребляемая мощность, Вт

810

860

Ток, А

3,5

1,95

Максимальный расход воздуха, м3/час

12500

13000

Частота вращения, об/мин

1315

1365

Максимальная температура перемещаемого воздуха, °С

50

50

Уровень звукового давления на расст. 3 м, дБ(А)

78

81

Класс защиты двигателя

IP54

IP54

Емкость конденсатора, мкФ

16

-

Тип термозащиты

ТК

ТК

Масса, кг

15,0

15,0

Регулятор скорости

СРМ5

-

Принадлежности

ТР220

-




Диаграмма






 Размеры







  Схема подключения





Уровень шума

ВО 630-4Е



Октавные полосы частот, Гц



Общ.

63

125

250

500

1k

2k

4k

8k



LwA вход/выход

дБ(А)

90

81

82

83

83

82

80

76

72




ВО 630-4D



Октавные полосы частот, Гц



Общ.

63

125

250

500

1k

2k

4k

8k

LwA вход/выход

дБ(А)

91

82

83

84

84

83

81

77

73
