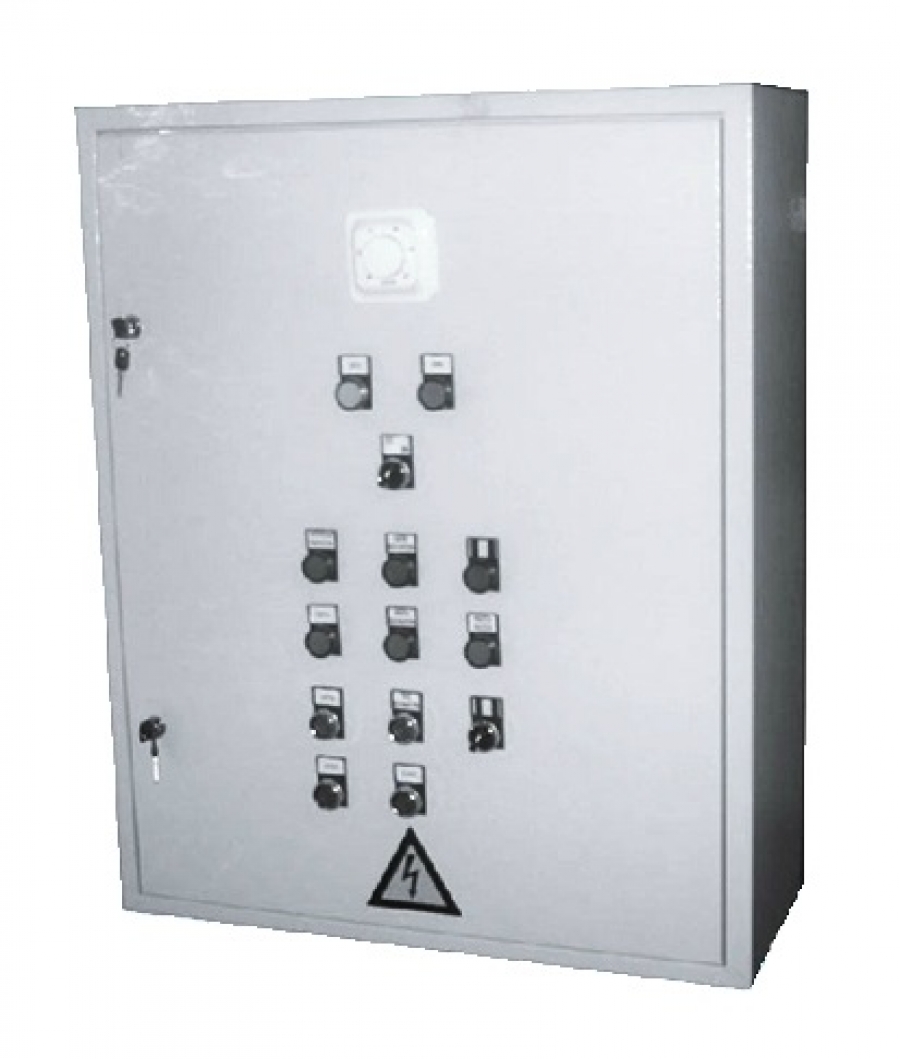

Применение
Регулировка скорости вращения вентилятора при помощи частотного регулятора путем изменения частоты подаваемого на вентилятор напряжения. Изменение частоты от 25 до
50 Гц. Частотный регулятор ATV212 фирмы Schneider Electric. Регулировка температуры приточного воздуха при помощи контроллера Klimat 102 и шагового регулятора температуры TT-S2 или TT-S6.
Контроллер поддерживает заданную температуру приточного воздуха путем периодического включения/выключения одной из ступеней канального нагревателя.
При необходимости, шаговый регулятор включает/выключает дополнительные ступени нагревателя.
Для правильной работы щита управления нагреватель должен быть разбит на ступени, каждая из которых не должна превосходить 24 кВт.
Общее количество ступеней должно быть не более 6 шт. Мощность электрического нагревателя — от 60 до 132 кВт, вентилятора — от 4,0 до 7,5 кВт.
Включение/выключение электропривода воздушной заслонки, защита двигателя вентилятора, индикация загрязнения фильтра, задержка на отключение вентилятора для
продувки ТЭНов и отключение щита управления по контакту пожарной сигнализации.
Преимущества, особенности
Регулирование скорости вращения вентилятора
Регулирование температуры приточного воздуха
Электрический калорифер мощностью до 132 кВт
Характеристики
|
Наименование щита |
Вентилятор, кВт |
Нагреватель, кВт |
Количество ступеней нагревателя |
Максимальный рабочий ток, А |
Частотный регулятор |
Размеры щита, мм, IP66 |
|
ЩУ8-4,0-60 |
4,0 |
60 |
3 |
113 |
ATV212HU40N4 |
800х1000х300 |
|
ЩУ8-4,0-72 |
4,0 |
72 |
3 |
132 |
ATV212HU40N4 |
800х1000х300 |
|
ЩУ8-5,5-84 |
5,5 |
84 |
4 |
155 |
ATV212HU55N4 |
800х1000х300 |
|
ЩУ8-5,5-96 |
5,5 |
96 |
4 |
174 |
ATV212HU55N4 |
800х1000х300 |
|
ЩУ8-7,5-108 |
7,5 |
108 |
5 |
199 |
ATV212HU75N4 |
800х1000х300 |
|
ЩУ8-7,5-120 |
7,5 |
120 |
5 |
218 |
ATV212HU75N4 |
800х1000х300 |
|
ЩУ8-7,5-132 |
7,5 |
132 |
6 |
238 |
ATV212HU75N4 |
800х1000х300 |
Схема подключения
Для вентиляторов 4 и 5,5 кВт в щитах управления установлены реле защиты ТР220. Для вентилятора 7,5 кВт защита двигателя вентилятора от перегрузки по току.
Вытяжные вентиляторы подключаются к ЩУ6 при помощи щитов ЩУВ1, ЩУВ2 или ЩУВ3.
Схема подключения ЩУ8-4,0-60
NK1 - канальный нагреватель;
NK2 - вторая ступень канального нагревателя; NK3 - третья ступень канального нагревателя;
М1 - приточный трехфазный вентилятор;
R1 - частотный регулятор скорости
М4 - электропривод воздушной заслонки 220 В, трехпроводное управление; PD1- дифференциальный датчик давления, индикация загрязнения фильтра;
ТЕ - температурный канальный датчик TG-K1000;
FS1 - контакт системы пожарной сигнализации (нормально разомкнутый); А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 °С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 °С
Подводимые провода
|
Щит управления |
Обозначение кабеля |
Тип кабеля |
|
ЩУ8-4,0-60 ЩУ8-4,0-72 ЩУ8-5,5-84 ЩУ8-5,5-96 ЩУ8-7,5-108 ЩУ8-7,5-120 ЩУ8-7,5-132 |
S1 |
ВВГ 5х35 ВВГ 5х50 ВВГ 5х50 ВВГ 5х70 ВВГ 5х70 ВВГ 5х95 ВВГ 5х95 |
|
Для всех ЩУ8 |
S2 S3 S4 S5 S6 S7 |
МКЭШ 4х0,75 ВВГ 4х10 ВВГ 4х1,5 МКЭШ 3х0,75 МКЭШ 2х0,75 ВВГ 3х10 |
