ПРИМЕНЕНИЕ

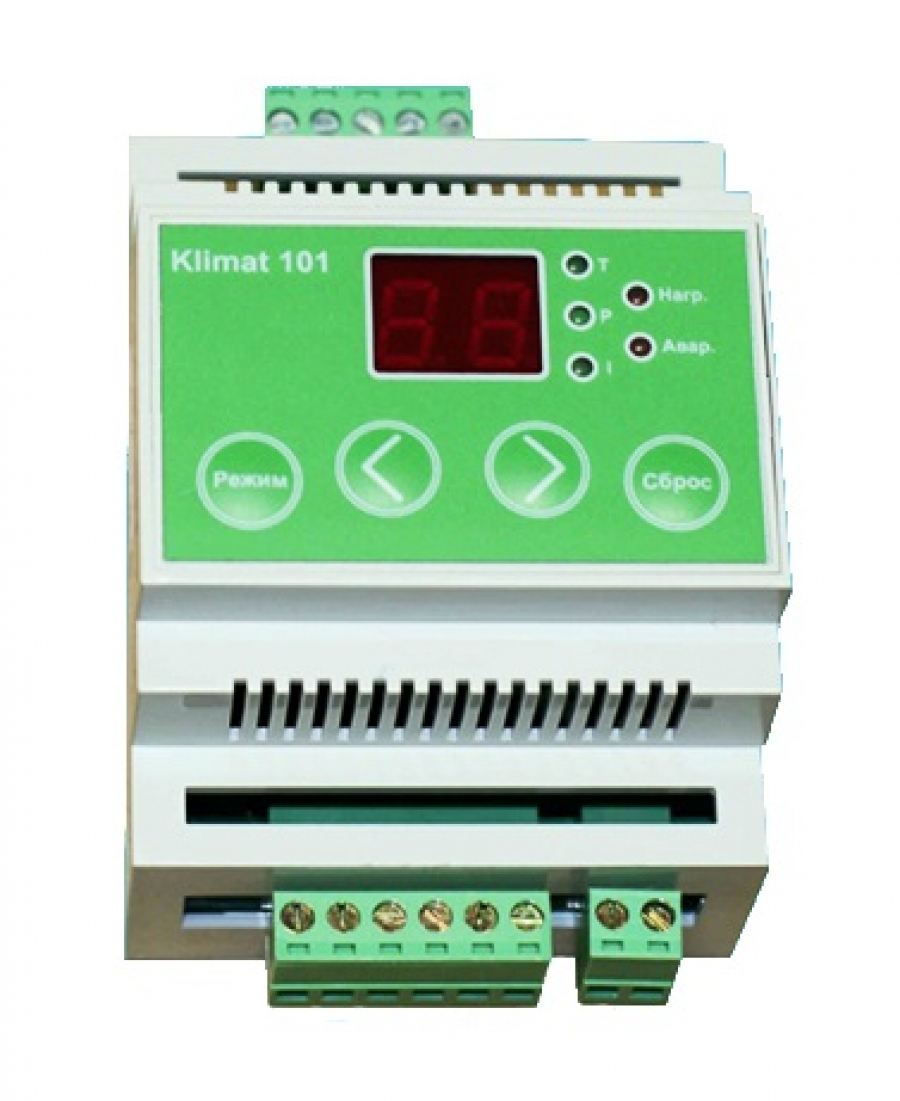

Микропроцессорный контроллер Klimat 101 представляет собой терморегулятор, используемый для поддержания температуры воздуха в приточных вентиляционных системах с водяным калорифером. Поддержание заданной температуры происходит посредством управления приводом смесительного клапана. Контроллер постоянно отслеживает температуру в канале вентиляции и температуру обратной воды из водяного калорифера при помощи подключенных к нему датчиков. В контроллере Klimat 101 используется пропорционально интегральный (PI) закон регулирования. Данный вид регулирования является оптимальным для управления приточно-вытяжными вентиляционными системами, т. к. позволяет с большой точностью поддерживать заданную температуру, уменьшая температурные колебания и не давая системе управления войти в резонанс.
На контроллере Klimat 101 отслеживается наличие датчиков температуры воздуха и обратной воды. Если не подключен или произошел обрыв датчика температуры воздуха, то контроллер будет работать в дежурном режиме, поддерживая температуру обратной воды 30 ̊С.

Описание работы

Контроллер управляет расходом горячей воды через калорифер, поддерживая заданную температуру воздуха, управляя электроприводом М1     при помощи выходного сигнала 0-10 В, который подается с клеммы 5 контроллера. Трансформатор А2 подает питание 24 В на контроллер А1 постоянно, и независимо от того, работает ли вентилятор. Когда вентилятор выключен, контакты 10 и 11 разомкнуты, и терморегулятор находится в дежурном режиме, при этом контакты 1 и 2 замкнуты. В этом режиме контроллер отображает температуру воздуха и поддерживает температуру     обратной   воды   30 °С. Температура обратной воды замеряется датчиком Т2.
В дежурном режиме калорифер поддерживается в прогретом состоянии, что необходимо для включения приточной системы в зимнее время. При включении вентилятора контакты 10 и 11 контроллера должны замкнуться. Для этого чаще всего используют дифференциальный датчик давления, устанавливаемый на приточный вентилятор.
При замыкании этих контактов контроллер переходит в рабочий режим.  В этом режиме контроллер осуществляет регулирование температуры приточного воздуха и контроль температуры обратной воды, непрерывно считывая данные с датчиков температуры Т1 и Т2. Температура воздуха замеряется датчиком Т1. Контроллер отслеживает температуру на датчике воздуха и в зависимости от разницы между текущей и установленной температурой, а также анализируя значения Р, поддерживает температуру приточного воздуха по РI - закону. Если I установлен в ноль, то только по Р - закону для температуры воздуха в помещении. В любом из режимов работы контроллер активно борется с угрозой замерзания теплоносителя, дополнительно открывая смесительный клапан при низкой температуре обратной воды из водяного калорифера. В случае понижения температуры воды меньше   12 °С, контроллер начинает приоткрывать клапан по Р - закону с фиксированным коэффициентом, если рассчитанное им значение открытия больше существующего в этот момент. Если температура обратной воды достигла 7 °С, контроллер переходит в режим аварии, контакты реле аварии 1 и 2 размыкаются, что должно привести к выключению приточного вентилятора и закрытия воздушной заслонки. Контакты 2 и 3 контроллера размыкаются и их можно использовать для индикации аварии на щите управления.
В режиме аварии регулирующий клапан открывается полностью, на лицевой панели контроллера загорается красный индикатор “авария”.  После нажатия кнопки “сброс” терморегулятор переходит в дежурный режим работы. Индикатор и реле аварии выключаются только с помощью кнопки сброса аварии на лицевой панели контроллера или при снятии питания.

Преимущества, особенности

Компактный и простой контроллер

Не требует дополнительных настроек

Индикация текущей температуры воздуха

Активная защита водяного калорифера от замерзания

Простейшая приточная система с водяным калорифером состоит из смесительного клапана с приводом М1, циркуляционного насоса М2, приточного вентилятора М3, канального ил комнатного датчика Т1 и накладного (погружного) датчика Т2. Для регулирования данной схемы применяется контроллер А1 Klimat 101. В состав смесительного узла входят циркуляционный насос, обеспечивающий непрерывную циркуляцию теплоносителя, двухходовой или трехходовой регулирующий клапан, предназначенный для изменения температуры теплоносителя и электропривод клапана, управляемый сигналом 0-10 В от контроллера.
