ПРИМЕНЕНИЕ

Радиальные вентиляторы общего назначения применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках и т.д.
Они предназначены для перемещения невзрывоопасной газовой среды с температурой не выше 80 °С — для обычного исполнения, содержащей твердые примеси не более 100 мг/м3, не содержащей липких веществ и волокнистых материалов.

КОНСТРУКЦИЯ

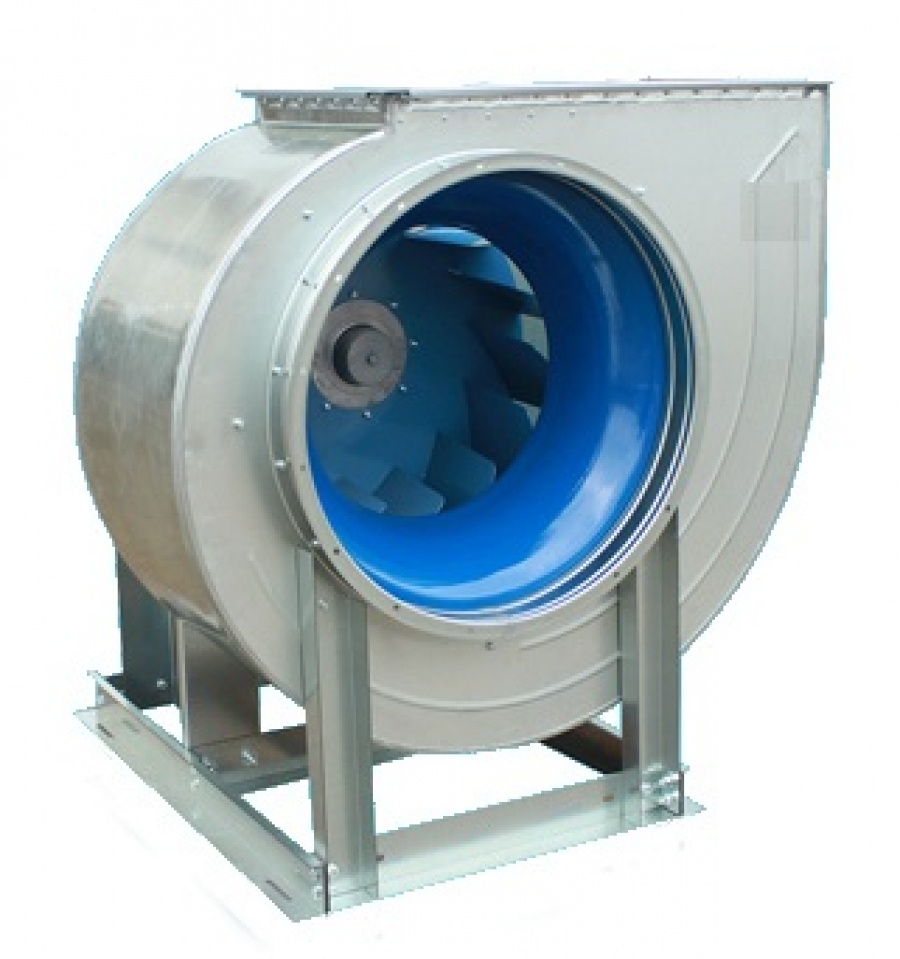

Вентиляторы серии ВР 86-77М представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Направление вращения — правое и левое. Корпус вентилятора изготовлен из оцинкованной стали. Привод — трехфазный асинхронный электродвигатель. Для защиты от перегрева вентиляторы серии ВР 86-77М снабжены встроенными термодатчиками с выводами для подсоединения устройства  защиты двигателя.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы изготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.

ПРЕИМУЩЕСТВА

Низкое давление.

Направление вращения — правое и левое.

Встроенные в обмотки электродвигателя термодатчики. Корпус спиральный поворотный из оцинкованной стали.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Для вентиляторов, перемещающих воздух, который имеет плотность, отличающуюся от плотности 1,2 кг/м³ при температуре 20°С , характеристики полного давления и мощности пересчитываются по ГОСТ 10616-90.
Динамическое давление Pdv определяется в соответствии с ГОСТ 10616-90 по средней скорости в выходном сечении вентилятора.

 Характеристики

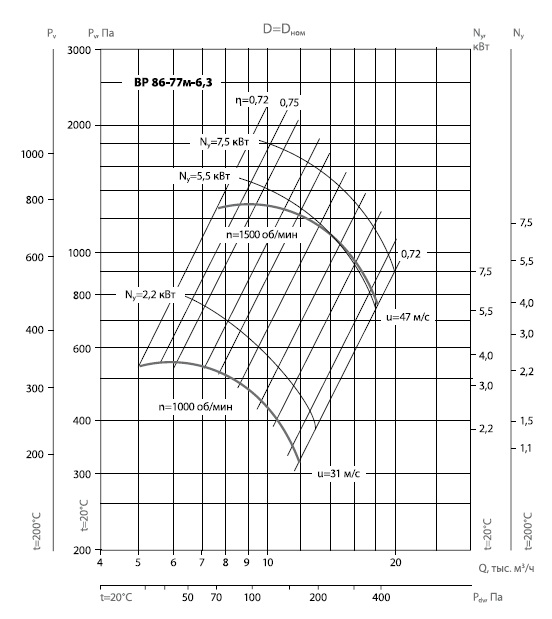

Диаграмма

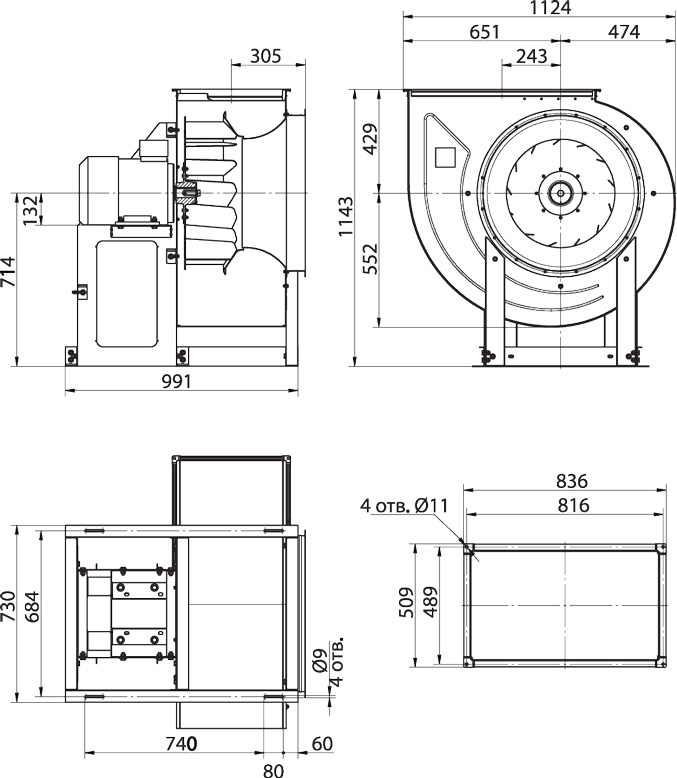

 Размеры

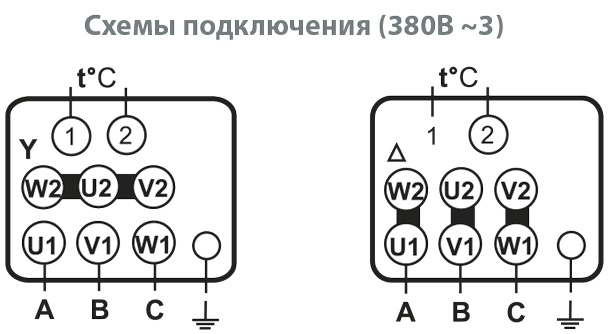

Схема подключения

Уровень шума
