ПРИМЕНЕНИЕ
Радиальные вентиляторы общего назначения применяются в стационарных системах вентиляции, кондиционирования, воздушного отопления, технологических установках и т.д.
Они предназначены для перемещения невзрывоопасной газовой среды с температурой не выше 80 °С — для обычного исполнения (до 200 °С — для теплостойкого исполнения Ж2), содержащей твердые примеси не более 100 мг/м3, не содержащей липких веществ и волокнистых материалов.
КОНСТРУКЦИЯ

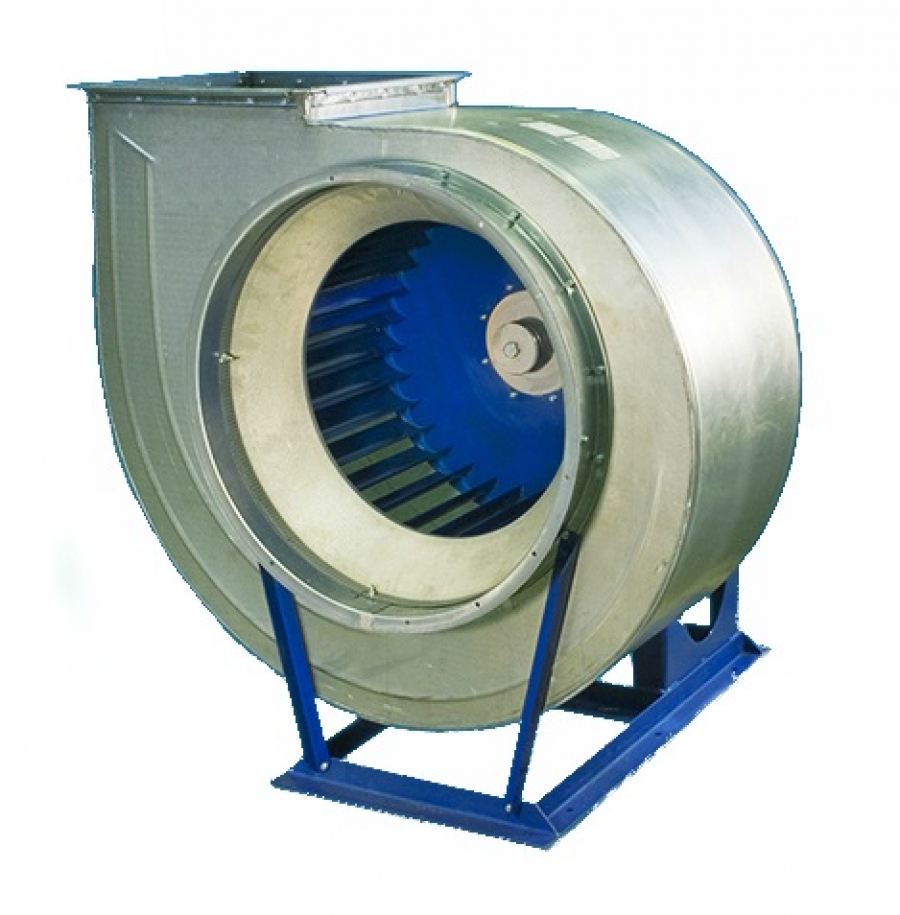

Вентиляторы серии ВР 300-45 (ВЦ 14-46) представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми вперед. Направление вращения — правое и левое. Корпус вентилятора изготовлен из оцинкованной стали. Привод — трехфазный асинхронный электродвигатель.
Для защиты от перегрева вентиляторы серии ВР 300-45 (ВЦ 14-46) снабжены встроенными термодатчиками с выводами для подсоединения устройства защиты двигателя.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Вентиляторы изготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.
ПРЕИМУЩЕСТВА
Среднее давление.
Направление вращения — правое и левое.
Встроенные в обмотки электродвигателя термодатчики. Корпус из оцинкованной стали.

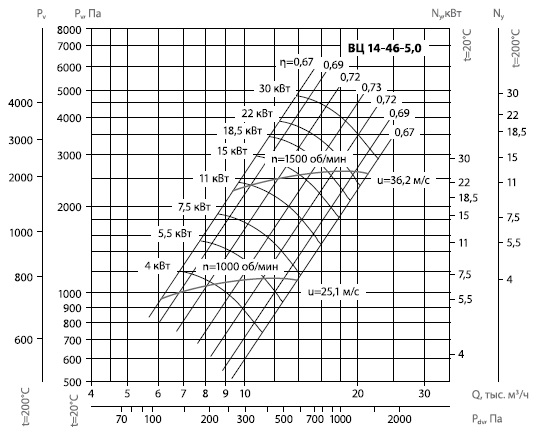

Характеристики
|
Индекс венти- лятора |
Частота враще- ния |
Мощ- ность |
Напря- жение/ Частота |
Ток |
IP |
Произво- дитель- ность |
Полное давление |
Масса |
Вибро- изоляторы |
|
об/мин |
кВт |
В/Гц |
А |
тыс. м3/час |
Па |
кг |
|||
|
ВЦ-14-46-5,0 |
1000 |
4,0 |
~380/50 |
9,0 |
IP54 |
6,0-8,8 |
940-1050 |
139 |
ДО-41 |
|
5,5 |
~380/50 |
12,0 |
IP54 |
6,0-11,5 |
940-1120 |
153 |
|||
|
7,5 |
~380/50 |
17,5 |
IP54 |
6,0-14,0 |
1140-1150 |
165 |
|||
|
1500 |
11,0 |
~380/50 |
22,0 |
IP54 |
9,4-11,0 |
2200-2300 |
169 |
||
|
15,0 |
~380/50 |
29,0 |
IP54 |
9,4-14,5 |
2200-2500 |
197 |
|||
|
18,5 |
~380/50 |
35,0 |
IP54 |
9,4-17,0 |
2200-2540 |
210 |
|||
|
22,0 |
~380/50 |
42,0 |
IP54 |
9,4-19,0 |
2200-2580 |
233 |
|||
|
30,0 |
~380/50 |
56,0 |
IP54 |
9,4-21,0 |
2200-2540 |
255 |

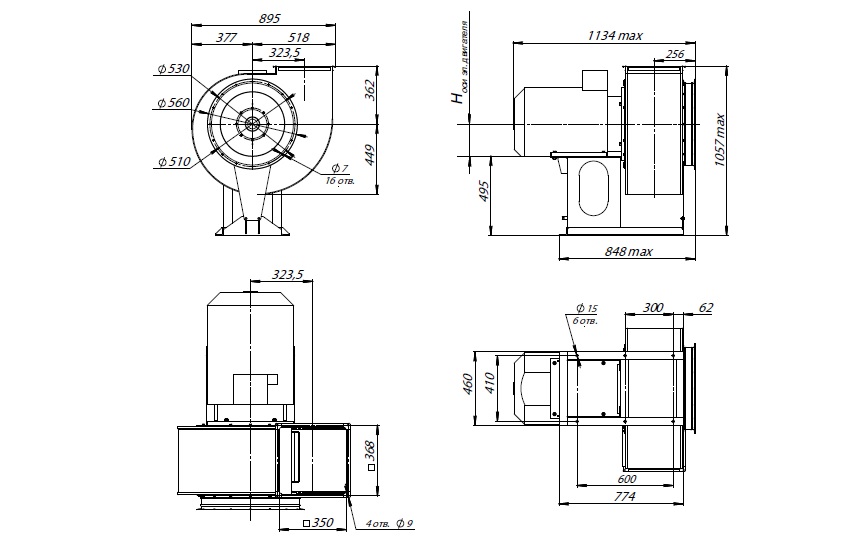

Размеры

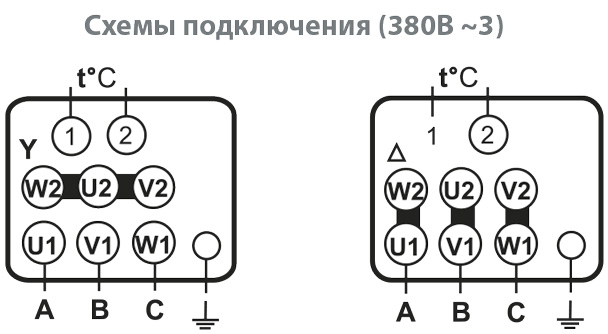

Схема подключения
Уровень шума
|
об/мин |
Октавные полосы частот, Гц |
|||||||||
|
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
1000 |
LpA, дБ(А) |
98 |
87 |
88 |
92 |
94 |
90 |
86 |
81 |
73 |
|
1500 |
LpA, дБ(А) |
106 |
95 |
98 |
102 |
104 |
100 |
96 |
91 |
83 |
