КОНСТРУКЦИЯ

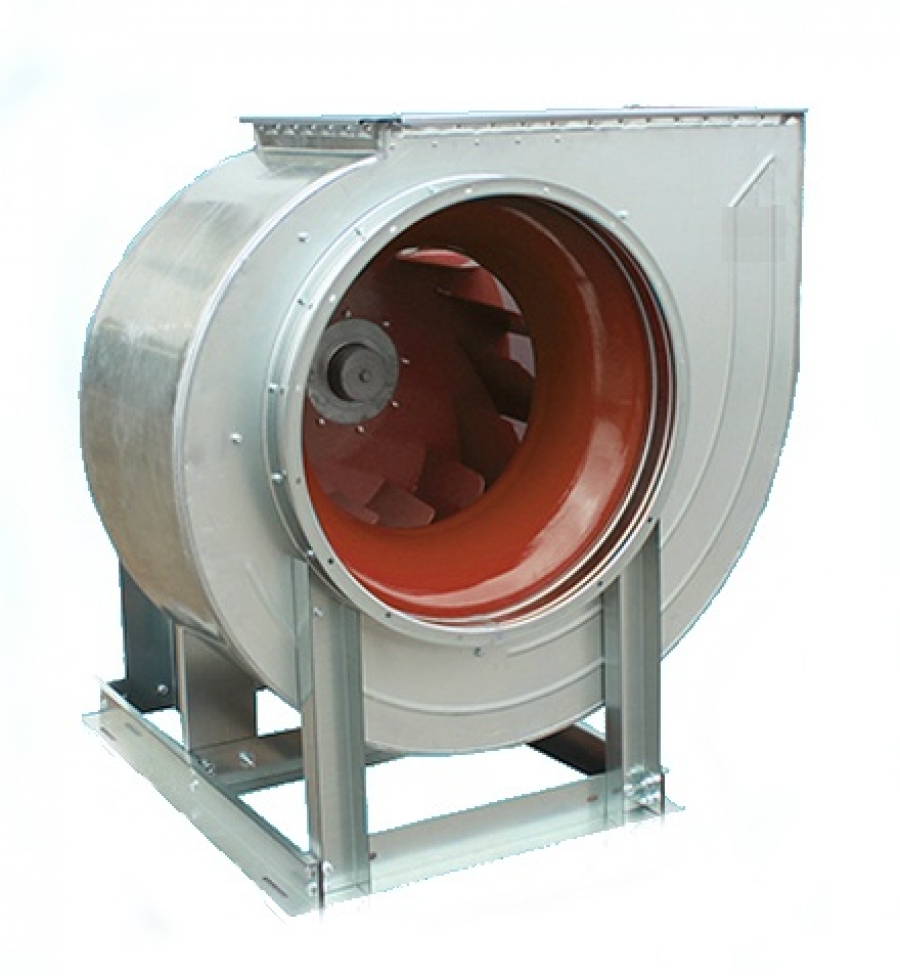

Вентиляторы радиальные ВР 86-77М ДУ для дымоудаления представляют собой вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо изготавливается из жаростойкой углеродистой стали - исп. 02 (до 400°С) или жаростойкой углеродистой стали со специальным покрытием - исп. 01 ( до 600°С).
Привод — трехфазный асинхронный электродвигатель. Рабочее колесо расположено на валу электродвигателя. Специальное конструктивное исполнение обеспечивает надежное охлаждение и защиту электродвигателя от перегрева.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Изготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.
ПРЕИМУЩЕСТВА
Низкое давление
Высокая надежность.
Специальная конструкция для дымоудаления.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
Исполнение 01: рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус — из оцинкованной стали;
Исполнение 02: рабочее колесо изготавливается из жаростойкой углеродистой стали, корпус — из оцинкованной стали.
Характеристики
|
0,75/1000 |
3,0/1500 |
||
|
D=1,0Dн |
D=1,0Dн |
||
|
Напряжение/частота |
В/Гц |
~380/50 |
~380/50 |
|
Фазность |
~ |
3 |
3 |
|
Потребляемая мощность |
кВт |
0,75 |
3,0 |
|
Частота вращения |
об/мин |
1000 |
1500 |
|
Ток |
А |
2,3 |
7,3 |
|
Производительность |
тыс. м³/час |
2,2-8,0 |
3,5-11,0 |
|
Полное давление t= 20 °C |
Па |
450-100 |
1050-350 |
|
t=400 °C |
230-100 |
500-180 |
|
|
t=600 °C |
180-80 |
400-150 |
|
|
Макс. темпер. перемещ. воздуха |
°С |
600 |
600 |
|
Класс защиты двигателя |
IP54 |
IP54 |
|
|
Масса |
кг |
95,8 |
105 |
|
Регулятор скорости |
Частотный |
ATV212H075N4 |
ATV212H030N4 |
|
Виброизоляторы |
ДО-39 |
ДО-39 |
|
|
6 шт. |
6 шт. |
