Вентилятор радиальный дымоудаления низкого давления ВР 86-77М-9,0-ДУ

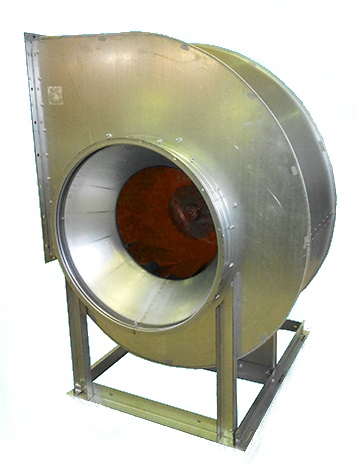

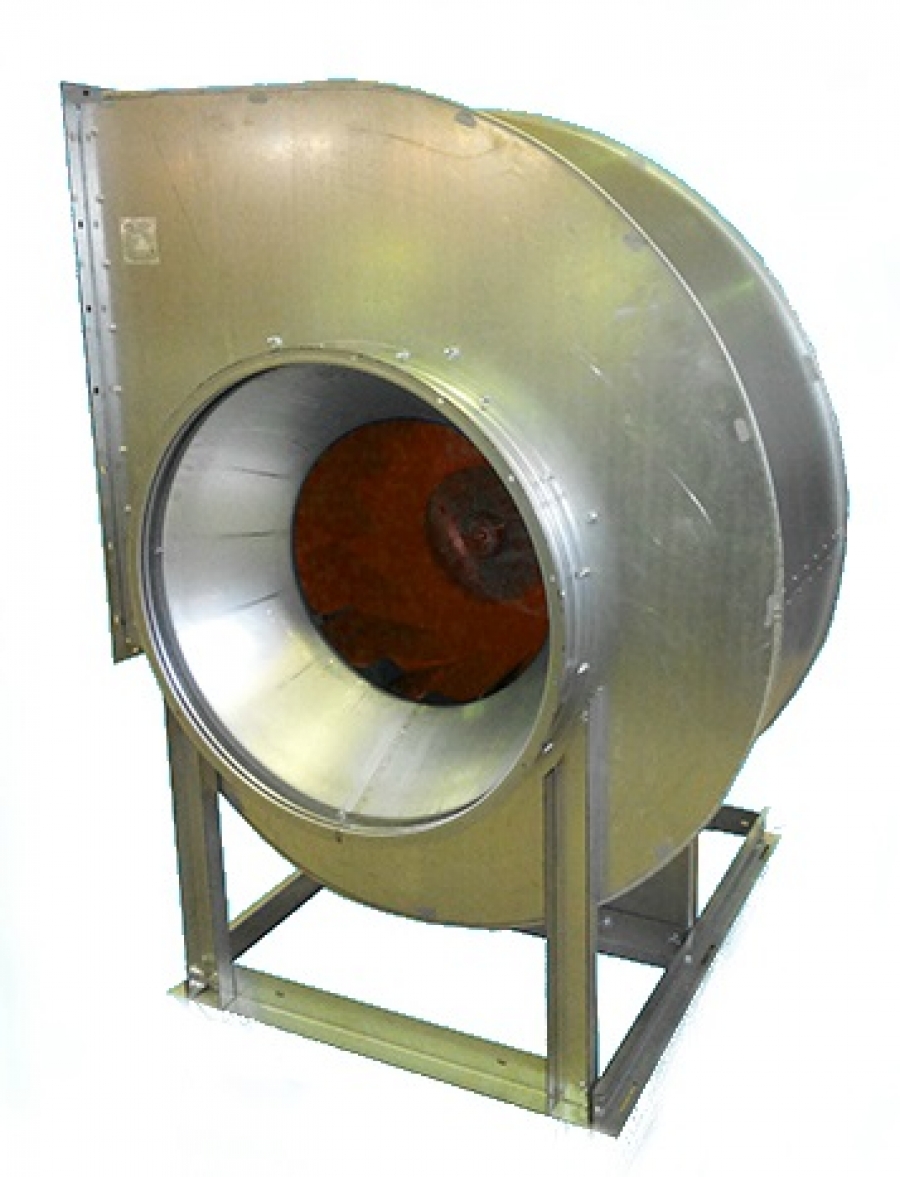

КОНСТРУКЦИЯVR 86-77М-8 и выше ДУ фото

Вентиляторы радиальные ВР 86-77М ДУ для дымоудаления представляют собой вентиляторы одностороннего всасывания с рабочими лопатками, загнутыми назад. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо изготавливается из жаростойкой углеродистой стали - исп. 02 (до 400°С) или жаростойкой углеродистой стали со специальным покрытием - исп. 01 ( до 600°С).
Привод — трехфазный асинхронный электродвигатель. Рабочее колесо расположено на валу электродвигателя. Специальное конструктивное исполнение обеспечивает надежное охлаждение и защиту электродвигателя от перегрева.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Изготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 5976-90.

ПРЕИМУЩЕСТВА

Низкое давление

Высокая надежность.

Специальная конструкция для дымоудаления.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Исполнение 01: рабочее колесо изготавливается из жаростойкой углеродистой стали со специальным покрытием, корпус — из оцинкованной стали;
Исполнение 02: рабочее колесо изготавливается из жаростойкой углеродистой стали, корпус — из оцинкованной стали.

Характеристики



4,0/750

11,0/1000

30,0/1500

D=1,0Dн

D=1,0Dн

D=1,0Dн

Напряжение/частота

В/Гц

~380/50

~380/50

~380/50

Фазность

~

3

3

3

Потребляемая мощность

кВт

4,0

11,0

30,0

Частота вращения

об/мин

750

1000

1500

Ток

А

8,95

22,0

56,0

Производительность

тыс. м³/час

7,0-25,0

9,5-34,0

15,0-50,0

Полное давление   t= 20 °C

Па

680-230

1300-450

2900-1000

t=400 °C

270-110

520-200

850-500

t=600 °C

220-80

410-160

700-350

Макс. темпер. перемещ. воздуха

°С

600

600

600

Класс защиты двигателя



IP54

IP54

IP54

Масса

кг

285

340

405

Регулятор скорости

Частотный

ATV212NU40N4

ATV212HD11N4

ATV212HD30N4

Виброизоляторы



ДО-41

ДО-41

ДО-41

4 шт.

4 шт.

4 шт.






Диаграмма








 Размеры





Схема подключения

 ВР 86-77М-40-ДУ  схема подключения
