ПРИМЕНЕНИЕ

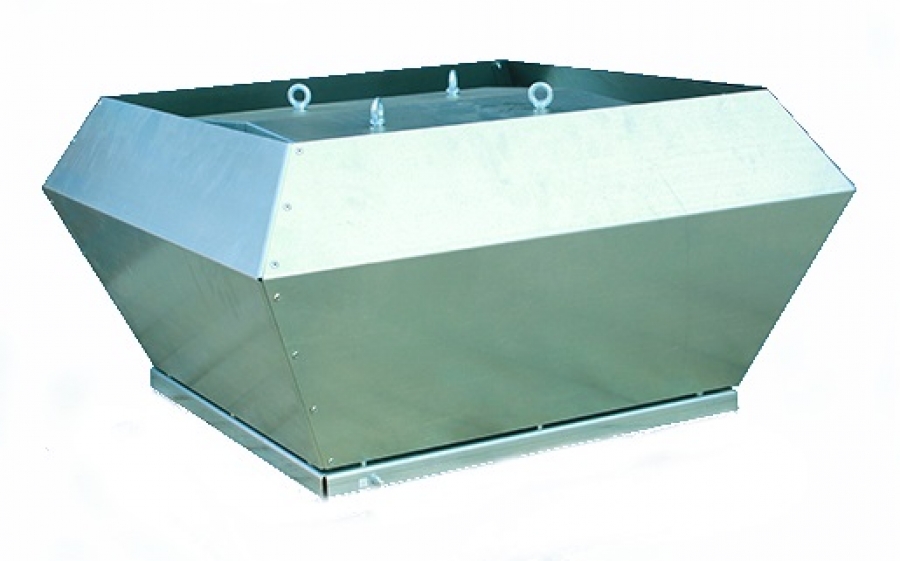

Вентиляторы крышные ВКМ предназначены для перемещения невзрывоопасных газовых сред с температурой не выше плюс 50˚С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 1-й категории размещения (У1) по ГОСТ 15150-90, при температуре окружающей среды от минус 25˚С до плюс 50˚С.
ВКМ применяются в стационарных системах вытяжной вентиляции общественных, жилых, административных и производственных зданий для работы без сети или с короткой сетью воздуховодов. Устанавливаются на кровле. Среднее квадратичное значение виброскорости в местах установки вентиляторов не должно превышать 6.3 мм/с.
КОНСТРУКЦИЯ
Корпус вентилятора выполнен из оцинкованной стали.
Рабочее колесо вентилятора выполнено с загнутыми назад лопатками правого направления вращения. Вентилятор ВКМ комплектуется электродвигателем однофазным на напряжение 220 В с внешним ротором.
ПРЕИМУЩЕСТВА
Малое энергопотребление благодаря высокому КПД.
Высокие показатели по расходу воздуха.
Встроенные термоконтакты.
Характеристики
|
ВКМ-6,3-4D |
ВКМ-6,3-6D |
||
|
Напряжение/Частота |
В/Гц |
~400/50 |
~400/50 |
|
Фазность |
3 |
3 |
|
|
Потребляемая мощность |
кВт |
4,8 |
1,2 |
|
Частота вращения |
об/мин |
1400 |
900 |
|
Ток |
А |
8 |
4,7 |
|
Производительность |
тыс. м3/ч |
13700 |
9500 |
|
Полное давление |
Па |
900 |
420 |
|
Макс. температура перемещ. воздуха |
°C |
60 |
60 |
|
Класс защиты двигателя |
IP54 |
IP54 |
|
|
Тип термозащиты |
Встроенные термоконтакты |
Встроенные термоконтакты |
|
|
Масса |
кг |
110 |
110 |
|
Регулятор скорости, электронный |
Частотный |
ПЧ ATV212HU55N4 |
ПЧ ATV212HU12N4 |
Диаграмма
Размеры
Схема подключения
Уровень шума
|
Модель вентилятора |
LpA |
Октавные полосы частот, Гц |
||||||||
|
Гц |
Общ. |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
ВКМ-6,3-4D |
LpA, вход |
дБ(А) |
85 |
72 |
78 |
78 |
79 |
77 |
72 |
66 |
|
LpA, выход |
89 |
74 |
80 |
82 |
83 |
83 |
80 |
71 |
||
|
ВКМ-6,3-6D |
LpA, вход |
дБ(А) |
75 |
61 |
69 |
71 |
68 |
66 |
61 |
55 |
|
LpA, выход |
82 |
65 |
72 |
75 |
76 |
77 |
73 |
62 |
||
