ПРИМЕНЕНИЕ
Осевые вентиляторы подпора применяются: в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей; в системах противодымной защиты зданий; для работы, как с короткой сетью воздуховодов, так и без неё.
При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов должно соответствовать статическому давлению Рsv, создаваемого вентилятором (Psv = Pv-Pdv). Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей. Вентиляторы работоспособны только в горизонтальном положении.
Применение вентиляторов для обслуживания помещений категорий А и Б по взрывопожарной и пожарной опасности не допускается.
Питание электродвигателей от сети с напряжением 380 В и частотой тока 50 Гц, класс защиты IP 54.
КОНСТРУКЦИЯ

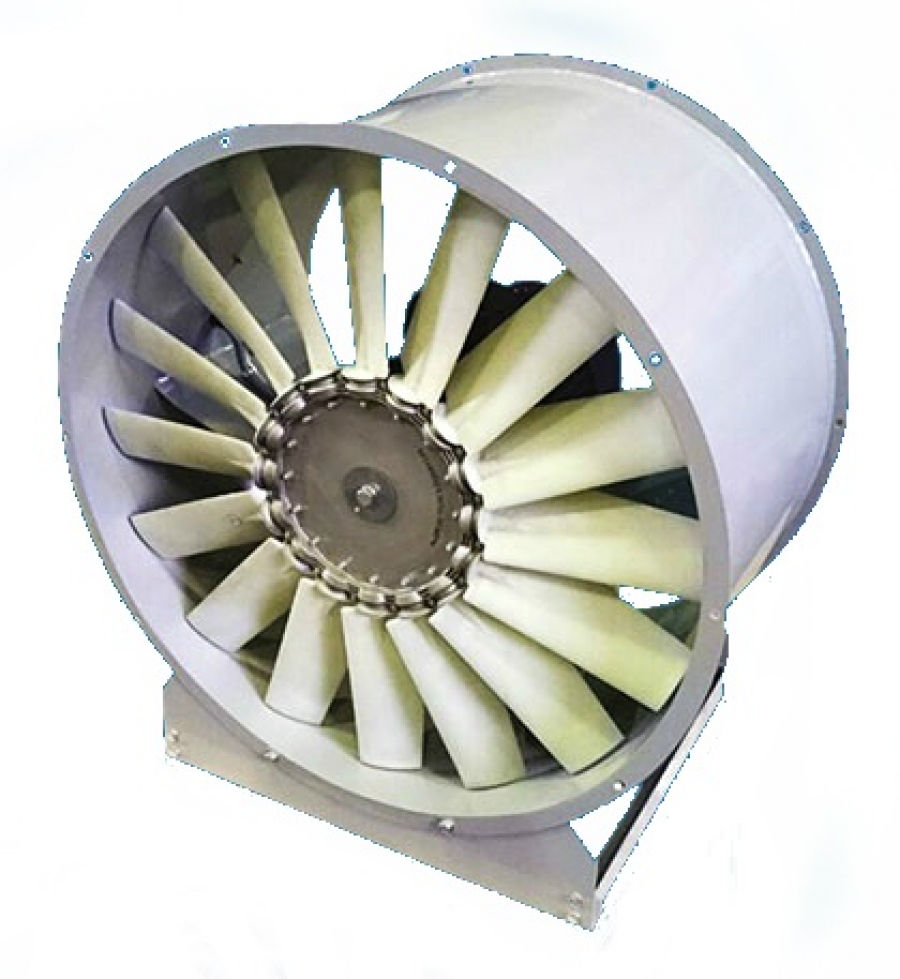

Особенностью конструкции модернизированных вентиляторов подпора является возможность установки лопаток под разными углами, благодаря этому вентилятор обеспечивает лучшую производительность по напору без применения дополнительных направляющих аппаратов.
Рабочее колесо вентилятора состоит из композитных лопаток, установленных на алюминиевом хабе.
Вентилятор изготавливается в двух вариантах, отличающихся креплением обечайки: на стойке и фланцевое.
Корпус вентиляторов цельносварной цилиндрический изготавливается из углеродистой стали и окрашивается порошковой краской в серый цвет.
ПРЕИМУЩЕСТВА
Новые профильные лопатки из композита
Облегченный конструктив
Высокое значение КПД
Класс защиты IP54
ЭКСПЛУАТАЦИЯ
Вентиляторы должны устанавливаться вне обслуживающего помещения и за пределами зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды от -40°С до +45°С (от -10°С до +50°С для тропического климата);
среднее значение виброскорости внешних источников
вибрации в местах установки вентилятора не более 2 мм/с.
Характеристики
|
Обозначение |
Напряжение/частота |
Фазность |
Мощность двигателя |
Частота вращения |
Угол наклона лопаток |
Масса, кг |
|
В/Гц |
~ |
кВт |
об/мин |
На стойке |
||
|
ВО-30-160М-4,0 |
380/50 |
3 |
0,18 |
1350 |
A |
22 |
|
ВО-30-160М-4,0 |
380/50 |
3 |
0,18 |
1350 |
B |
22 |
|
ВО-30-160М-4,0 |
380/50 |
3 |
0,25 |
1320 |
F |
24 |
|
ВО-30-160М-4,0 |
380/50 |
3 |
0,37 |
1320 |
I |
25 |
|
ВО-30-160М-4,0 |
380/50 |
3 |
1,1 |
2800 |
A |
28 |
Уровень шума
|
Обозначение |
Угол наклона лопаток |
Общ. LwA, дБ (А) |
Октавные полосы частот, Гц |
|||||||
|
Lw, уровень звуковой мощности (дБ) |
||||||||||
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|||
|
ВО-30-160М-4,0 |
A |
82 |
70 |
75 |
83 |
83 |
81 |
74 |
68 |
61 |
|
ВО-30-160М-4,0 |
B |
87 |
74 |
79 |
87 |
86 |
83 |
77 |
76 |
63 |
|
ВО-30-160М-4,0 |
F |
88 |
71 |
76 |
87 |
86 |
85 |
78 |
71 |
65 |
|
ВО-30-160М-4,0 |
I |
91 |
72 |
80 |
90 |
90 |
86 |
80 |
72 |
65 |
|
ВО-30-160М-4,0 |
A |
94 |
74 |
84 |
94 |
94 |
88 |
81 |
75 |
68 |
