Вентилятор осевой (фланцевое исполнение) ВО 250

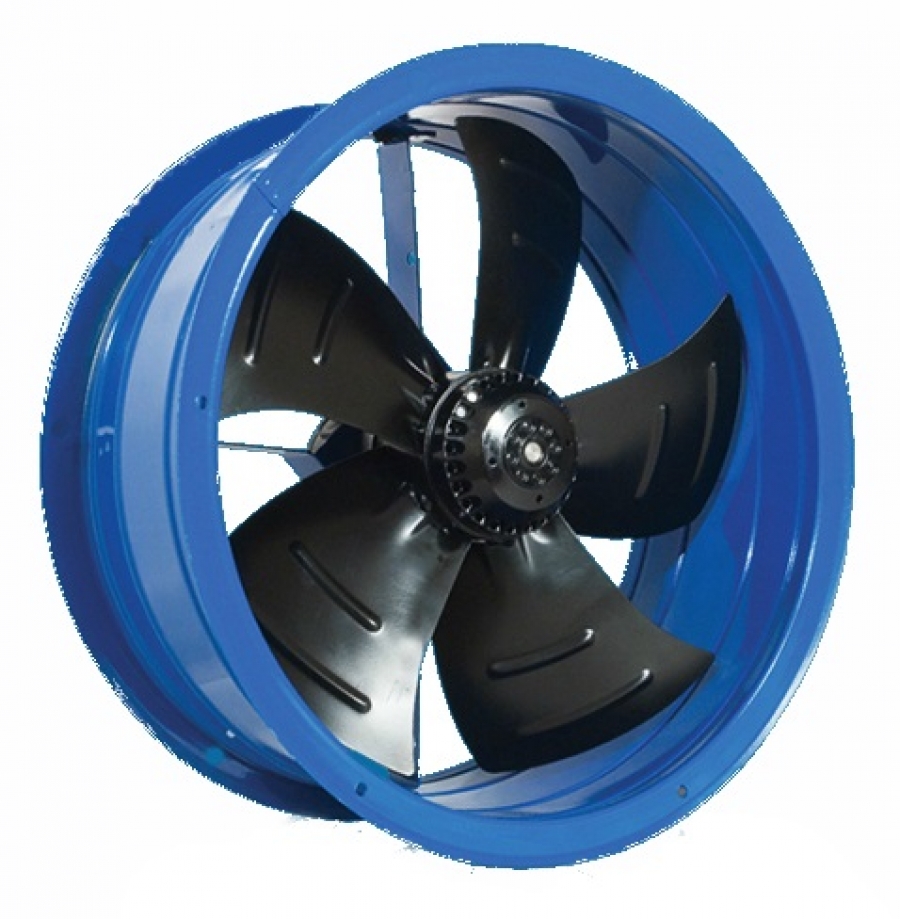

КОНСТРУКЦИЯВО фото

 Компактные, малошумные осевые вентиляторы используются для установки в системах вентиляции производственных и общественных помещений, а также холодильной техники и кондиционирования.
Корпус вентилятора круглого сечения, с расположенными с двух сторон монтажными фланцами, изготавливается из оцинкованной стали с полимерным покрытием. Лопасти вентиляторов имеют серповидную форму и изготовлены из оцинкованной стали, покрыты эмалью. Вентиляторы данной серии имеют электродвигатели с внешним ротором.
Назначенный ресурс не менее 40 000 часов.

ПРЕИМУЩЕСТВА

Малая монтажная ширина.

Встроенные термоконтакты.

Регулировка скорости вращения.

Не требуют обслуживания и надежны в работе.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

 Вентиляторы ВО изготавливаются по ТУ 4861-042-15185548-04 в соответствии с ГОСТ 11442-90.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы осевые ВО предназначены для перемещения невзрывоопасного газа с температурой не выше 75 °С, содержащего твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69, с температурой окружающей среды до плюс 40 °С.


Характеристики



ВО 250-4Е

Напряжение/частота, В/50 Гц

230

Фазность

1

Потребляемая мощность, Вт

50

Ток, А

0,22

Максимальный расход воздуха, м3/ч

1000

Частота вращения, об/мин

1380

Максимальная температура перемещаемого воздуха, °С

75

Уровень звукового давления на расст. 3 м, дБ (А)

50

Класс защиты двигателя

IP44

Емкость конденсатора, мкФ

1,5

Тип термозащиты

Автомат.

Масса, кг

2,5

Регулятор скорости

СРМ1, СРС1




Диаграмма







 Размеры







 Схема подключения





 Уровень шума



Октавные полосы частот, Гц



Общ.

63

125

250

500

1k

2k

4k

8k

LwA вход/выход

дБ(А)

60

51

52

53

53

52

50

46

42
