Применение
Электроводонагреватели отопительные типа ЭВН предназначены для отопления жилых, производственных зданий и зданий коммунально-бытового назначения, оборудованных автономными системами водяного отопления с естественной или принудительной циркуляцией теплоносителя. Комплектуются только оригинальными ТЭНами фирмы MTS "ARISTON"(Италия). Электрокотлы "АЛАТАУ"от 3 до 150 кВт имеют двойную, а свыше 200 кВт тройную защиту по температуре. Безопасность эксплуатации обеспечивают встроенные предохранительные сбросные клапаны по давлению.
Устройство и принцип работы

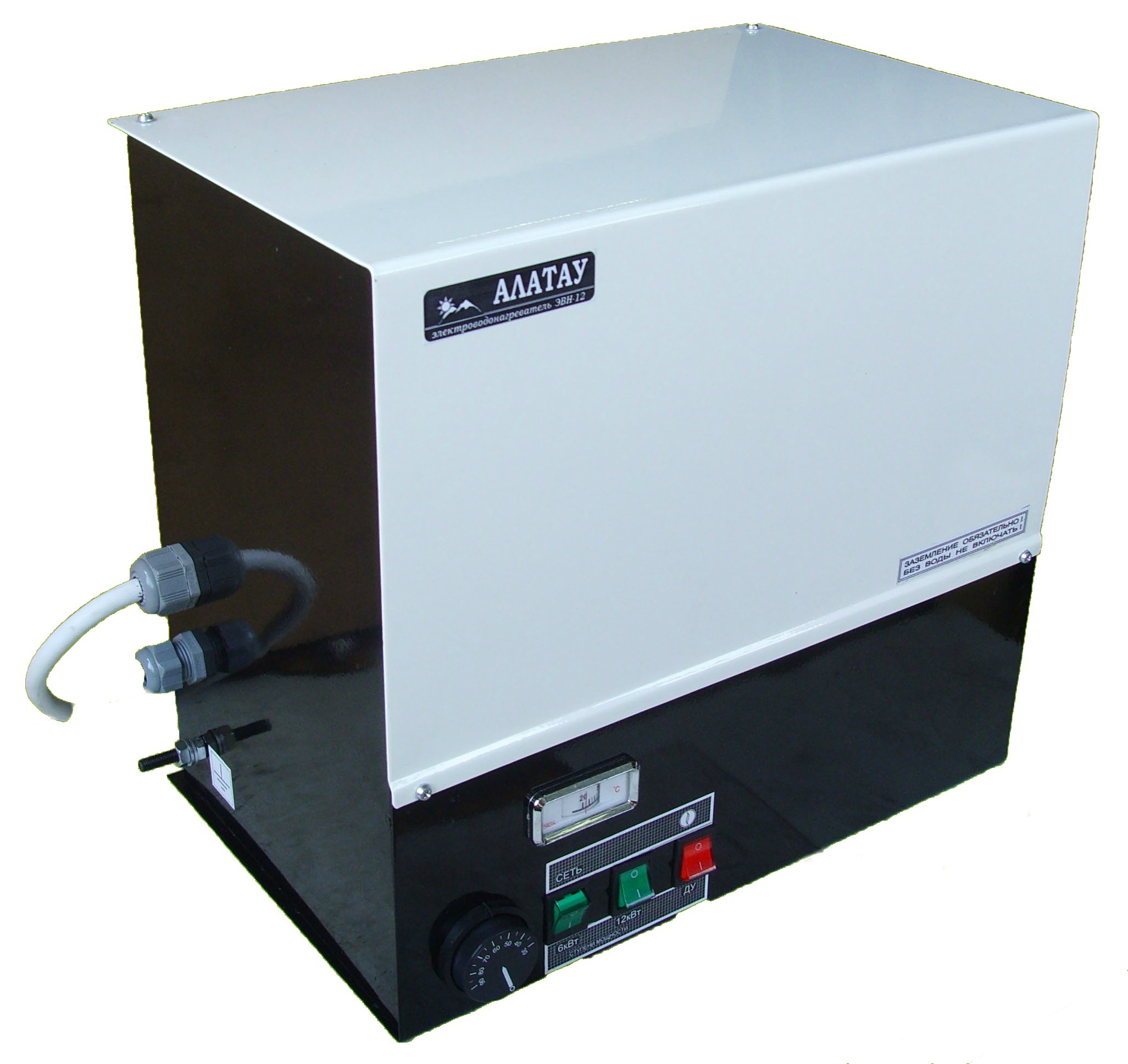

Электроводонагреватель отопительный ЭВН состоит из следующих основных узлов: корпус, внутри которого находится стальной теплоизолированный бак. В баке размещены трубчатые нагревательные элементы (ТЭНы). Материал оболочки ТЭНов - медь (теплопроводность меди в шесть раз выше теплопроводности стали!) обеспечивает длительный срок службы нагревателя. Каждый трубчатый нагреватель оснащён аварийным термовыключателем с самовозвратом, отключающим нагревательный элемент при выходе из строя элементов коммутации. Доступ к баку обеспечивают съемные стальные крышки. В задней части корпуса расположены штуцера отвода, подвода воды, штуцер клапана сбросного предохранительного, зажим заземления.
Панель управления состоит из элементов управления, коммутации и индикации, объединёнными в одном корпусе. На панели управления расположены: терморегулятор, термометр, выключатели ступеней мощности и дистанционного управления. Терморегулятор имеет ручку настройки, вращением которой можно плавно изменять температуру нагрева воды в интервале от 30 до 90 °С. Включение очередной ступени мощности и дистанционного управления сопровождается свечением клавиш выключателей, если терморегулятор настроен на температуру, превышающую температуру воды в баке. Клемные колодки для подключения кабелей питания и дистанционного управления находятся в задней части панели управления под съемной верхней крышкой, которая обеспечивает защиту и доступ ко всем элементам панели.
ЭВН может работать совместно с комнатным терморегулятором (дистанционное управление - ДУ), который позволяет с высокой точностью поддерживать заданную температуру в помещении при колебаниях температуры наружного воздуха. Если ДУ не используется, то выключатель ДУ должен находиться в положении «Выключено».
Трубчатые нагревательные элементы (ТЭНы) нагревают воду в баке электро-водонагревателя, которая циркулирует по системе отопления с помощью циркуляционного насоса. Включение и выключение электроводонагревателя осуществляются в автоматическом режиме в зависимости от температуры воды в котле и установленного режима работы. Оптимальная мощность нагрева достигается с помощью переключающих ступеней мощности выключателей. Помещение, в котором размещается аппарат должно удовлетворять следующим требованиям: наличие кафельного или иного покрытия пола и стен, наличие вентиляционного отверстия или форточки площадью не менее 1 дм2, обеспечивающего достаточный доступ воздуха к панели управления для охлаждения элементов управления, коммутации и индикации, электропроводка должна быть проведена в соответствие с правилами монтажа и эксплуатации электроустановок. Предохранительный клапан необходимо герметично закрепить на штуцере.
Характеристики
Наименование электроводонагревателя |
ЭВН 6 |
ЭВН 9 |
||
Номинальная мощность, кВт |
6 |
9 |
||
Число ступеней регулирования |
1 |
1 |
||
Номинальное напряжение, В |
220 |
380 |
||
Номинальная частота, Гц |
50 |
|||
Число фаз |
1 |
3 |
||
Максимальное давление воды, МПа |
0,6 |
|||
Подключение к системе отопления |
труб.1 1/2² |
|||
Класс защиты от поражения электрическим током |
01 |
|||
Номинальный режим работы |
продолжительный |
|||
Диапазон температур нагревания воды, °С |
30 - 90 |
|||
Температура срабатывания аварийных термовыключателей с самовозвратом (на каждом ТЭНе) |
90-6°С |
|||
Длина, мм Ширина, мм Высота, мм |
235 360 390 |
|||
Масса,кг |
22,5 |
|||
Отапливаемая площадь, м2 |
60 |
90 |
||
КПД, % |
90 |
90 |
Комплект поставки
• Электроводонагреватель отопительный
• Клапан сбросной предохранительный на 0,6 МПа
• Руководство по эксплуатации

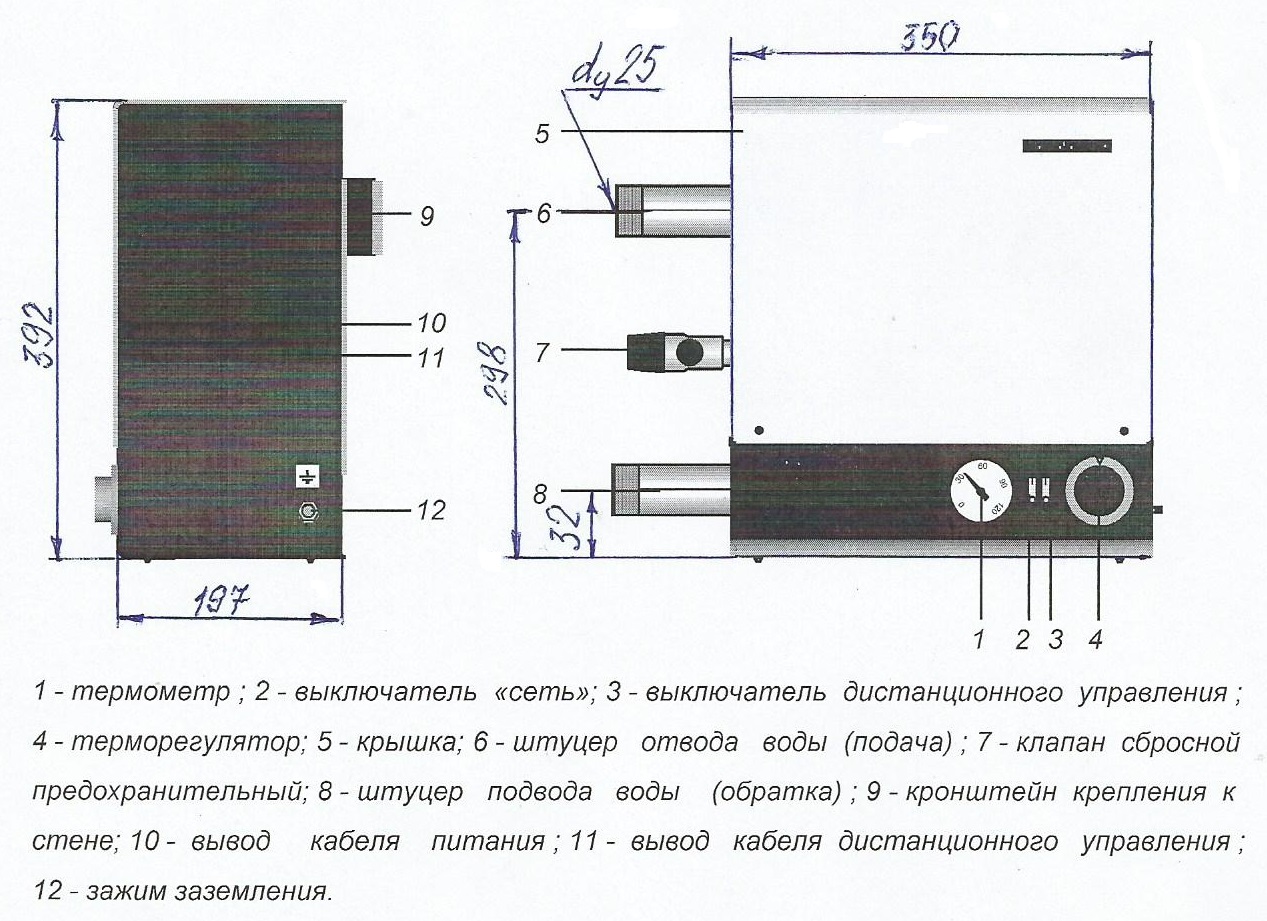

Рисунок
ВНИМАНИЕ!
1. При использовании отопительного электроводонагревателя с закрытой системой отопления, следите за давлением воды в системе по манометру, при необходимости подпитывайте водой систему отопления после устранения причин утечек;
2. При использовании отопительного электроводонагревателя с открытой системой отопления, следите за уровнем воды в расширительном баке, который располагайте в самой верхней точке системы. Если помещение холодное, бак необходимо утеплить. Периодически пополняйте систему водой, следите за уровнем воды в ЭВН. Не используйте горячую воду из отопительной системы для бытовых целей. Не допускайте замерзания воды в системе во избежание разрыва ЭВН, используйте циркуляционный насос;
3. В случае прекращения эксплуатации ЭВН в зимнее время на продолжительный период (свыше суток), во избежание замерзания, систему необходимо полностью освободить от воды;
4. При эксплуатации отопительной системы следите за давлением воды в ней. Давление свыше 6 атм. не допустимо, во избежание разрыва бака ЭВН;
5. После окончания отопительного сезона необходимо долить воду в систему до верхнего уровня в расширительном баке. С началом нового отопительного сезона необходимо проверить наличие воды в системе, устранить течи, по необходимости долить воду.
6. Электроводонагреватель и циркуляционный насос необходимо подключить к электросети через автоматические выключатели. Заземление обязательно!
