Запорная и регулирующая арматура

Клапана предохранительные

Применениеpredohranitelnyj-klapan-sistemy-otoplenija-1

Предохранительные клапана применяются для защиты систем отопления, недопущения повышенного давления теплоносителя в них. Таковое может возникнуть в результате перегрева воды в котле, особенно это касается агрегатов, сжигающих твердое топливо. Когда теплоноситель в котловом баке закипает и начинается парообразование, за этим следует скачок давления в системе. Последствия могут быть такими:
* протечки и разрывы трубопроводов отопления, чаще всего – на соединениях;
* разрушение полимерных труб и фитингов;
* взрыв котлового бака, опасность электрического замыкания в котельной.
От всех этих неприятностей может защитить один небольшой клапан простой конструкции. Исходя из того, что рост давления до критического предела возникает в котле, предохранительный клапан необходимо ставить как можно ближе к нему, на подающем трубопроводе. Необходимо отметить, что предохранительные клапаны для отопления используются в схемах далеко не всегда. Например, когда источником тепла в доме является газовый или электрический котел, то сбросное устройство не требуется. Другое дело – твердотопливный котел или печь с водяным контуром, здесь установка предохранительного клапана обязательна. Когда дрова в топке разгорелись и вода в сети достигла требуемой температуры, нужно уменьшить ее нагрев. Закрывается доступ воздуха в камеру сгорания и пламя затухает, но раскаленная топка по инерции продолжает нагонять температуру. Если процесс идет около предельных значений (температура 90—95 ºС), то парообразование в такие моменты неизбежно.

Устройствопредохранитель системы отопления

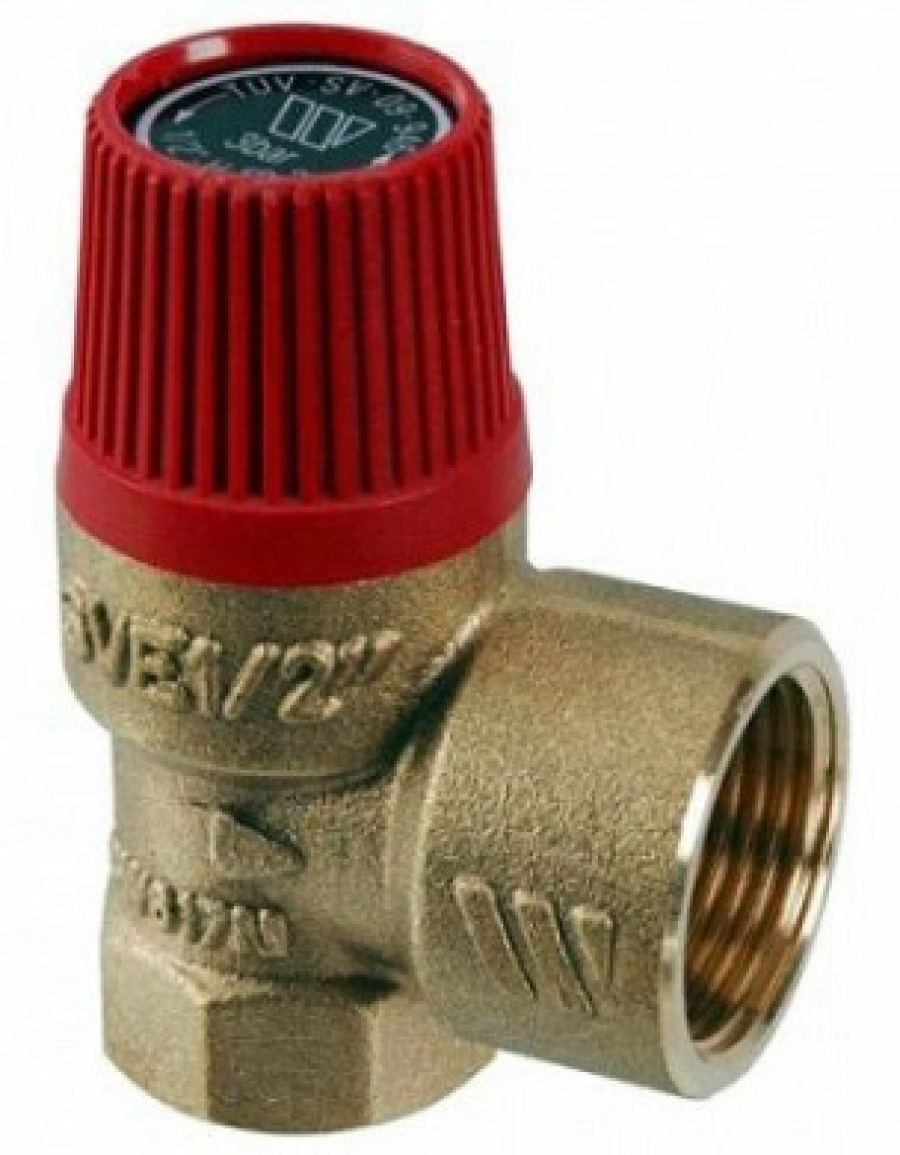

Конструкция клапана чрезвычайно проста. Корпус изготавливается из качественной водопроводной латуни по технологии горячего штампования из двух литых деталей в полутвердом состоянии. Главный рабочий элемент клапана – пружина. Ее упругость определяет силу давления, которое должно воздействовать на мембрану, закрывающую проход наружу. Последняя в нормальном положении находится в седле с уплотнителем, поджатая пружиной. Верхним упором для пружины служит металлическая шайба, закрепленная на штоке, чей конец прикручен к пластмассовой рукоятке. С ее помощью осуществляется регулировка клапана. Мембрана и уплотнительные элементы выполняются из полимерных материалов, пружина – из стали.

Принцип действия

В обычном (дежурном) режиме, пока параметры теплоносителя находятся в заданных пределах, мембрана закрывает вход во внутреннюю камеру. Как только возникает ситуация, близкая к аварийной и давление в системе отопления частного дома возрастает, пароводяная смесь начинает подпирать мембрану. В определенный момент сила давления теплоносителя преодолевает упругость пружины, открывает мембрану, попадает в камеру, а из нее – наружу через боковое отверстие. Когда некоторое количество воды покинет систему, давление снизится настолько, что не сможет противостоять пружине и мембрана снова закроет проход. Случается, что срабатывание механизма происходит циклично, особенно если тепловой агрегат работает на пределе и температура теплоносителя близка к максимальной (90—95 ºС). На практике, когда подрывной клапан для котла срабатывает очень часто, он теряет герметичность и начинает подтекать.

Внимание! На участке трубопровода от котла до того места, где установлен клапан сброса избыточного давления категорически запрещается ставить запорную арматуру. Кроме того, нельзя ставить устройство после циркуляционного насоса, не забывайте, что последний не в состоянии перекачивать пароводяную смесь.
