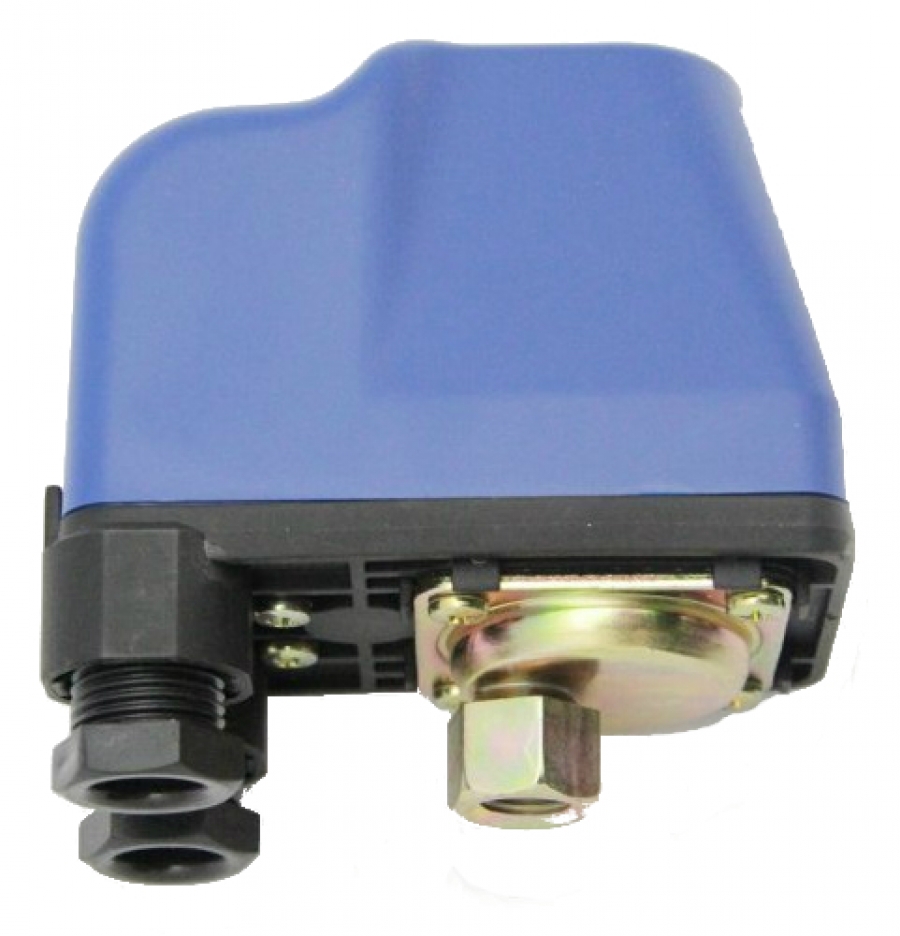

Реле давления РМ-5, РМ-12

Применениеtovar-29

Реле давления применяется для управления по заданным давлениям включения и выключения работой автоматических насосных станций, а также поверхностных самовсасывающих циркуляционных насосов, насосов для скважин или колодезных насосов, если они используются совместно с гидроаккумуляторами. С помощью реле давления можно настроить автономную систему водоснабжения, систему полива или пожаротушения под требуемые задачи.

Характеристики

Характеристики

РМ-5

РМ-12

Рабочий диапазон давления (бар)

1-5

3-12

Заводские настройки давления включения и выключения (бар)

1,4-2,8

5-7

Минимальный перепад давления (бар)

0,6

1,5

Температура рабочей среды до (°С)

55

55

Максимальный рабочий ток, А

16 (10)

16 (10)

Напряжение, В

230

230

Подсоединение внутренняя резьба

1/4"

1/4"



Конструкция

Конструктивно реле собрано в пластиковом корпусе и закрыто крышкой. Для снятия верхней крышки с изделия необходимо при помощи отвертки под шлиц открутить пластиковую пробку на его торце.

Устройство

Устройство реле PM-5



1. Корпус – на нем расположены все элементы реле давления;
2. Подсоединительный фланец, используется для подсоединения автоматики к системе водоснабжения. Подсоединительный размер фланца – внутренняя резьба размером 1/4″. Во фланце находится рабочая камера и мембрана. Фланец и мембрана крепятся к корпусу реле с помощью четырех винтов;
3. Гайка регулировки разницы давлений ΔР между давлением включения и выключения. Чем сильнее мы будем сжимать пружину (закручивать гайку), тем эта разница будет больше;
4. Гайка регулировки давления отключения реле. При закручивании гайки давление отключения будет увеличиваться, а при отпускании – уменьшатся. На этом стержне также крепится верхняя крышка с помощью пластиковой пробки;
5, 6. Клеммы для подключения электрических проводов;
7. Клеммы для подключения заземляющих проводов от сети питания и двигателя;
8. Муфты для зажима кабелей, используются для жесткой фиксации кабеля сетевого питания и кабеля подключения двигателя.
