ПРИМЕНЕНИЕ

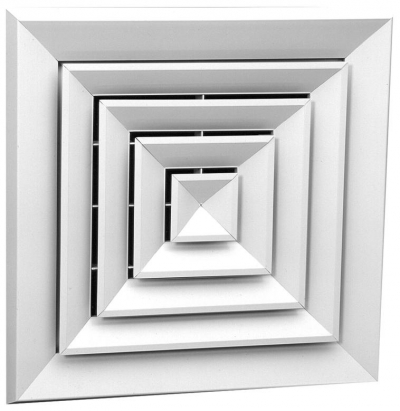

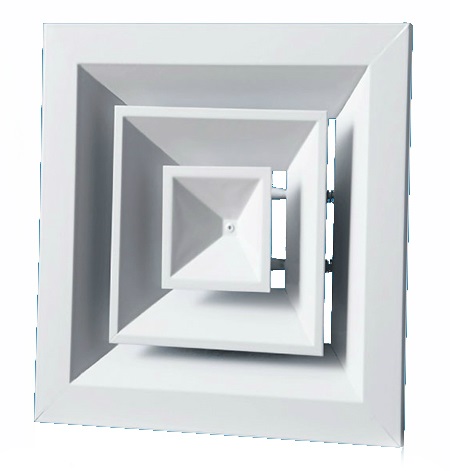

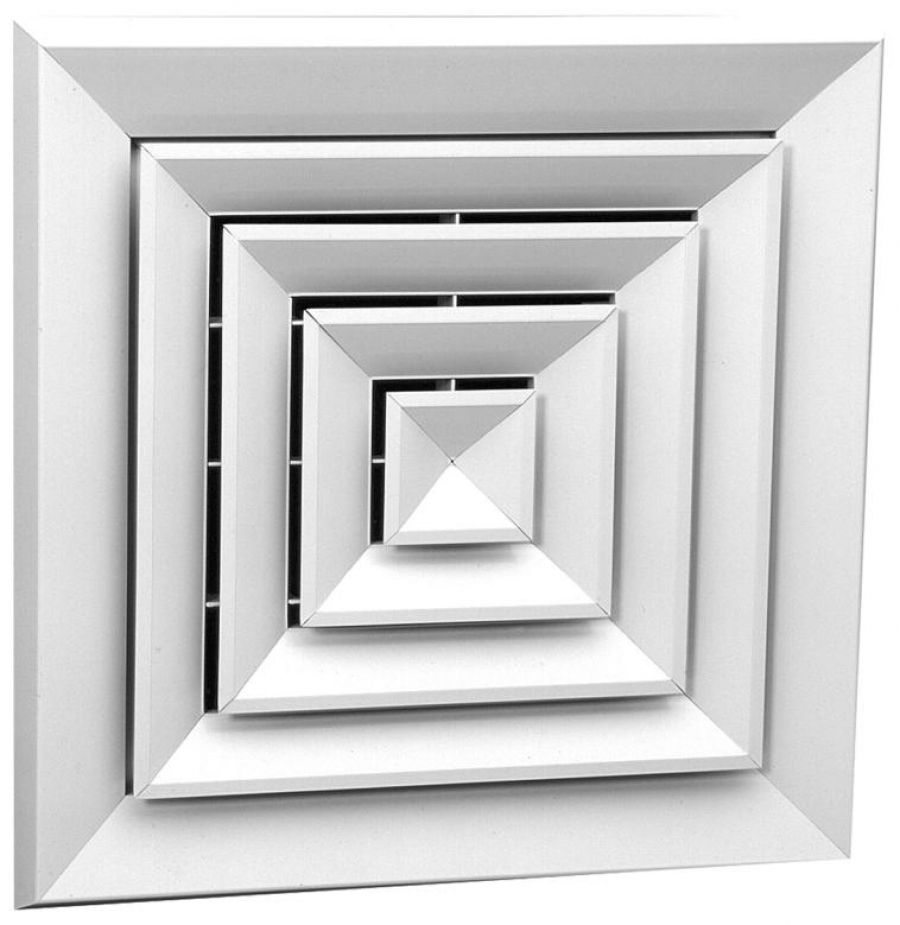

КОНСТРУКЦИЯ
-
наружной рамки, которая крепится к воздуховоду;
-
центральной съемной части, которая крепится с помощью пружинных фиксаторов к наружной рамке.
ПРЕИМУЩЕСТВА
- Изящный конструктив
- Различные цвета окраски
- Легкость монтажа
ХАРАКТЕРИСТИКИ
ДИАГРАММЫ
РАЗМЕРЫ
|
Обозначение |
Размер АхВ, мм |
Примечание |
|
ДП1; ДП2; ДП3; ДП4 |
300х300 |
стандарт |
|
ДП1; ДП2; ДП3; ДП4 |
450х450 |
стандарт |
|
ДП1; ДП2; ДП3; ДП4 |
600х600 |
стандарт |
Основные типы воздухораспределительных устройств
Осесимметричные струи образуются при выпуске воздуха через сопла, отверстия в торце цилиндрической (или квадратной) трубы, а также при истечении через круглые или квадратные отверстия, затененные решетками, перфорированными листами, сетками. Воздухораспределители, образующие осесимметричные струи, обеспечивают, как правило, наибольшую по сравнению с другими выпускными устройствами дальнобойность струи. такими воздухораспределителями являются приточные решетки РВ-1 и РВ-2 и диффузоры КП при установке диска внутри диффузоров.
Веерные струи могут быть образованы при выпуске воздуха через цилиндрическую трубу диаметром подводящего патрубка D0 путем установки поперек потока на расстоянии от торца трубы менее 0,2D0 диска диаметром D> 1,3D0. Воздухораспределители, образующие веерные струи, обеспечивают наименьшую по сравнению с другими выпускными устройствами дальнобойность струи. Для этих целей ЗАО «ВЗЛ» выпускает круглые диффузоры КП.
Воздухораспределители, образующие конические (смыкающиеся и не смыкающиеся) струи
Воздухораспределители, устанавливаемые в потолке помещения, имеют цилиндрический патрубок диаметром D0 и высотой ~ 0,05—0,1D0, которым заканчивается конусная часть воздухораспределителя. При расположении поперечного диска диаметром D0 вне цилиндрического патрубка на расстоянии от него 0,05D0 образуется веерная струя, настилающаяся на поверхность потолка. Перемещая диск внутри цилиндрического патрубка на глубину ~ 0,01D0 позволяет образовать коническую струю. Вместо диска могут быть установлены соответствующие многодиффузорные вставки. ЗАО «ВЗЛ» выпускает потолочные диффузоры (прямоугольные) ДП-1, ДП-2, ДП-3, ДП-4, соответственно, с односторонним, двусторонним, трехсторонним и четырехсторонним выпусками воздуха, обеспечивающие ненастилающие струи.
