ПРИМЕНЕНИЕ

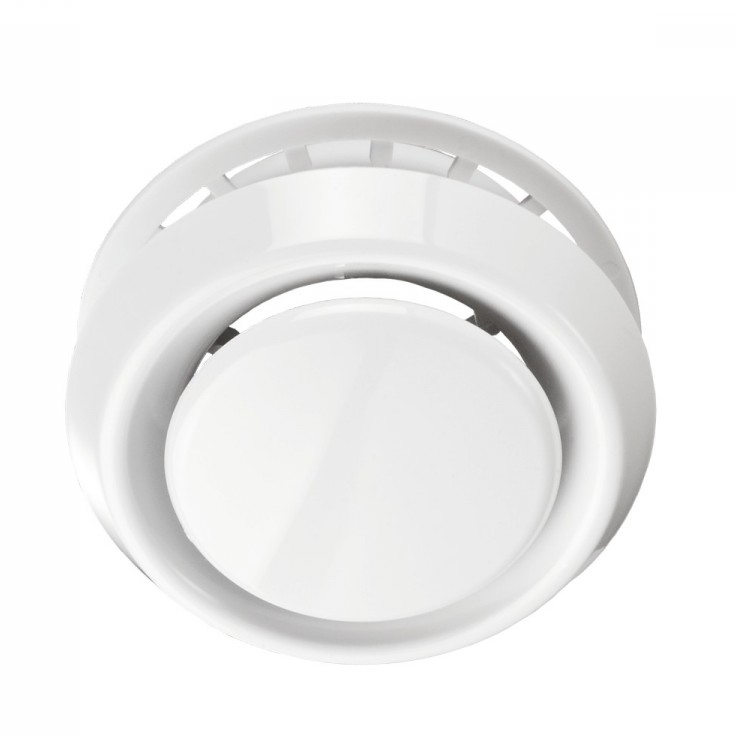

Клапаны вытяжные КВ предназначены для распределения воздуха в системах вентиляции, кондиционирования и воздушного отопления помещений любых типов жилых квартир, офисов, магазинов, административных помещений.
РЕГУЛИРОВКА
Наличие свободно вращающегося диска (размер S) позволяет легко регулировать и фиксировать расход воздуха в соответствии с требованиями, предъявляемыми к помещениям. Расход воздуха измеряется на монтаже с помощью измерительных трубок по перепаду давления воздуха. так как клапаны являются конечными элементами систем вентиляции в помещениях, к ним предъявляются повышенные требования к внешнему виду.
КОНСТРУКЦИЯ

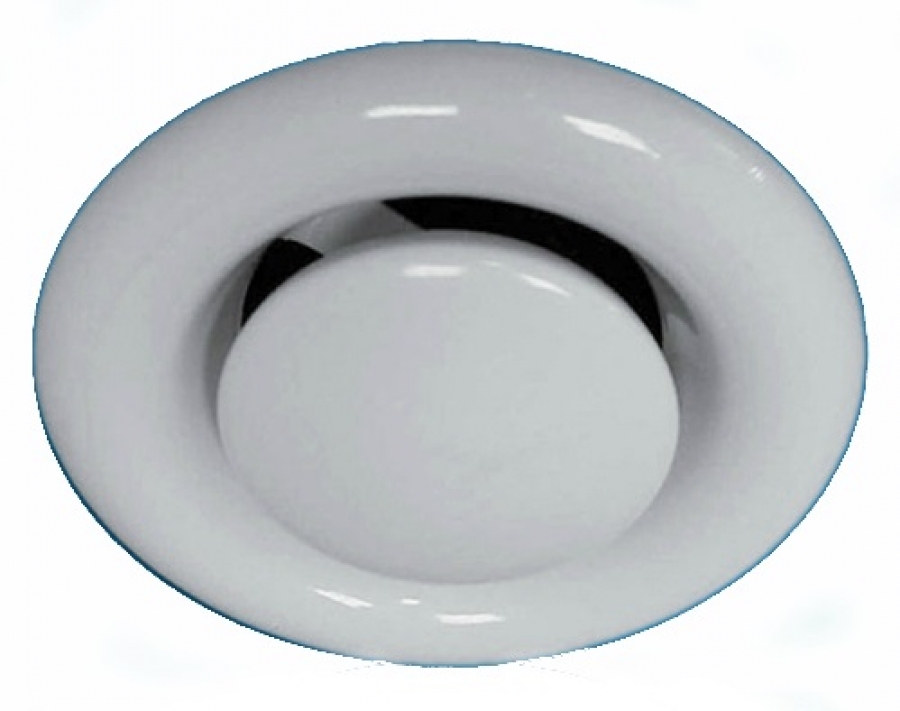

Клапан изготавливается из стали и окрашен термоусадочным порошковым покрытием, как правило, в белый цвет.
По отдельной заявке возможна окраска в любой другой цвет. Конструктивно клапан состоит из двух частей: монтажного кольца и самого клапана. Монтажное кольцо изготовлено из оцинкованной стали. При необходимости клапан можно снять для его очистки и промывки. Монтажное кольцо крепится внутри воздуховода с помощью заклепок или саморезов. Клапан фиксируется вращением таким образом, чтобы его выступы попали в резьбовые канавки монтажного кольца.
ПРЕИМУЩЕСТВА
Компактные размеры
Легкость регулировки расхода воздуха
Различные цвета окраски
Диаграммы
ОПРЕДЕЛЕНИЯ
qv — обьем воздуха(л/с), (м3/ч);
Pt — суммарное падение давления (Па);
Lр10А — уровень звукового давления в помещении 4дБ [дБ (а)];
Lwoct — уровень звуковой мощности на полосу октавы (дБ);
L — затухание звука (дБ);
Koct — поправка (дБ);
S — ширина щели (мм).
Размеры
|
Обозначение |
ØD |
Ød |
Ød1* |
а |
Масса, г |
Прим |
|
КВ 100 |
100 |
137 |
125 |
47 |
295 |
Масса с монтажным кольцом |
|
КВ 125 |
125 |
164 |
155 |
49 |
385 |
|
|
КВ 160 |
160 |
212 |
186 |
60 |
630 |
|
|
КВ 200 |
200 |
248 |
230 |
75 |
965 |
Уровень шума
УРОВЕНЬ ЗВУКОВОЙ МОЩНОСТИ
|
Обозна- чение |
Поправка Кoct (дБ) |
||||||
|
Средняя частота по полосе октавы (Гц) |
|||||||
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
КВ 100 |
4 |
3 |
2 |
0 |
-7 |
-15 |
-30 |
|
КВ 125 |
2 |
7 |
3 |
-2 |
-10 |
-20 |
-32 |
|
КВ 160 |
5 |
7 |
3 |
-2 |
-10 |
-19 |
-32 |
|
КВ 200 |
8 |
6 |
4 |
-3 |
-10 |
-19 |
-32 |
|
Доп. |
3 |
2 |
2 |
2 |
2 |
2 |
3 |
ПРИМЕЧАНИЕ
Уровень звуковой мощности в каждой полосе частот, составляющих октаву, определяется путем сложения уровня шумового давления Lp10A, измеряемого в дБ(а), с поправкой Koct, представленной в таблице, согласно следующей формуле:
Lwoct=Lр10А+Koct
Поправка Koct — средняя величина в диапазоне применения устройства КП.
ЗАТУХАНИЕ ЗВУКА L
|
Обозна- чение |
S |
Поправка Кoct (дБ) |
||||||
|
Средняя частота по полосе октавы (Гц) |
||||||||
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
КП 100 |
–3 |
17 |
13 |
13 |
8 |
8 |
6 |
9 |
|
+3 |
16 |
11 |
11 |
6 |
7 |
4 |
7 |
|
|
+9 |
16 |
11 |
11 |
6 |
6 |
3 |
6 |
|
|
КП 125 |
–3 |
16 |
11 |
11 |
6 |
5 |
6 |
7 |
|
+3 |
15 |
10 |
10 |
5 |
4 |
3 |
6 |
|
|
+9 |
15 |
9 |
9 |
4 |
3 |
3 |
5 |
|
|
КП 160 |
–3 |
14 |
9 |
9 |
6 |
7 |
6 |
8 |
|
+3 |
13 |
8 |
8 |
5 |
5 |
6 |
6 |
|
|
+9 |
13 |
8 |
8 |
4 |
4 |
5 |
6 |
|
|
КП 200 |
–15 |
12 |
9 |
9 |
9 |
9 |
9 |
8 |
|
+9 |
11 |
8 |
8 |
7 |
7 |
7 |
7 |
|
|
+15 |
11 |
7 |
7 |
6 |
5 |
6 |
6 |
|
|
Допуск |
± |
6 |
3 |
3 |
2 |
2 |
2 |
3 |
Средняя величина затухания звука L от трубы в помещении, включая концевое отражение соединительной трубы при потолочном монтаже, берется из таблицы
Основные типы воздухораспределительных устройств
Воздухораспределители, образующие осесимметричные (компактные) струи
Осесимметричные струи образуются при выпуске воздуха через сопла, отверстия в торце цилиндрической (или квадратной) трубы, а также при истечении через круглые или квадратные отверстия, затененные решетками, перфорированными листами, сетками. Воздухораспределители, образующие осесимметричные струи, обеспечивают, как правило, наибольшую по сравнению с другими выпускными устройствами дальнобойность струи. такими воздухораспределителями являются приточные решетки РВ-1 и РВ-2 и диффузоры КП при установке диска внутри диффузоров.
Воздухораспределители, образующие веерные струи и неполные веерные струи
Веерные струи могут быть образованы при выпуске воздуха через цилиндрическую трубу диаметром подводящего патрубка D0 путем установки поперек потока на расстоянии от торца трубы менее 0,2D0 диска диаметром D> 1,3D0.
Воздухораспределители, образующие веерные струи, обеспечивают наименьшую по сравнению с другими выпускными устройствами дальнобойность струи. Для этих целей ЗАО «ВЗЛ» выпускает круглые диффузоры КП.
Воздухораспределители, образующие конические (смыкающиеся и не смыкающиеся) струи
Воздухораспределители, устанавливаемые в потолке помещения, имеют цилиндрический патрубок диаметром D0 и высотой ~ 0,05—0,1D0, которым заканчивается конусная часть воздухораспределителя. При расположении поперечного диска диаметром D0 вне цилиндрического патрубка на расстоянии от него 0,05D0 образуется веерная струя, настилающаяся на поверхность потолка. Перемещая диск внутри цилиндрического патрубка на глубину ~ 0,01D0 позволяет образовать коническую струю. Вместо диска могут быть установлены соответствующие многодиффузорные вставки. ЗАО «ВЗЛ» выпускает потолочные диффузоры (прямоугольные) ДП-1, ДП-2, ДП-3, ДП-4, соответственно, с односторонним, двусторонним, трехсторонним и четырехсторонним выпусками воздуха, обеспечивающие ненастилающие струи.
