Применение
Симисторные регуляторы температуры МРТ.220.10-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В.
Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегуляторы управляют нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А).
- МРТ220.10-16 дополнительно имеет клавишу включения/выключения вентилятора.
Описание работы

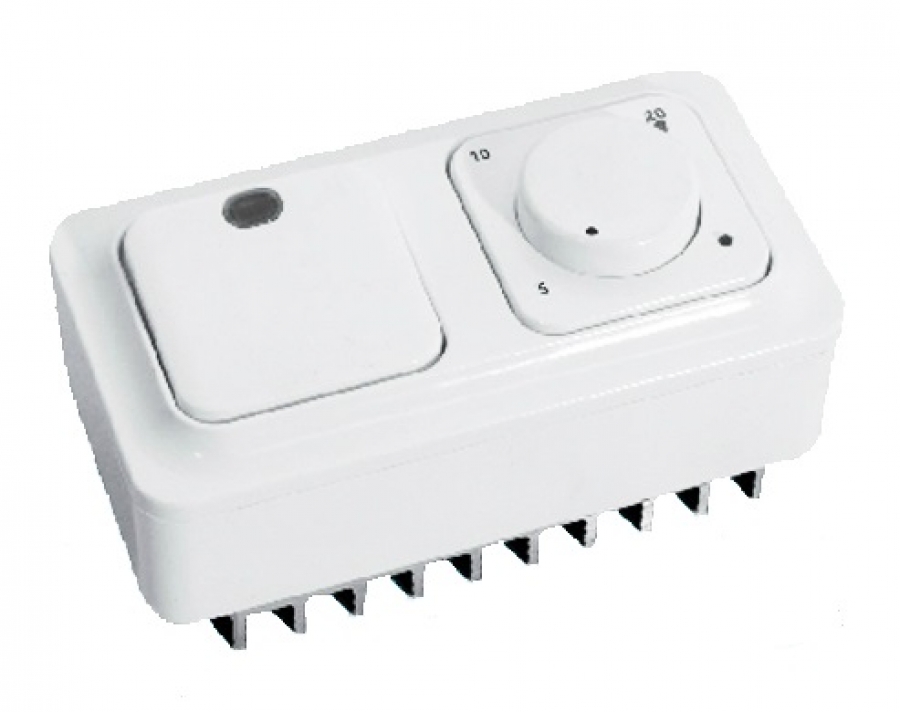

В регуляторе МРТ220.10-16 конструктивно в состав регулятора входят два блока: выключатель ВЕНТИЛЯЦИЯ и регулятор ТЕМПЕРАТУРА. На выключателе установлена лампочка, которая загорается при включении вентилятора. Этот выключатель не позволяет включить канальный нагреватель без вентилятора. Светодиод у ручки регулятора загорается при открывании симисторов и подаче напряжения на нагревательные элементы. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
Особенностью регуляторов МРТ220.10-16 является то, что при их использовании получается законченная система управления для простейшей приточной установки.
Ко всем регуляторам подключаются канальный датчик температуры ТД1, который располагается в воздуховоде, или его комнатный аналог КТД1.
Преимущества, особенности
Симисторный регулятор температуры
Мощность подключаемых нагревателей до 3 кВт
Поддержание температуры от 5 до 35 °С
Минимальные размеры
Характеристики
Напряжение питания: ~ 220 В, ± 15%, 50 Гц
Максимальный рабочий ток: 16 А
Максимальная мощность нагревателя: 3 кВт
Диапазон температур: от 5 до 35 °С
Габаритные размеры: 153х80х63 мм
Класс защиты: IP20
Вес: 0,6 кг
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²
Усилие затяжки: 0,3 Н∗м
Схема подключения
Схема подключения вентилятора (максимальный рабочий ток 2 А) и нагревателя на 220 В мощностью до 3-х кВт к терморегулятору МРТ220.10-16.
ЕК — нагревательный элемент
М — вентилятор
ТД1 — температурный датчик
