Применение

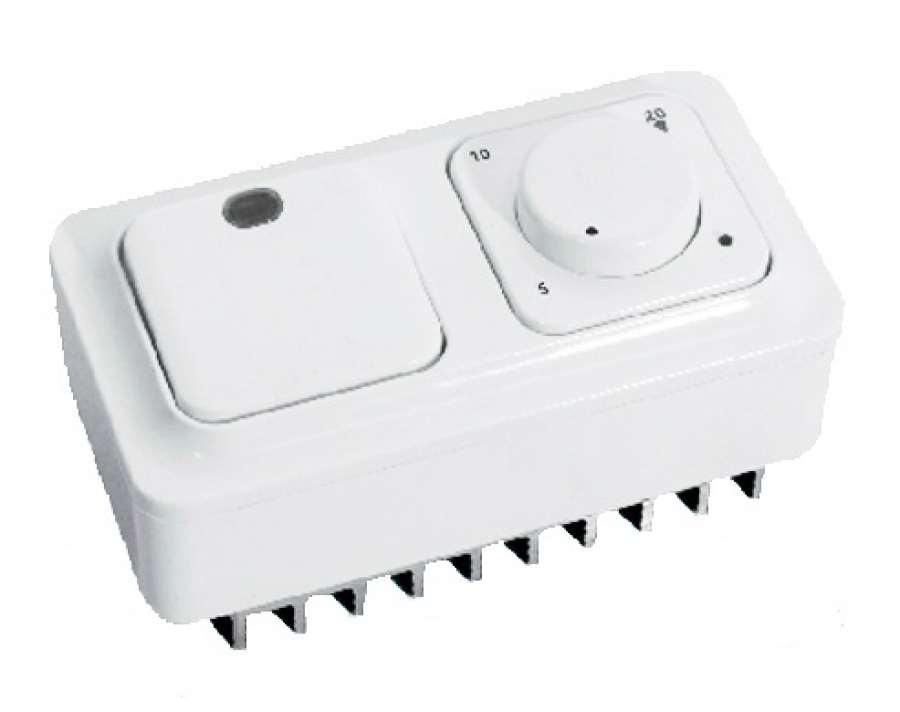

Симисторные регуляторы температуры МРТ.220.12-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих
от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Терморегуляторы управляют нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А).

Описание работы

В МРТ220.12-16 нет выключателя питания. Это самый простой и дешевый терморегулятор на 220 В. Он только поддерживает выставленную температуру.

Преимущества, особенности

Симисторный регулятор температуры

Мощность подключаемых нагревателей до 3 кВт

Поддержание температуры от 5 до 35 °С

Минимальные размеры

Характеристики

Напряжение питания: ~ 220 В, ± 15%, 50 Гц

Максимальный рабочий ток: 16 А

Максимальная мощность нагревателя: 3 кВт

Диапазон температур:  от 5 до 35 °С

Габаритные размеры: 153х80х63 мм

Класс защиты: IP20

Вес: 0,6 кг

Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²

Усилие затяжки: 0,3 Н∗м

Схема подключения

Схема подключения нагревателя на 220 В к терморегулятору МРТ220.12-16
