Применение

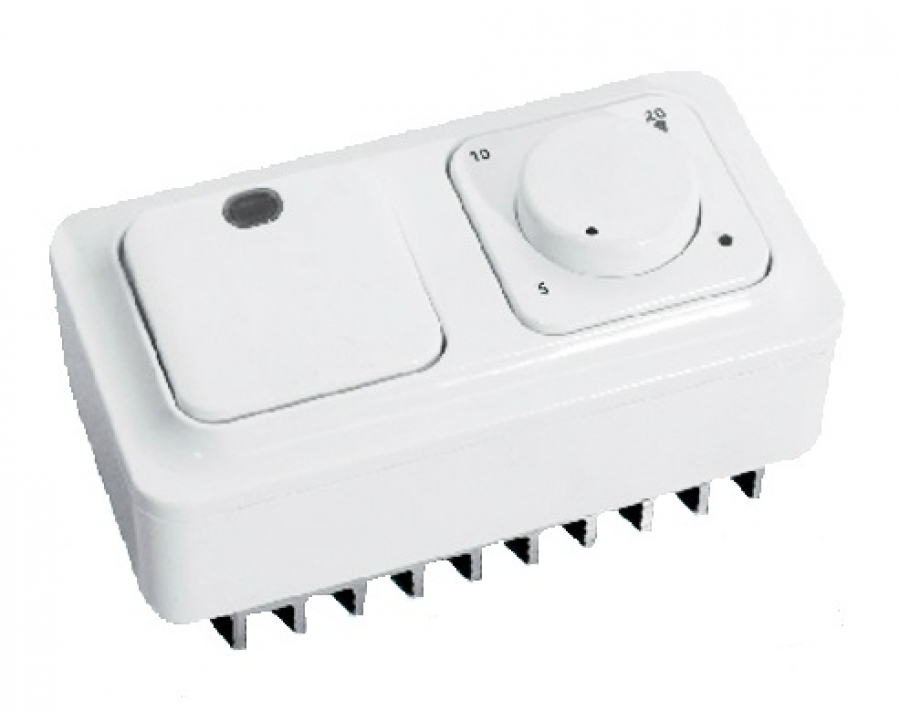

Симисторные регуляторы температуры МРТ.220.14-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих
от сети 220 В.

Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегуляторы управляют нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А).

МРТ220.14-16 совмещает в одном корпусе терморегулятор и симисторный регулятор скорости вращения приточного вентилятора на 2А, подключенного на 220 В. Блокирует работу нагревателя без вентилятора.

Описание работы

МРТ220.14-16 совмещает в одном корпусе терморегулятор и симисторный регулятор скорости вращения приточного вентилятора, подключенного на 220 В, максимальный рабочий ток 2 А. Блокирует включение нагревателя без вентилятора.

Особенностью регуляторов МРТ220.14-16 является то, что при их использовании получается законченная система управления для простейшей приточной установки.

Ко всем регуляторам подключаются канальный датчик температуры ТД1, который располагается в воздуховоде, или его комнатный аналог КТД1.

Преимущества, особенности

Симисторный регулятор температуры

Мощность подключаемых нагревателей до 3 кВт

Поддержание температуры от 5 до 35 °С

Минимальные размеры

Характеристики

Напряжение питания: ~ 220 В, ± 15%, 50 Гц

Максимальный рабочий ток: 16 А

Максимальная мощность нагревателя: 3 кВт

Диапазон температур:  от 5 до 35 °С

Габаритные размеры: 153х80х63 мм

Класс защиты: IP20

Вес: 0,6 кг

Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²

Усилие затяжки: 0,3 Н∗м

Схема подключения

Схема подключения вентилятора (максимальный рабочий ток 2 А) и нагревателя на 220 В
мощностью до 3-х кВт к терморегулятору МРТ220.10-16



ЕК — нагревательный элемент
М — вентилятор
ТД1 — температурный датчик
