Применение

Симисторный регулятор температуры МРТ380.14 используется для поддержания заданной температуры с помощью изменения мощности трехфазных электрических нагревателей, работающих от сети 380 В.

Поддержание температуры происходит за счет периодического включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика.
Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.

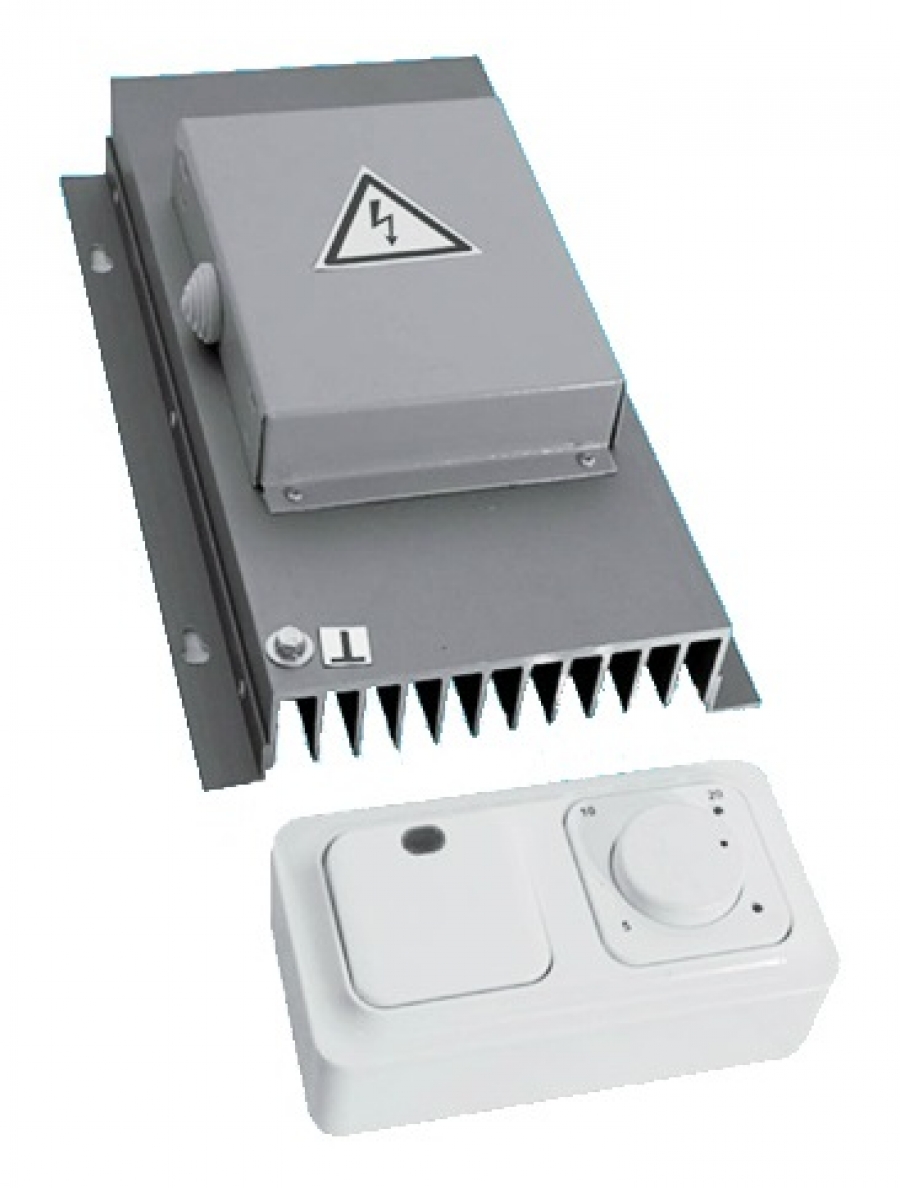

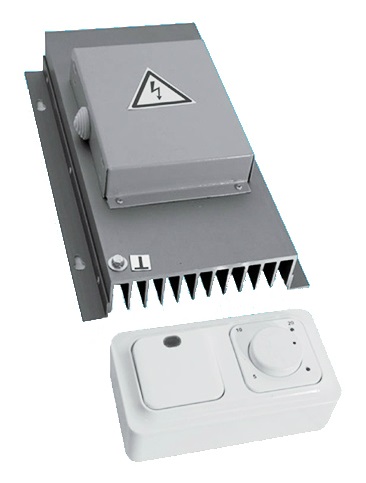

Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов. Это дало возможность существенно снизить цену на все устройство и облегчить его монтаж.
Между собой блок управления и блок симисторов соединены длинным 4-х метровым кабелем, что позволяет убирать большой блок управления под подшивной потолок, а пластмассовый блок управления устанавливать также как и обыкновенный комнатный выключатель. Кабель входит в комплект поставки.

Симисторные регуляторы МРТ380 предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером.

Описание работы

В состав блока управления входят две части: выключатель ВЕНТИЛЯЦИЯ и регулятор ТЕМПЕРАТУРА. Для подачи питания на симисторный регулятор необходимо нажать клавишу на блоке управления. При этом на клавише загорится красный светодиод “сеть”. Светодиод у ручки регулятора загорается при открывании симисторов и подаче напряжения на нагревательные элементы. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА. К регулятору подключается канальный датчик температуры ТД1, который располагается в воздуховоде, или его комнатный аналог КТД1. Канальные нагреватели подключаются на клеммы блока симисторов. Там же установлены клеммы 11 и 12 для соединения с блоком расширения мощности БРМ25 или БРМ40. Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительной ступени ТЭНов нагревателя. Температура воздуха поддерживается в пределах от 5 до 35 °С . При монтаже МРТ380 совместно с блоком силовым БС получается законченная система управления для приточной установки с электрическим нагревателем.

Преимущества, особенности

Симисторный регулятор температуры

Максимальная мощность подключаемых нагревателей 26 кВт

Поддержание температуры от 5 до 35 °С

Характеристики

Напряжение питания: ~ 380 В, ± 15%, 50 Гц

Рабочая температура: от 0 до 30 °С Степень защиты: IP20

Установка: настенная или в щиты управления

Схема подключения

Типовая схема подключения

Q1 — автоматический выключатель; КМ1 — магнитный пускатель;
К1 — клеммная колодка канального нагревателя
S1 — кнопка ПУСК;
S2 — кнопка СТОП;
А1 — блок управления симисторного регулятора МРТ380;
А2 — блок симисторов регулятора МРТ380; ТЕ1 — датчик ТД1 или КТД1;
L1, L2 и L3 — сеть, N — рабочая нейтраль.
Между собой блок управления и блок симисторов соединены 4х метровым кабелем, входящим в комплект поставки.

Для нагревателя 15 кВт сечение силового провода 6 мм.2
Для нагревателя 24 кВт сечение силового провода 10 мм.2

При нажатии кнопки S1 подается питание 220 В на катушку магнитного пускателя КМ1. Магнитный пускатель включается и если автоматический выключатель Q1 также включен, то на симисторный регулятор подается питание 380 В.
Терморегулятор осуществляет регулирование температуры приточного воздуха, которая замеряется датчиком ТЕ1.
Если ТЭНы электрического калорифера перегреваются и срабатывает защитный биметаллический термовыключатель нагревателя, то магнитный пускатель КМ1 выключается.
Повторное включение возможно только при остывании электрического калорифера. При нажатии кнопки S2 магнитный пускатель КМ1 выключается.
Автоматический выключатель Q1 защищает электрокалорифер от токов перегрузки и от короткого замыкания.

Подбор автоматического выключателя и магнитного пускателя в зависимости от мощности нагревателя:

Типовая схема подключения вентиляторов, электрокалорифера и МРТ380 к БС25 (БС40)

M1 — приточный вентилятор мощностью до 7,5 кВт, питание 380 В;

М2 — электропривод воздушной заслонки с пружинным возвратом, питание 220 В (например, LF230

производство Belimo);

E1 — электрический канальный нагреватель мощностью до 26 кВт, питание 380 В;

Q — термостат защиты от перегрева, температура срабатывания 70-80°С;

Y — термостат защиты от воспламенения, температура срабатывания 120-130°C;

А1 — блок управления симисторного регулятора МРТ380;

А2 — блок симисторов регулятора МРТ380; ТЕ1 — датчик ТД1 или КТД1.

Между собой блок управления и блок симисторов соединены 4-х метровым кабелем, входящим в комплект поставки.

Для правильной работы между клеммами 2 и 3 канального нагревателя должна быть установлена перемычка.

А  В  С — сеть, N — рабочая нейтраль, PE — защитная земля. Для нагревателя 15 кВт сечение силового провода 6 мм2.

Для нагревателя 24 кВт сечение силового провода 10 мм2.

Между контактами 14-15 и 17-18 блока силового установить перемычки.



Блок силовой	Обозначение кабеля	Тип кабеля
БС25 БС40	S1 S1	ВВГ 5х10 ВВГ 5х16
Для всех БС	S4 S6	ВВГ 4х1,5 МКЭШ 2х0,75
