Применение

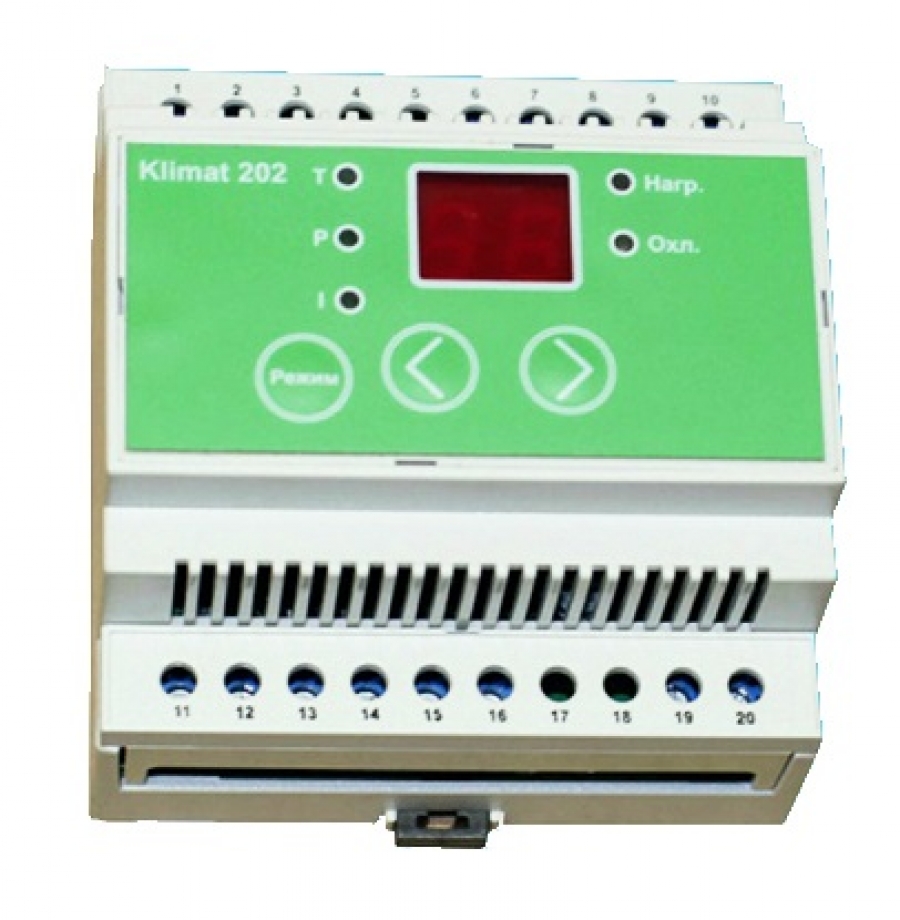

Микропроцессорный контроллер Klimat 202 представляет собой терморегулятор, используемый для поддержания заданной температуры в вентиляционных системах с электрическим калорифером, а также водяным или фреоновым охладителем. Поддержание заданной температуры происходит посредством включения/выключения электрического калорифера и смесительным узлом водяного охладителя, либо одной/двумя ступенями фреонового охладителя. В контроллере Klimat 202 используется пропорционально-интегральный (РI) закон регулирования, отслеживается наличие датчиков температуры воздуха и обратной воды.

Описание работы

Контроллер Klimat 202 управляет двумя каналами для поддержания заданной температуры – каналом электрического   нагрева и каналом охлаждения. Контроллер управляет электрическим калорифером, поддерживая заданную температуру воздуха, управляя блоком симисторов - клемма 15 контроллера. Управление расходом теплоносителя через водяной охладитель, осуществляется поддержанием заданной температуры воздуха, путем управления электроприводом Y1 смесительного клапана при помощи выходного сигнала 0 ... 10 В. Этот сигнал подается с 8 клеммы.
Если в вентиляционной системе есть фреоновый охладитель контроллер управляет им, включая по очереди две ступени охлаждения. Эти сигналы подаются с клемм 1, 2 и 3.
Трансформатор А2 подает питание 24 В на контроллер А1 не зависимо от того, работает ли вентилятор. Когда вентилятор выключен контакты 13 и 14 разомкнуты и контроллер находится в режиме индикации температуры на датчике.
В этом режиме можно менять значения Т, Р и I, управляющий сигнал на блок симисторов не подается. При включении вентилятора контакты 13 и 14 контроллера должны быть замкнуты. Для этого чаще всего используют дифференциальное реле давления, устанавливаемое на приточный вентилятор.
При замыкании данных контактов контроллер переходит в рабочий режим. В этом режиме он осуществляет регулирование температуры приточного воздуха, непрерывно считывая данные с датчика температуры воздуха Т1. Контроллер отслеживает температуру на датчике воздуха и в зависимости от разницы между текущей и установленной температурой, а также в зависимости от значений Р и I поддерживает температуру воздуха в канале по РI - закону, если I установлен в ноль, то только по Р - закону.
Каналы охлаждения и нагрева независимы, имеют собственные коэффициенты P и I, и общее значение температуры T. Чтобы не допустить одновременной работы нагревателя и охладителя, при переходе из режима нагрева в режим охлаждения, и обратно, поддерживаемая температура должна отличаться от текущей на два градуса.

Преимущества, особенности

Не требует дополнительных настроек

Индикация текущей температуры воздуха

Управление группами ТЭНов калорифера

Характеристики

• Напряжение питания: 24 В постоянного или переменного тока
• Максимальная потребляемая мощность: 3,5 BA
• Рабочая температура: от 0 до 50 °С Монтаж: на 35 мм DIN рейку
• Класс защиты: IP20
• Масса: 120 г
• Температура хранения: от минус 40 до 50 °С
• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²
• Усилие затяжки винтовых клемм: 0,3 Н*м
• Максимальный ток переключения всех реле: 5 А при 220 В~/30 В-
• Электрическая износостойкость релейных контактов: не менее 100000 циклов
• Габаритные размеры контроллера: 88х90х58 мм

Схема подключения

А1 - контроллер Klimat 202
А2 - трансформатор 24 В. Возможно использование
трансформатора ТП12
А3 - блок управления фреоновым охладителем
A4 - шаговый регулятор TT-S2 (для TT-S6 использовать клеммы (8 - 7 - 5), либо установить перемычка между клеммами 3 и 5 на контроллере
Т1 -  канальный (комнатный) датчик TG-K1000 (TG-V1000)
с измерительным элементом Рt1000
Y1 - электропривод регулирующего клапана, для водяного охладителя
K1 - контакты подтверждения работы вентилятора (может включаться от дифференциального датчика давления PS500 или PS1500)
Q2, Q3 - реле управления ступенями фреонового охладителя
D1 - блок симисторов БРМ25 (БРМ40)

Система с электрическим калорифером и водяным охладителем состоит и з нагревателя, смесительного узла для охладителя, приточного вентилятора М3 и канального (комнатного) датчика Т1. Контроллер получает данные о температуре воздуха с канального (комнатного) датчика Т1 и периодически, если необходимо, включает электрический калорифер с помощью блока симисторов БРМ25 (БРМ40) . Если электрокалорифер имеет несколько ступеней ТЭНов, то возможно подключение шагового регулятора TT-S2 (TT-S6). В состав смесительного узла охладителя входят циркуляционный насос М2, обеспечивающий непрерывную циркуляцию теплоносителя, двух или трех ходовой регулирующий вентиль, предназначенный для регулирования температуры теплоносителя и электропривод вентиля М1, который управляется сигналом 0-10 В от контроллера.



Система с электрическим калорифером и фреоновым охладителем состоит из нагревателя, приточного вентилятора М3 и канального (комнатного) датчика Т1. Контроллер получает данные о температуре воздуха с канального (комнатного) датчика Т1 и периодически, если необходимо, включает электрический калорифер с помощью блока симисторов БРМ25 (БРМ40). Если электрокалорифер имеет несколько ступеней ТЭНов, то возможно подключение шагового регулятора TT-S2 (TT-S6). Терморегулятор также управляет двумя ступенями фреонового охладителя (Q1 и Q2).
