Применение

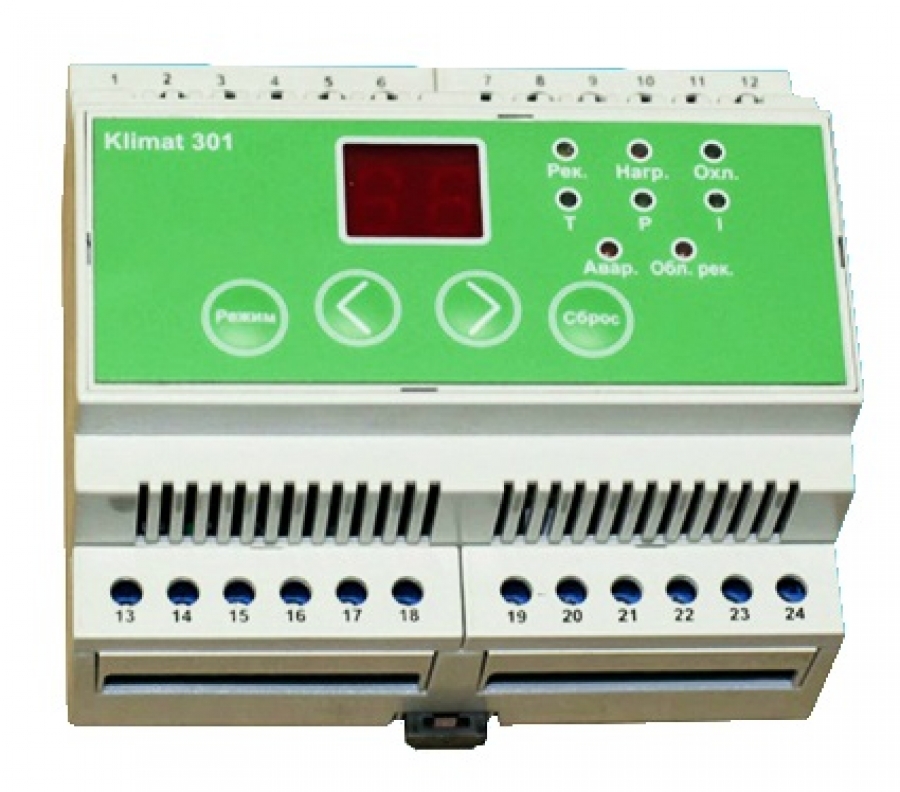

Контроллер для управления вентиляционными системами с пластинчатым или роторным рекуператором. Кроме того, в системе устанавливается водяной калорифер с водяным охладителем или водяным калорифером с фреоновым охладителем (одна/две ступени).
Контроллер не требует дополнительных настроек, система управления готова к работе сразу по включению питания Индикация текущей температуры воздуха
Активная защита водяного калорифера от замерзания Поддержание заданной температуры происходит посредством управления байпасом пластинчатого рекуператора, скоростью вращения роторного рекуператора, смесительным узлом водяного калорифера и смесительным узлом водяного охладителя, либо ступенями фреонового охладителя.

Преимущества, особенности

Управление вентиляционными системами с пластинчатым или роторным рекуператором.

Контроллер не требует дополнительных настроек.

Индикация текущей температуры воздуха

Активная защита водяного калорифера от замерзания.

Описание работы

При подаче питания в зависимости от состояния входа подтверждения вентилятора контроллер переходит либо в дежурный, либо в рабочий режим, индикатор показывает температуру воздуха.
В дежурном режиме отслеживается температура на датчике обратной воды и по Р-закону с фиксированным коэффициентом поддерживается температура протекающей воды 30 градусов.
В рабочем режиме измеряется температура на датчике воздуха и в зависимости от разницы между текущей и установленной температурой, а также в зависимости от значений P и I поддерживается температура воздуха в канале по PI-закону, если I установлен в ноль, то только по P-закону.
Постоянно измеряется температура на датчике обратной воды, и в случае понижения температуры воды меньше 12 градусов, контроллер начинает приоткрывать клапан по P-закону с фиксированным коэффициентом, если рассчитанное им значение открытия, больше существующего на данный момент.
В случае понижения температуры воды меньше 7 градусов контроллер полностью открывает клапан и включает реле и подает сигнал на индикатор аварии, продолжая функционировать в соответствующем режиме. Индикатор и реле аварии выключаются только с помощью кнопки аварии или снятием питания.
В случае поступления сигнала обледенения рекуператора контроллер уменьшает выходное значение до нуля на время присутствия сигнала.
Каналы рекуператора, нагрева и охлаждения управляются независимо с собственными коэффициентами Р и I и общим значением температуры. При переходе из режима в режим разница температур между выставленной и текущей должна превысить два градуса для избежание вхождения в режим цикла.
Сначала всегда включается режим рекуперации, после исчерпания возможностей рекуперации по обогреву он остается на максимуме и включается канал нагрева. При работе канала охлаждения нагрев и рекуперация выключены.

Схемы подключения в вентиляционных системах

Система состоит из рекуператора с байпасом М7, смесительного узла для калорифера, смесительного узла для охладителя, приточного вентилятора М5, вытяжного вентилятора М6, канального (комнатного) датчика Т1 и накладного датчика Т2. Привод байпаса управляется сигналом 0-10 В. Сначала всегда включается режим рекуперации, после исчерпания по обогреву возможностей рекуперации он остается на максимуме и включается управление калорифером. В состав смесительного узла калорифера входят циркуляционный насос М2, обеспечивающий непрерывную циркуляцию теплоносителя, двух или трех ходовой регулирующий клапан, предназначенный для регулировки температуры теплоносителя и электропривод вентиля М1, управляемый сигналом 0-10 В от контроллера. В состав смесительного узла охладителя входят циркуляционный насос М4, обеспечивающий непрерывную циркуляцию теплоносителя, двух или трех ходовой регулирующий вентиль, предназначенный для регулирования температуры теплоносителя и электропривод вентиля М3, который управляется сигналом 0 -10 В от контроллера.

В система с фреоновым охладителем Klimat 301 управляет двумя ступенями фреонового охладителя - релейные выходы Q2 и Q3.
При работе водяного или фреонового охладителя рекуператор отключается.







Система состоит из вращающегося рекуператора с двигателем М7, смесительного узла для калорифера, смесительного узла для охладителя, приточного вентилятора М5, вытяжного вентилятора М6, канального (комнатного) датчика Т1 и накладного датчика Т2.
Двигатель рекуператора управляется сигналом 0-10 В. Сначала всегда включается режим рекуперации, после исчерпания возможностей рекуперации он остается на максимуме и включается управление калорифером. В состав смесительного узла калорифера входят циркуляционный насос М2, обеспечивающий непрерывную циркуляцию теплоносителя, двух или трех ходовой регулирующий клапан, предназначенный для регулировки температуры теплоносителя и электропривод вентиля М1, управляемый сигналом 0-10 В от контроллера. В состав смесительного узла охладителя входят циркуляционный насос М4, обеспечивающий непрерывную циркуляцию теплоносителя, двух или трех ходовой регулирующий вентиль, предназначенный для регулирования температуры теплоносителя и электропривод вентиля М3, который управляется сигналом 0-10 В от контроллера.
В система с фреоновым охладителем Klimat 301 управляет ступенями фреонового охладителя при помощи двух релейных выходов Q2 и Q3. При работе водяного или фреонового охладителя рекуператор отключается.
