ПРИМЕНЕНИЕ

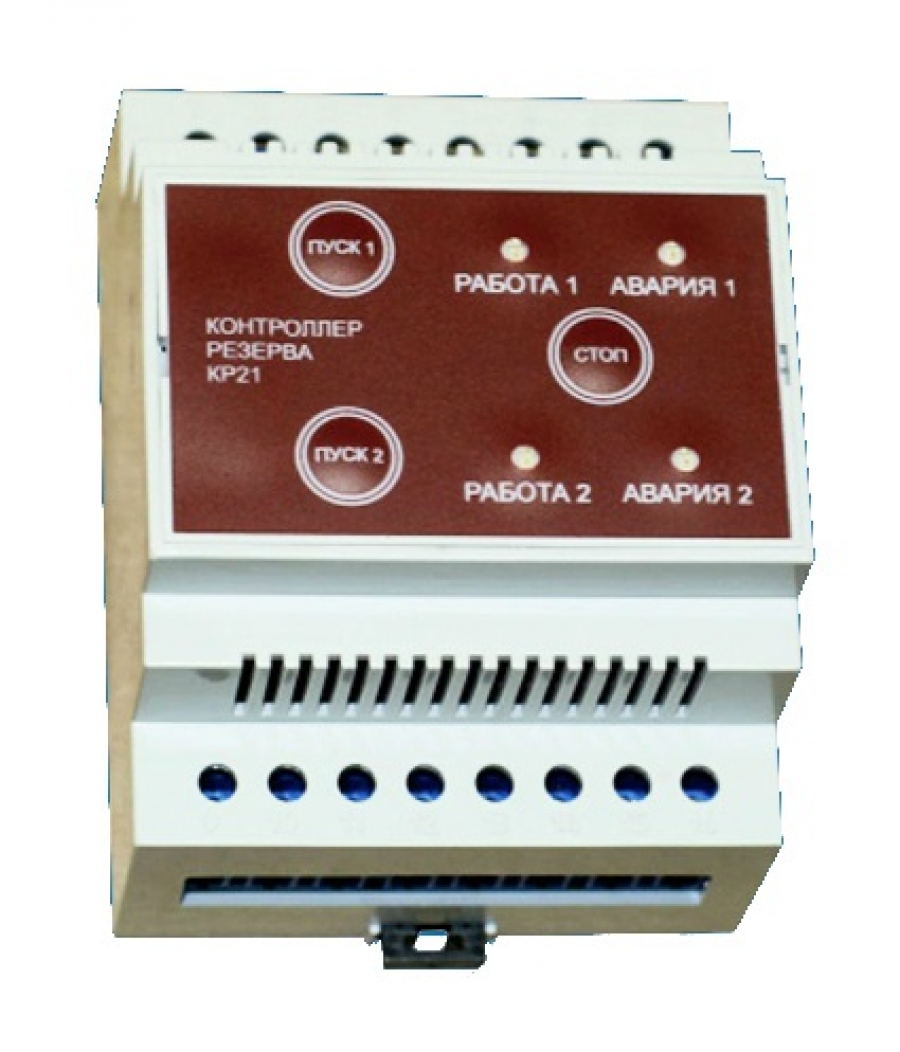

Микропроцессорный контроллер КР21 управляет работой основного и резервного вентиляторов, обеспечивая непрерывность работы вентиляционной системы.
При останове одного из вентиляторов второй будет включен через 10 секунд.
Предназначен для поддержания постоянного притока/вытяжки путем автоматического включения резервного вентилятора.
Описание работы
При нажатии кнопки ПУСК1/ПУСК2 подается питание на один из вентиляторов и загорается светодиод
РАБОТА1/РАБОТА2. Но если в течение 30 секунд сигнала нет, то загорается светодиод АВАРИЯ1/АВАРИЯ2 и включается резервный вентилятор. Если сигнал с датчика давления пропадает уже при работающем вентиляторе, то через 6 секунд автоматически включается резервный вентилятор с высвечиванием
сигнала АВАРИЯ.
Для подтверждения работы вентилятора можно использовать дифференциальное реле давления PS500
(PS1500).
Останов любого вентилятора производится нажатием кнопки СТОП.
Пуск/останов вентилятора можно также производить дистанционно, через контакты контроллера.
Преимущества, особенности
Управление основным и резервным вентилятором
Индикация состояния вентиляторов
Возможность удаленного управления
Характеристики
|
Мощность двигателя, кВт |
Линейный ток, А |
Автоматический выключатель Q1 и Q11 |
Магнитный пускатель КМ1 и КМ11 |
|
0,18 |
0,6 |
ВАМУ1 |
ПМУ0910М |
|
0,25 |
0,9 |
ВАМУ1,6 |
ПМУ0910М |
|
0,37 |
1,2 |
ВАМУ1,6 |
ПМУ0910М |
|
0,55 |
1,5 |
ВАМУ2,5 |
ПМУ0910М |
|
0,75 |
2 |
ВАМУ2,5 |
ПМУ0910М |
|
1,1 |
2,7 |
ВАМУ4 |
ПМУ0910М |
|
1,5 |
3,6 |
ВАМУ4 |
ПМУ0910М |
|
2,2 |
5,2 |
ВАМУ6,3 |
ПМУ0910М |
|
3,0 |
7,3 |
ВАМУ10 |
ПМУ0910М |
|
4,0 |
8,9 |
ВАМУ14 |
ПМУ0910М |
|
5,5 |
11,3 |
ВАМУ14 |
ПМУ1210М |
|
7,5 |
15,6 |
ВАМУ18 |
ПМУ1810М |
|
11 |
22 |
ВАМУ25 |
ПМУ2510М |
|
15 |
29 |
ВАМУ32 |
ПМУ3210М |
|
18,5 |
35 |
GV3P40 |
ПМУ4011М |
|
22 |
42 |
GV3P65 |
ПМУ5011М |
|
30 |
57 |
GV3P65 |
ПМУ6511М |
Схемы подключения
Q1 и Q11 — автоматические выключатели;
КМ1 и КМ11 — магнитные пускатели, катушка 220 В;
А1 — контроллер КР21; M1 — первый вентилятор; М2 — второй вентилятор; РD1 — дифференциальный
датчик давления PS500 первого вентилятора;
РD2 — дифференциальный
датчик давления PS500 второго вентилятора.
Включение/выключение вентиляторов производится с лицевой панели контроллера.
Q1 и Q11 — автоматические выключатели;
КМ1 и КМ11 — магнитные пускатели;
А1 — контроллер КР21; M1 — первый вентилятор; М2 — второй вентилятор; РD1 — дифференциальное
реле давления PS500 первого вентилятора;
РD2 — дифференциальное реле давления PS500 второго вентилятора;
ПУСК1 и ПУСК2 — НР кнопки; СТОП — НР кнопка.
Включение вентиляторов внешними кнопками ПУСК 1 и ПУСК 2. Выключение работающего вентилятора внешней кнопкой СТОП. Мощности основного и резервного вентиляторов могут быть разными.
Для дистанционного включения/выключения может быть применен пульт управления ПУ4.
Типовая схема вентиляционной установки с резервным вентилятором
M1 — первый вентилятор; М2 — второй вентилятор;
РD1 — дифференциальный реле давления PS500
первого вентилятора;
РD2 — дифференциальный реле давления PS500
второго вентилятора.
Если ни один из вентиляторов не включен:
при нажатии кнопки ПУСК1/ПУСК2 подается питание на один из вентиляторов М1/М2 и загорается светодиод РАБОТА1/РАБОТА2.
Если в течение 30 секунд сигнала нет, то загорается светодиод АВАРИЯ1/АВАРИЯ2 и включается другой вентилятор. Если в течение 30 секунд нет и другого подтверждающего сигнала, то загорается второй светодиод АВАРИЯ.
Если один из вентиляторов уже работает:
если сигнал, подтверждающий его работу, пропадает более чем на 10 секунд, то загорается светодиод АВАРИЯ и включается другой вентилятор.
Если в течение 30 секунд нет подтверждающего сигнала и от этого вентилятора, то загорается второй светодиод АВАРИЯ.
Кнопка СТОП останавливает работающий вентилятор и сбрасывает светодиоды АВАРИЯ.
