Тип

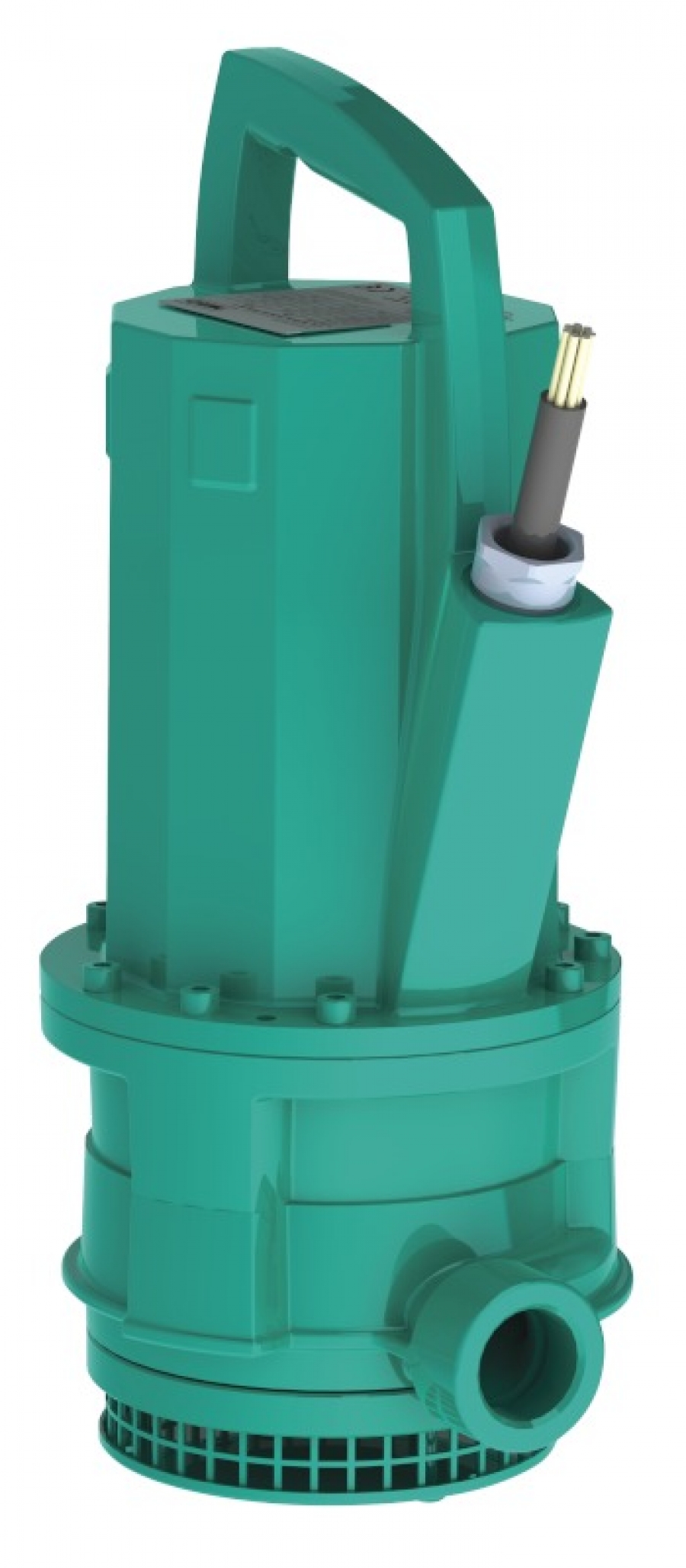

Погружной дренажный насос

Применение

В промышленности, напр., для отвода конденсата, перекачивания горячей воды и агрессивных жидкостей

Обозначение

Например: Wilo-Drain TMC 32M113/7,5x
TM Погружной дренажный насос длягорячей воды
T Исполнение
T = для горячей загрязненной воды до 95 °C
C = для промышленной загрязненной воды температурой до 95 °C
32 Номинальный диаметр напорного патрубка
32 = G 1¼ (TMT 32M), Rp 1¼ (TMT/TMC 32H)
40 = Rp 1½ (TMC 40)
M Исполнение рабочего колеса
H = полуоткрытое рабочее колесо канала
M = многолопастное рабочее колесо
113 Диаметр рабочего колеса в мм
7,5 /10 = номинальная мощность электродвигателя в кВт
x Материал исполнения
Ci = серый чугун
Br = бронза
St = литая нержавеющая сталь

Особенности/преимущества продукции

Для перекачивания жидкостей с температурой до 95 °C
Залитый кабельный ввод
Контроль температуры электродвигателя

Технические характеристики

Подключение к сети: 3~400 В, 50 Гц
Степень защиты: IP 68
Макс. глубина погружения: 7 м (TMT 32M); 5 м (TMT/TMC 32H, TMC 40)
Температура перекачиваемой жидкости: в погруженном состоянии = 3 – 95 °C
Длина кабеля: 10 м
Свободный проход для сферических частиц: 9 мм
Напорный патрубок: G 1¼ (TMT 32M); Rp 1¼ (TMT/TMC 32H); Rp 1½ (TMC 40)

Гидравлические характеристики

Оснащение/функции

Соединительный кабель для перекачиваемых жидкостей с температурой до 95 °C, неразъемное соединение
Контроль температуры обмотки с биметаллическим датчиком (только TMT 32M...)

Материалы

Исполнение "Ci" (TMT 32M)
Корпус насоса: EN-GJL-250
Рабочее колесо: EN-GJL-250
Вал: 1.4021
Скользящее торцевое уплотнение: SiC/SiC; графит/стеатит
Статические уплотнения: HNBR
Корпус электродвигателя: EN-GJL-250
Исполнение "Ci" (TMT 32H)
Корпус насоса: EN-GJL-250
Рабочее колесо: EN-GJL-250
Вал: 1.4122
Скользящее торцевое уплотнение: Двойное из графит/стеатит
Статические уплотнения: Viton
Корпус электродвигателя: EN-GJL-250
Исполнение "Br"
Корпус насоса: G-CuSn10
Рабочее колесо: G-CuSn10
Вал: 1.4122
Скользящее торцевое уплотнение: Двойное из графит/керамика
Статические уплотнения: Viton
Корпус электродвигателя: G-CuSn10
Исполнение "St"
Корпус насоса: 1.4408
Рабочее колесо: 1.4408
Вал: 1.4571
Скользящее торцевое уплотнение: Двойное из графит/керамика
Статические уплотнения: PTFE/тефлон
Корпус электродвигателя: 1.4408

Описание/конструкция

Полностью погружной дренажный насос для отвода сточных вод для вертикальной установки в погруженном состоянии для перекачивания химически активных жидкостей с температурой до 95 °C (в зависимости от материала изготовления: из серого чугуна, бронзы или литой нержавеющей стали).
Гидравлическая часть
Гидравлический корпус и рабочее колесо в зависимости от типа изготавливаются из серого чугуна, бронзы или литой нержавеющей стали. Подсоединение с напорной стороны выполнено в качестве горизонтального резьбового соединения.
Электродвигатель (TMT 32M...)
Применяются электродвигатели с сухим ротором в трехфазном исполнении для прямого пуска. Вырабатываемое в процессе работы тепло передаетсянепосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы(S1), а в непогруженном состоянии – в повторно-кратковременном режиме работы(S3).
Уплотнение со стороны насоса и со стороны электродвигателей осуществляется двумя скользящими торцевыми уплотнениями. Камера уплотнений между торцевыми уплотнениями заполнена медицинским белым маслом.
Помимо этого, электродвигатели оснащены следующими устройствами контроля:
Контроль герметичности моторного отделения
Контроль герметичности сигнализирует о поступлении воды в моторное отделение.
Термический контроль электродвигателя защищает обмотку от перегрева. В стандартном исполнении для этих целей применяются биметаллические датчики.
Соединительный кабель в соответствии в стандартном исполнении со свободным концом, длиной 10 м, с продольно герметичным кабельным защищает электродвигатель.
Электродвигатель (TMT 32H/TMC...)
Электродвигатель представляет собой трехфазный электродвигатель с самоохлаждением и помехозащищенный и в зависимости от исполнения изготавливается из серого чугуна, бронзы или литой нержавеющей стали. Охлаждение электродвигателя осуществляется маслом, которым он заполнен. Вырабатываемое в процессе работы тепло передается в перекачиваемую и окружающую среду через части корпуса. Поэтому агрегат может использоваться в погруженном состоянии в длительном режиме работы и в непогруженном состоянии в повторно-кратковременном режиме работы.
Уплотнение со стороны насоса и со стороны электродвигателя осуществляется двумя скользящими торцевыми уплотнениями. Камера уплотнений между скользящими торцевыми уплотнениями заполнена смазочным маслом класса C согласно DIN 51517.
Кабель термостойкий и подвод кабеля в корпус электродвигателя герметично залит. Кабель длиной 10 м со свободными концами. В исполнении из литой нержавеющей стали дополнительно прилагается еще кабельный защитный шланг.

Комплект поставки

Погружной дренажный насос
Инструкция по монтажу и эксплуатации
