Тип

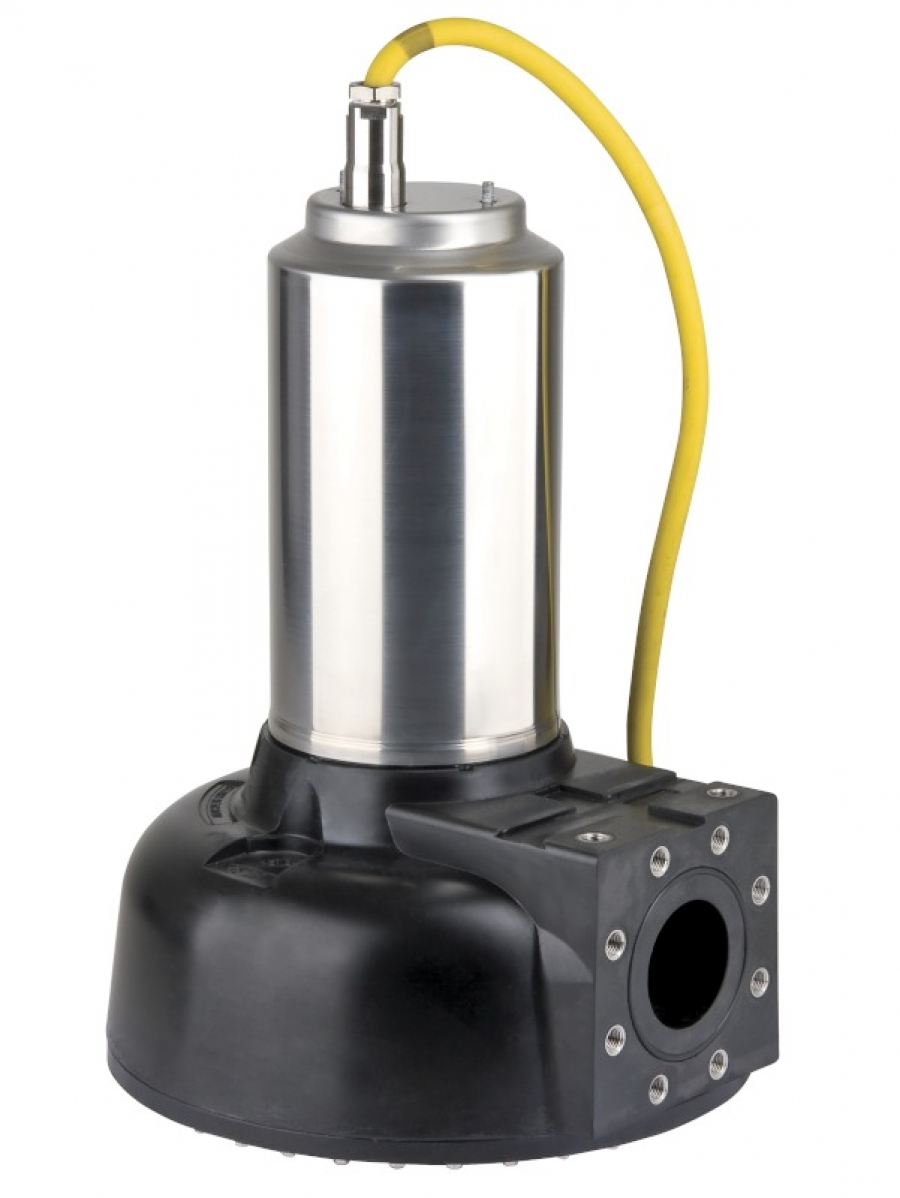

Погружной дренажный насос длясточных вод с двигателем для промышленных применений

Применение

Перекачивание загрязненной и дренажной воды, а также сточных вод с содержанием фекалий, коммунальных и промышленных сточных вод для
водоотведения из бытовой канализации и канализации земельных участков
на станциях водоснабжения и отвода сточных вод
на очистных сооружениях
из промышленных и технологических систем

Обозначение

Например: Wilo‐Drain TP 80 E 160/17
TP Погружной насос
80 Номинальный внутренний диаметр [мм]
E Одноканальное рабочее колесо
160 Номинальный внутренний диаметр рабочего колеса [мм]
17 Мощность P2 [кВт] (=значение/10 = 1,7 кВт)

Особенности/преимущества продукции

Самоохлаждающийся электродвигатель для использования в погруженном и непогруженном состоянии
Коррозионностойкийкорпус электродвигателя из нержавеющей стали 1.4404
Запатентованная незасоряемая гидравлическая часть
Продольно герметичный ввод кабеля
Небольшой вес

Технические характеристики

Подключение к сети: 3~400 В, 50 Гц
Режим работы в погруженном и непогруженном состоянии: S1
Класс защиты: IP 68
Класс изоляции: F
Макс. температура перекачиваемой жидкости: 3 ‐ 40 °C
Свободный проход: 80 или 95 мм
Макс. глубина погружения 20 м

Гидравлические характеристики

Оснащение/функции

Термический контроль электродвигателя
Контроль герметичности в моторе
Допуск ATEX
Охлаждающий кожух

Описание/конструкция

Погружной дренажный насос длясточных вод с двигателем в виде блочного агрегата для стационарной и мобильной установки в погруженном и непогруженном состоянии.
Гидравлическая часть
Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения DN 80 или DN 100. Применяется одноканальное рабочее колесо.
Электродвигатель
Электродвигатели насосов с сухим ротором с серийным незасоряемым охлаждающим кожухом. Посредством данного кожуха тепло отдается непосредственно в перекачиваемую среду. Благодаря этому данные агрегаты можно использовать как в погруженном, так и в непогруженном состоянии в длительном режиме работы или кратковременно.
Кроме того, электродвигатель оснащен контролем герметичности и термическим контролем электродвигателя. Для защиты моторов от попадания перекачиваемых жидкостей имеется камера уплотнений. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.
Продольно герметичный кабельный ввод, стандартная длина кабеля составляет 10 м.
Уплотнение
Уплотнение со стороны насоса и перекачиваемых жидкостей реализуется посредством двух скользящих торцовых уплотнениий, не зависящих от направления вращения.

Материалы

Корпус насоса: PUR
Рабочее колесо: PUR
Вал: нержавеющая сталь 1.4404
Скользящее торцовое уплотнение со стороны насоса: SiC/SiC
Скользящее торцовое уплотнение со стороны электродвигателя: C/Cr
Статическое уплотнение: NBR
Корпус электродвигателя: нержавеющая сталь 1.4404

Комплект поставки

Готовый к подключению насос с соединительным кабелем длиной 10 м (свободным концом кабеля)
Инструкция по монтажу и эксплуатации

Принадлежности

Подвесное приспособление
Цепь
Обратный клапан и задвижка
Различные переходники для напорного патрубка и шланги
Приборы управления и реле
