Тип

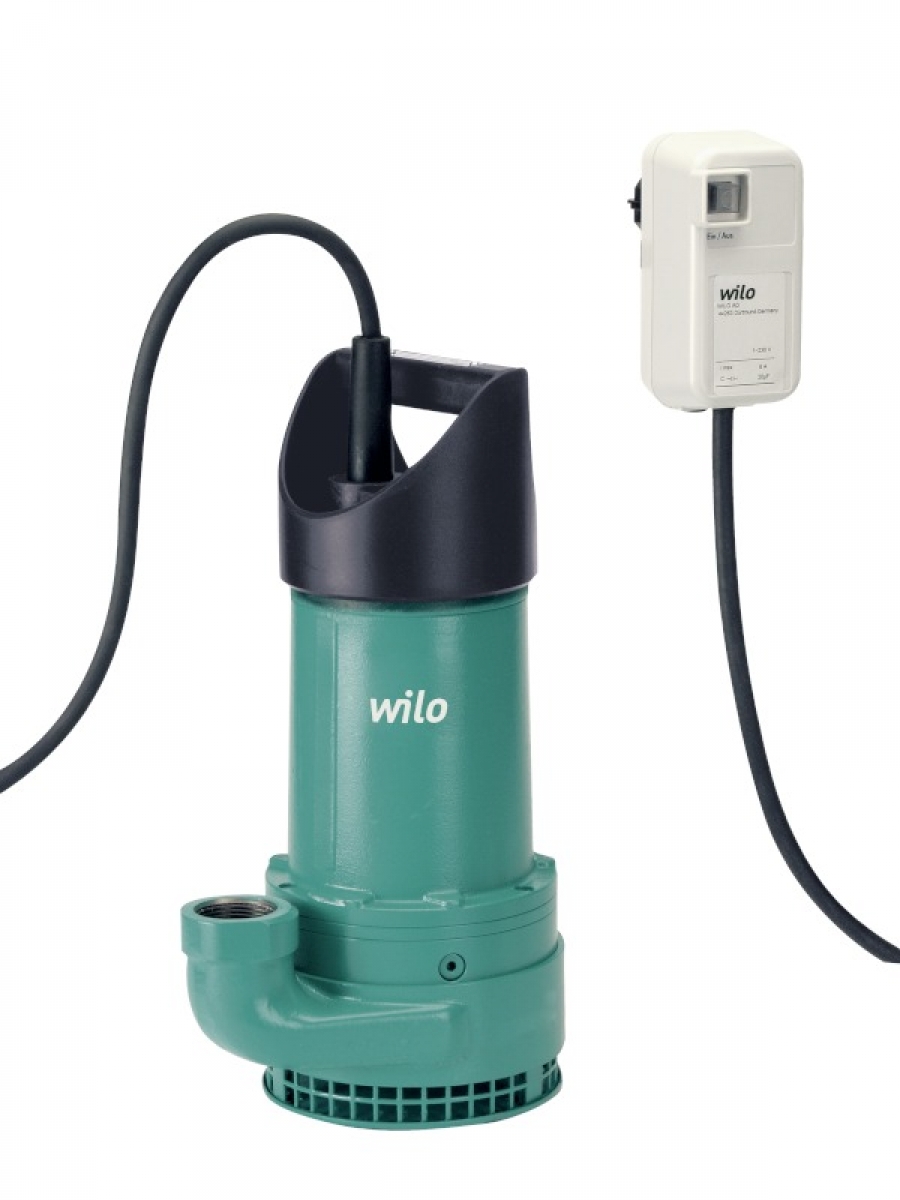

Погружной дренажный насос
Обозначение
Например: Wilo-EMU KS 15 X
KS Насос для грязной воды
15 Код модели насоса
X Варианты исполнения
Возможные исполнения:
E Однофазное подключение
ES Однофазное подключение + поплавковый выключатель
D Трехфазное подключение
DS Трехфазное подключение + поплавковый выключатель
DMS Трехфазное подключение + реле электродвигателя + поплавковый выключатель
E0 Однофазное подключение без штекера (открытый конец кабеля)
D0 Трехфазное подключение без штекера (открытый конец кабеля)
GG Корпус электродвигателя из серого чугуна
Ceram Агрегат с покрытием Ceram
Ex с допуском по взрывобезопасности
Z Напорный патрубок сверху по центру
H Рабочее колесо высокого давления
M Рабочее колесо среднего давления
N Рабочее колесо низкого давления
Применение
Для перекачивания загрязненной воды с содержанием инородных частиц макс. Ø 45 мм (в зависимости от типа)
из котлованов, водоемов и шахт
из затопленных подвалов
в фонтанах
Особенности/преимущества продукции
Долгий срок службы
Прочная конструкция
При низком уровне воды возможно всасывание воды вместе с воздухом
Подходит для длительного режима работы (S1)
Готовность к подключению
Технические характеристики
Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Класс защиты: IP 68
Макс. глубина погружения: 12,5 м
Температура перекачиваемых жидкостей: 3...40 °C
Длина кабеля: 10 м/20 м
Свободный проход: 5 – 45 мм (в зависимости от типа)
Напорный патрубок: G 1¼, G 2, G 2½, G 3, G 4 (в зависимости от типа)
Гидравлические характеристики
Оснащение/функции
Готовы к подключению
Термический контроль электродвигателя
Охлаждающий корпус (в зависимости от типа)
Разъемный соединительный кабель
Описание/конструкция
Погружной дренажный насос в виде блочного агрегата, для мобильной установки в погруженном и непогруженном состоянии.
Гидравлическая часть
Спуск с напорной стороны выполнен в качестве горизонтального или вертикального резьбового соединения. Для типов с горизонтальным напорным патрубком встроено колено 90 °, чтобы обеспечить вертикальный спуск. В качестве рабочих колес используются полуоткрытые рабочие колеса для канала со свободным проходом в 5...45 мм.
Электродвигатель
В зависимости от типа используются электродвигатели с сухим ротором или самоохлаждающиеся электродвигатели в исполнении однофазного или трехфазного тока. Самоохлаждающиеся электродвигатели заполнены маслом, электродвигатели с сухим ротором имеют термический контроль и охлаждающий кожух. Взрывозащищенные агрегаты KS 5, KS 6 и KS 16 оснащены электродвигателем с сухим ротором без охлаждающего кожуха. Все типы могут использоваться как в погруженном, так и непогруженном состоянии в длительном режиме работы. За счет этого обеспечивается работа с подсосом воздуха.
Для защиты моторов от попадания перекачиваемых жидкостей имеется камера уплотнений. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.
Кабель отсоединяемый, длина кабеля составляет 10 м или 20 м. Исполнение S оснащено поплавковым выключателем. Все типы оснащены штекером. Исполнения DMS оснащены прибором управления со встроенным реле электродвигателя.
Уплотнение
Уплотнение со стороны перекачиваемых жидкостей и электродвигателя реализуется посредством скользящего торцового уплотнения, не зависящего от направления вращения.
Материалы
Корпус электродвигателя: Al или EN-GJL 250 (независимый от типов или исполнения)
Корпус насоса: EN-GJL250
Рабочее колесо: EN-GJL250
Вал: 1.4021
Уплотнение со стороны электродвигателя: скользящее торцовое уплотнение в различных конфигурациях материалов
Уплотнение со стороны насоса: скользящее торцовое уплотнение SiC/SiC
Статические уплотнения: FPM
Комплект поставки
Готовый к подключению насос с соединительным кабелем длиной 10 м (начиная от KS 24, 20 м) и штекером для однофазного или трехфазного тока, быстроразъемная муфта Storz или GEKA, при необходимости колено с углом 90° для подключения вертикального напорного трубопровода, инструкция по монтажу и эксплуатации.
