Тип

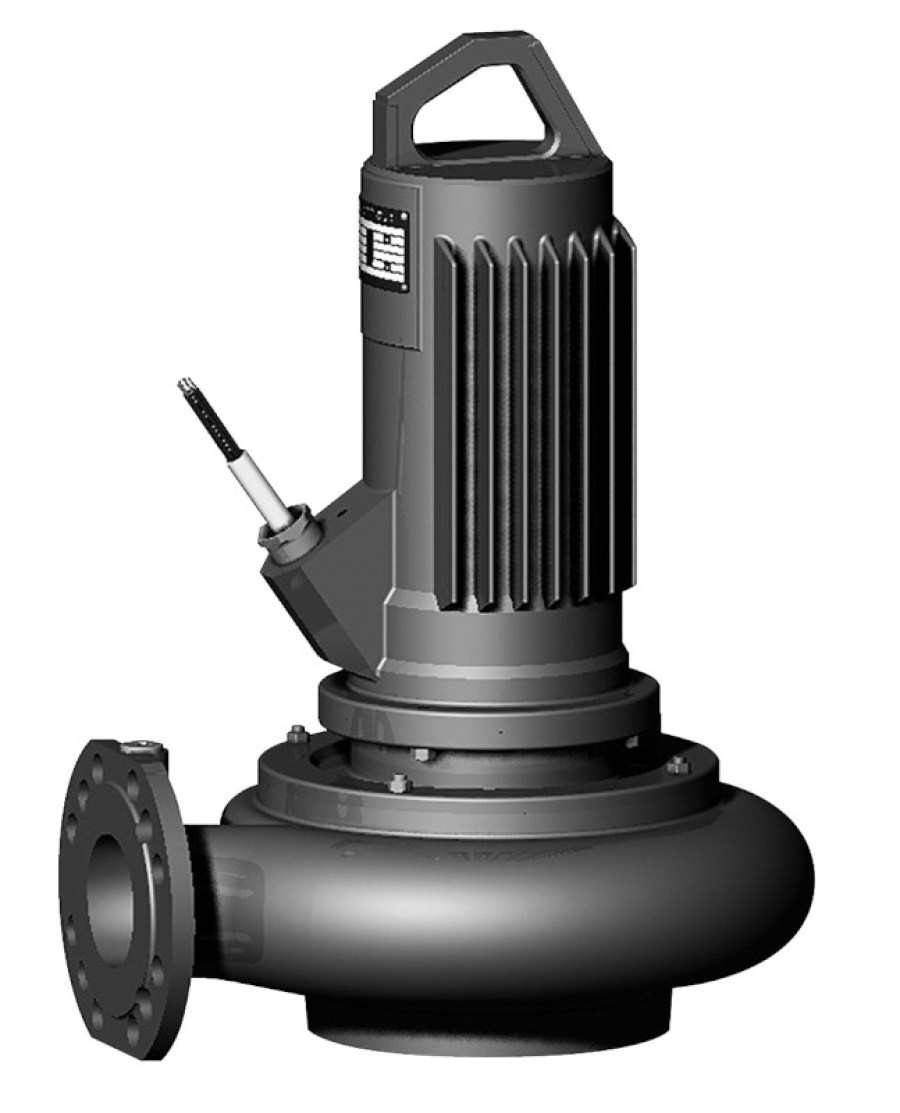

Погружной дренажный насос для сточных вод с двигателем.

Применение

Перекачивание сточных вод с содержанием фекалий на очистных сооружениях и канализационных насосных станциях
Канализация населённых пунктов и отвод хозяйственно-питьевой воды
Строительное и промышленное использование

Обозначение

Например: Wilo-EMU FA 08.22W-133+T12-2/11
FA Погружной дренажный насос для отвода сточных вод
08 Номинальный диаметр напорного патрубка DN 80
22 Условный показатель подача-напор
W Тип рабочего колеса(W = свободновихревое рабочее колесо, E = одноканальное рабочее колесо)
133 Диаметр рабочего колеса [мм]
T Тип электродвигателя
12 Типоразмер
2 Число полюсов электродвигателя
11 Длина пакета [см]

Особенности/преимущества продукции

Высокопрочное исполнение из серого чугуна
Надежность в эксплуатации благодаря гидравлическим частям со свободновихревыми и одноканальными рабочими колесами с большим свободным проходом
Масляная камера с опциональным внешним контролем
Продольно герметичный ввод кабеля

Технические характеристики

Подключение к сети: трехфазная сеть, 400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Режим работы в непогруженном состоянии: S1, S2-15 или S2-30 (в зависимости от типа)
Датчик контроля температуры обмотки электродвигателя
Класс защиты: IP 68
Класс изоляции: F
Температура перекачиваемой жидкости: 3 - 40 °C
Длина кабеля: 10 м
Свободный проход от 45 до 100 мм.
Постоянно смазывающиеся подшипники качения
Макс. глубина погружения 20 м

Гидравлические характеристики

Оснащение/функции

Возможна стационарная установка в непогруженном состоянии в режиме работы S1 и S2 (в зависимости от типа)
Тяжелое прочное исполнение из серого чугуна
Несложная установка посредством подвесного приспособления или опорной лапы насоса

Описание/конструкция

Погружной дренажный насос длясточных вод с двигателем в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения. Максимально допустимое содержание сухого вещества составляет в зависимости от типа гидравлической части и рабочего колеса макс. 8 %.
Используются следующие типы рабочих колес:
Свободновихревое рабочее колесо (W)
Одноканальное рабочее колесо (E)
Все гидравлические части с одноканальными рабочими колесами (Е) оснащены щелевыми уплотнительными кольцами из закаленного металла (исключение: FA 08.41E). Они производительность агрегата в течение долгого времени на одинаковом уровне.
Электродвигатель
Электродвигатели насосов с сухим ротором (электродвигатель T) отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в длительном режиме работы. В зависимости от типоразмера они могут эксплуатироваться в непогруженном состоянии в кратковременном режиме работы.
У всех моторов имеется камера уплотнений для защиты электродвигателя от попадания перекачиваемых жидкостей. Она доступна также снаружи и в виде опции может контролироваться при помощи электрода контроля герметичности камеры уплотнений.
Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.
Ввод кабеля моторов T продольно герметичный. Длина кабеля составляет 10 м.
Уплотнение
В зависимости от типа электродвигателя имеются следующие варианты уплотнения со стороны перекачиваемых жидкостей и со стороны электродвигателя:
Вариант H: со стороны перекачиваемых жидкостей со скользящим торцовым уплотнением, со стороны электродвигателя – с двумя радиальными манжетными уплотнениями
Вариант G: два скользящих торцовых уплотнения независимого действия

Материалы

Корпус насоса: EN-GJL-250
Рабочее колесо: EN‐GJL или EN‐GJS
Статические уплотнения: NBR
Скользящее торцовое уплотнение со стороны насоса: SiC/SiC
Скользящее торцовое уплотнение со стороны электродвигателя: SiC/SiC (в зависимости от типа)
Манжетное уплотнение вала со стороны электродвигателя: NBR (в зависимости от типа)
Корпус электродвигателя: EN-GJL-250
Вал: нержавеющая сталь 1.4021

Комплект поставки

Готовый к подключению насос с соединительным кабелем длиной 10 м без штекера
Инструкция по монтажу и эксплуатации

Принадлежности

Подвесное приспособление или опора насоса
Различные переходники для напорного патрубка и муфты Storz
Цепи
Приборы управления, реле и штекеры
