Тип

Насос для отвода воды из подвалов, охлаждаемый водой.

Применение

Для перекачивания чистой или слегка загрязненной воды
из резервуаров, шахт или котлованов
при затоплении
для отвода воды из спусков в подвалы и подвалов
TMR
TMR подходит для понижения уровня воды до остаточного уровня в 2 мм.
TMW
Погружные насосы, которые применяются в приямках насоса, и к которым поступает вода из стиральных машин, мыльная вода из раковин и душевых кабин, значительно ограничены в отношении срока службы за счет воздействия осаждающихся веществ. Данные осаждающиеся вещества могут накапливаться в насосной шахте и, тем самым, быть причиной засорения и образования неприятных запахов.

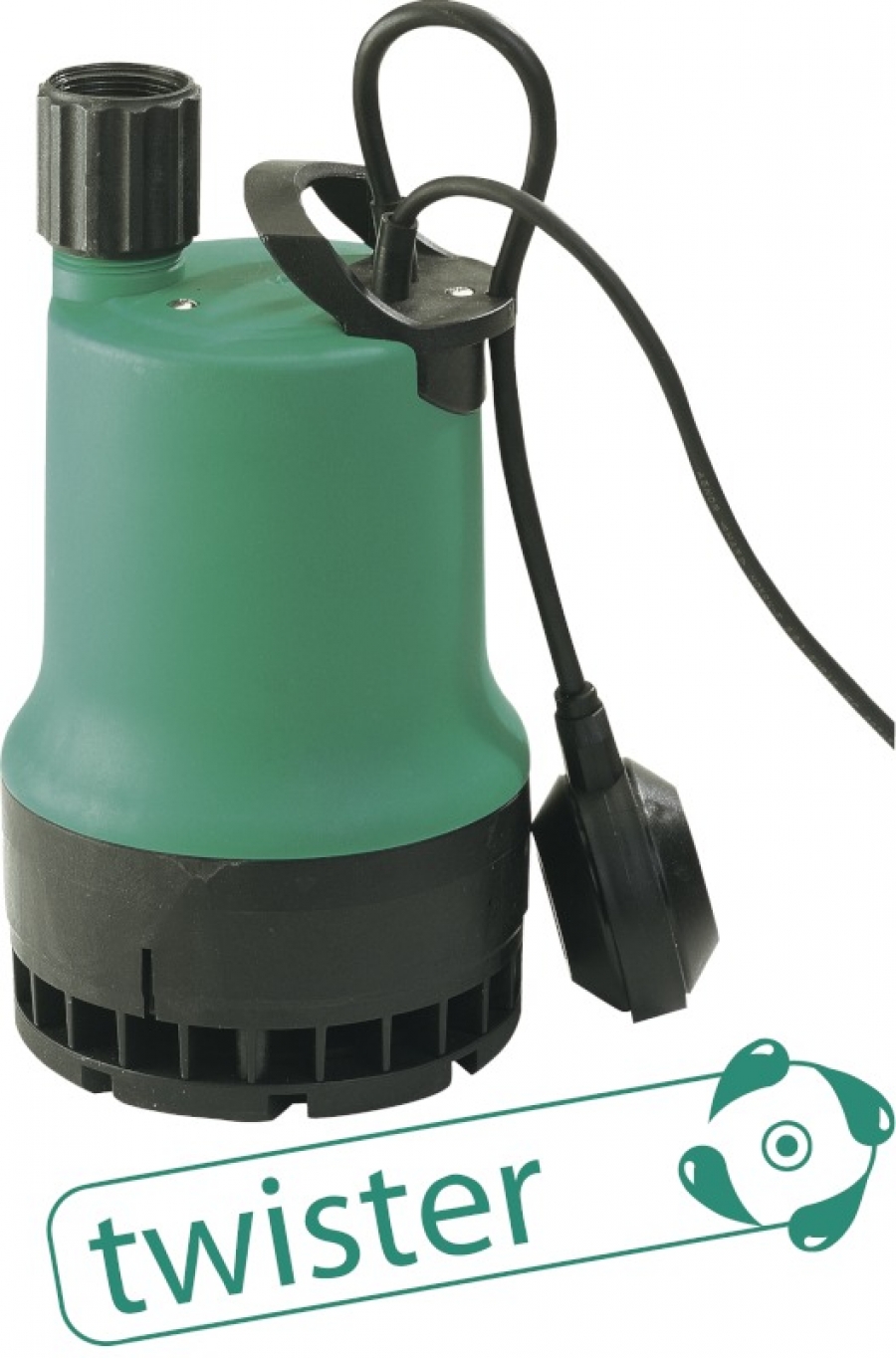

Насос Wilo‐Drain TMW 32 благодаря своему взмучивающему устройству предотвращает накопления данных осаждающихся веществ и убирает их вместе с перекачиваемой средой. За счет этого уменьшаются расходы и затраты времени на регулярную очистку шахты. Также снижаются до минимума проблемы при утилизации шлама и соблюдении гигиенических требований охраны труды при очистке приямка насоса.

Обозначение

Например: Wilo-Drain TM 32/7
TM Погружной насос
32 Номинальный диаметр напорного патрубка
/7 Макс. напор [м]
Например: Wilo-Drain TMW 32/11 HD
TM Погружной насос
W W = со взмучивающим устройством
R = для откачивания до минимального уровня
32 Номинальный диаметр напорного патрубка
/11 Макс. напор [м]
HD Для агрессивных перекачиваемых жидкостей

Особенности/преимущества продукции

Минимальный уровень остаточных вод 2 мм для абсолютной надежности
Эргономичная ручка для переноски, небольшой вес, готовое к подключению исполнение (Plug & Pump)
Эксплуатационная надежность благодаря встроенному охлаждающему кожуху, торцовому уплотнение с камерой уплотнений и электродвигатель, помещенный в кожух из нержавеющей стали.
Длина кабеля в зависимости от типа от 3 до 10 м
Температура перекачиваемой жидкости макс. 90° C

Технические характеристики

Подключение к сети 1~230 В, 50 Гц
Класс защиты IP 68
Глубина погружения макс. 3 м
Температура перекачиваемых жидкостей 3 ‐ 35° C, кратковременно до 3 минут макс. 90° C
Длина кабеля в зависимости от типа от 3 до 10 м
свободный проход 10 мм (TMR: 2 мм)
Напорный патрубок Rp 1 ¼

Гидравлические характеристики

Оснащение/функции

Готовы к подключению
Термический контроль электродвигателя
Охлаждающий кожух
Соединительный кабель

Материалы

Корпус насоса PP‐GF30
Рабочее колесо PPE/PS-GF20
Вал 1.4104 (AISI 430F)/1.4404 (AISI 316L) (при TMW 32/11 HD)
Манжетное уплотнение: со стороны электродвигателя NBR, со стороны насоса графит/керамика
Корпус электродвигателя 1.4301(AISI 304) / 1.4404 (AISI 316L) (для TMW 32/11 HD)

Описание/конструкция

Погружной насос подходит для полностью автоматической работы в стационарных условиях. При мобильном использовании к напорному патрубку подключается шланг соответствующей длины, при стационарном использовании — трубопровод. Согласно EN 60335-2,41 следует установить предоставляемое заказчиком устройство защитного отключения при перепаде напряжения (предписание при установке вне здания), срабатывающее при появлении тока срабатывания 30 мА.
Насосы серии TM с открытым многолопасным рабочим колесом и свободным проходом в 10 мм согласно EN 12050-2 (за исключением TMR) для дренажного водотведения.
Насос постоянно охлаждается посредством перекачиваемой жидкости протекающей между внешним корпусом насоса и корпусом электродвигателя из нержавеющей стали. Серийно встроенное термическое реле электродвигателя обеспечивает длительную защиту насоса. Насос оснащен соединительным кабелем со штекером с защитным контактом длиной 3 и 10 м, а также поплавковым выключателем (не TM 32/8-10M).
TMR
Насосы Wilo-Drain TMR разработаны для особого случая, когда количество остаточной воды должно как можно более низким. Специальный всасывающий фильтр обеспечивает откачивание среды до остаточного уровня в 2 мм.
TMW
TMW благодаря своей конструкции непрерывно создает завихрение в области всасывания насоса. Что исключает загрязнение приямка.
За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведений техобслуживания.
За счет деактивирования устройства Twister (см. инструкцию по монтажу и эксплуатации) характеристика повышается на 1 м.
Электродвигатель
Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от перегрева с автоматическим включателем, срабатывающим после останова насоса.
Кабель
Для эксплуатации вне здания следует применять кабель для подключения к электропитанию длиной 10 м согласно DIN EN 60335-2-41 (в других странах действуют другие предписания).
Уплотнение насоса/электродвигателя
Скользящее торцовое уплотнение со стороны рабочего колеса, манжетное уплотнение вала со стороны электродвигателя, между уплотнениями находится масляная камера.

Комплект поставки

Готовый к подключению насос с кабелем, штекером и встроенным поплавковым выключателем (кроме TM 32/8), прилагающимся обратным клапаном (кроме TM 32/7), инструкцией по монтажу и эксплуатации.
