Тип

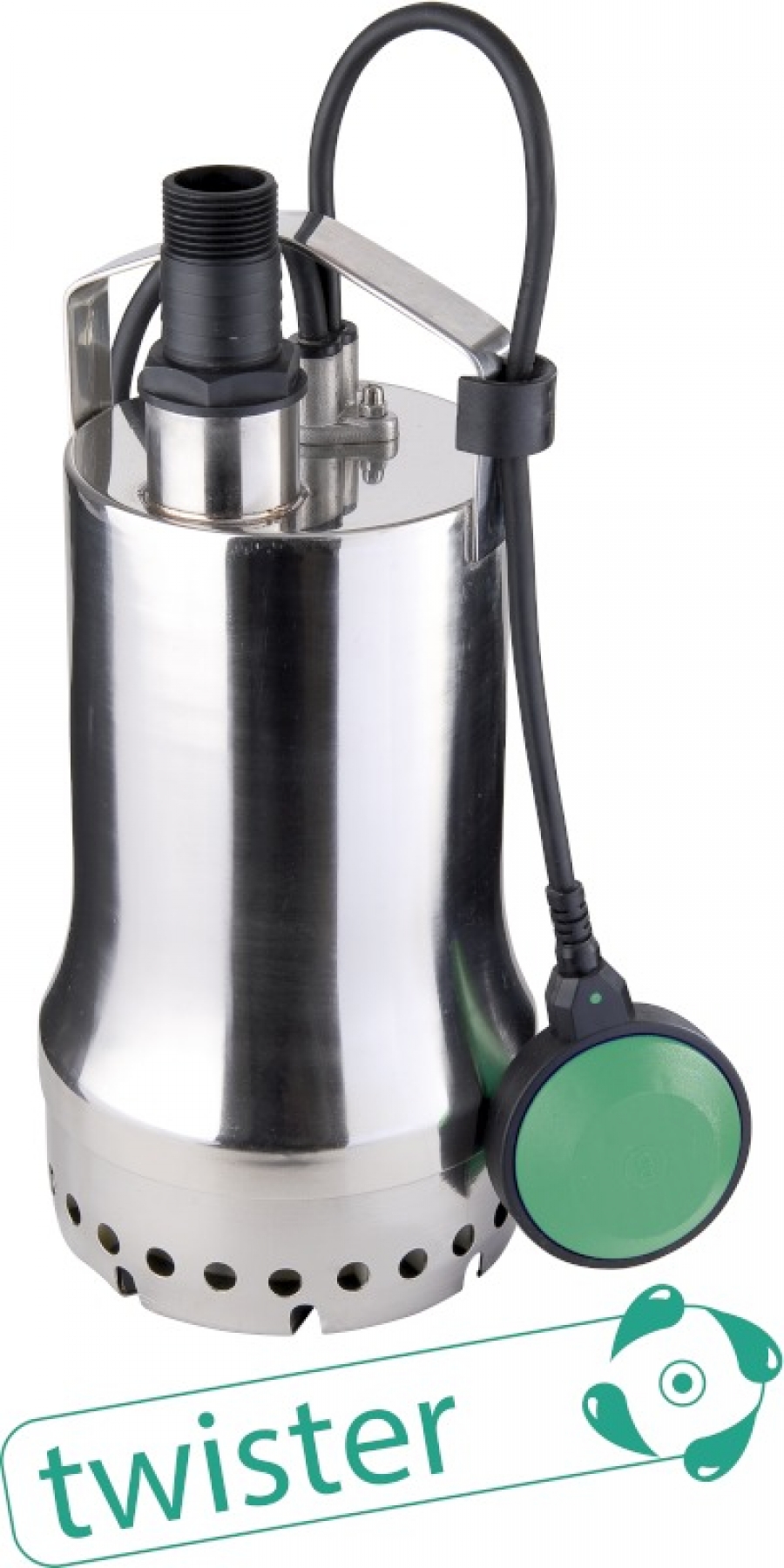

Насос для отвода воды из подвалов, охлаждаемый водой.

Применение

Для перекачивания чистой или слегка загрязненной воды из резервуаров, шахт или котлованов при затоплении,
для отвода воды из спусков в подвалы и подвалов, из области домашнего хозяйства (вода из стиральных машин, мыльный щелок) из небольших фонтанов, водопадов или ручьев.
TSW
Погружные насосы, которые применяются в приямках насоса, и к которым поступает вода из стиральных машин, мыльная вода из раковин и душевых кабин, значительно ограничены в отношении срока службы за счет воздействия осаждающихся веществ. Данные осаждающиеся вещества могут накапливаться в насосной шахте и, тем самым, быть причиной засорения и образования неприятных запахов.
Насос Wilo‐Drain TSW 32 благодаря своему взмучивающему устройству предотвращает накопления данных осаждающихся веществ и убирает их вместе с перекачиваемой средой. За счет этого уменьшаются расходы и затраты времени на регулярную очистку шахты. Также снижаются до минимума проблемы при утилизации шлама и соблюдении гигиенических требований охраны труды при очистке приямка насоса.

Обозначение

Например: Wilo-Drain TS 32/9 A
TS T = погружной насос
S = загрязненная вода
32 Номинальный диаметр напорного патрубка
/9 Макс. высота подачи [м]
A С поплавковым выключателем
Например: Wilo-Drain TSW 32/11 A
TS T = погружной насос
S = загрязненная вода
W W = со взмучивающим устройством
32 Номинальный диаметр напорного патрубка
/11 Макс. высота подачи [м]
A С поплавковым выключателем

Особенности/преимущества продукции

Прочный, ударостойкий корпус из нержавеющей стали – идеален для мобильного использования
Взмучивающее устройство (TSW): всегда чистая насосная шахта и не возникает запаха от перекачиваемых сред
Быстрая установка готового к подключению насоса (Plug & Pump)
Охлаждающий кожух и контроль температуры электродвигателя
Высококачественное уплотнение электродвигателя с дополнительным устройством отделения загрязнений
Отсоединяемый кабель электропитания и поплавковый выключатель

Технические характеристики

Подключение к сети 1~230 В, 50 Гц
Вид защиты IP 68
Глубина погружения макс. 10 м
Температура перекачиваемой жидкости макс. 3 ‐ 35° C, кратковременно до 3 мин. макс. 90° C
Длина кабеля 10 м
Свободный проход для сферических частиц 10 мм
Напорный штуцер Rp 1 ¼, патрубок для подключения шланга ⌀ 32 мм, R1

Гидравлические характеристики

Оснащение/функции

Готовность к работе
Термическое реле электродвигателя
Охлаждающий кожух
Соединительный кабель

Материалы

Корпус насоса: 1.4301 (AISI 304)
Рабочее колесо: SPL
Вал: 1.4401 (AISI 316)
Манжетное уплотнение: со стороны электродвигателя NBR, со стороны насоса графит/керамика
Корпус электродвигателя: 1.4301 (AISI 304)

Описание/конструкция

Погружной насос подходит для полностью автоматической работы в стационарных условиях. При мобильном использовании к напорному патрубку подключается шланг соответствующей длины, при стационарном использовании - трубопровод.
Согласно EN 60335‐-2,41 следует установить предоставляемый заказчиком защитный выключатель (предписание при установке вне здания), срабатывающий при появлении тока утечки 30 мА.
Дополнительно TSW
TSW благодаря своей конструкции непрерывно создает завихрение в области всасывания насоса. Что исключает загрязнение приямка.
За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведений техобслуживания.
Электродвигатель
Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от перегрева с автоматическим повторным включением. Конденсатор находится внутри.
Кабель
Для эксплуатации вне здания следует предусмотреть наличие кабеля для подключения к электропитанию длиной 10 м согласно DIN EN 60335-2-41 (в других странах действуют другие предписания).
Уплотнение насоса/электродвигателя
Высокая надежность эксплуатации за счет манжетного уплотнения, состоящего из скользящего торцового уплотнения со стороны насоса и манжетного уплотнения со стороны электродвигателя, а также предварительно включенного устройства отделения загрязнений для дополнительной защиты скользящего торцового уплотнения и масляной камеры.

Комплект поставки

Готовый к подключению насос с кабелем, штекером и встроенным поплавковым выключателем, прилагающимся обратным клапаном и шланговым патрубком (Ø 32 мм, R1), инструкцией по монтажу и эксплуатации.
