Тип

Погружной дренажный насос для отвода сточных вод с режущим механизмом для повторно-кратковременного и непрерывного режима эксплуатации для стационарной и мобильной установки в погруженном состоянии.

Применение

Перекачивание сточных вод с фекалиями, а также бытовых и промышленных сточных вод, в том числе с длинноволокнистыми включениями в перечисленных ниже сооруженияхвариантах применения.
Напорного водоотведения
Водоотведения из бытовой канализации
Отвода сточных вод
Водного хозяйства
Очистных сооружений;

Обозначение

Пример: Wilo-Rexa CUT GE03.26/P-T15-2-540X/P
Rexa Погружной дренажный насос для отвода сточных вод
CUT Серия с режущим механизмом
GE Исполнение гидравлической части:
GI = внутренний режущий механизм
GE = наружный режущий механизм
03 Номинальный диаметр напорного патрубка:
03 = DN 32
04 = DN 40
26 Напор при нулевой подаче в м
P Исполнение электродвигателя:

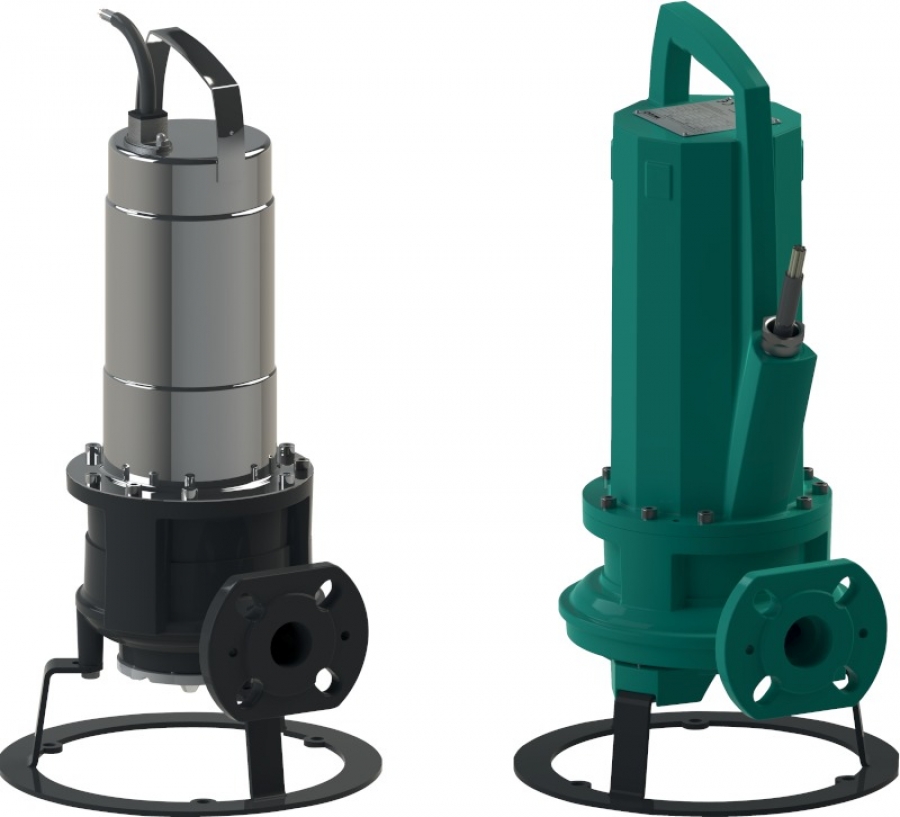

S = Корпус электродвигателя из нержавеющей стали
P = Корпус электродвигателя из серого чугуна
T Тип электроподключения к сети:
M = 1~
T = 3~
15 Значение/10 = мощность электродвигателя P2 в кВт
2 Число полюсов электродвигателя
5 Частота (5 = 50 Гц, 6 = 60 Гц)
40 Обозначение напряжения
X Допуск по взрывобезопасности
Без приписки = без допуска по взрывозащите
X = с допуском по взрывобезопасности
O Дополнительное электрооборудование:
без приписки = со свободный концом кабеля
P = со штекером

Особенности/преимущества продукции

Высокая надежность
благодаря высокопрочному исполнению из серого чугуна с сертификатом ATEX и водостойким кабельным защищает электродвигатель
Высокая эксплуатационная надежность
благодаря исполнению с внешним режущим механизмом
Продолжительный срок службы
благодаря высококачественному уплотнению электродвигателя с помощью двух независимых скользящих торцевых уплотнений и опциональному стержневому электроду для контроля герметичности камеры уплотнений

Технические характеристики

Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Режим работы в непогруженном состоянии: S2-15 мин/S2-30 мин; S3 10%/S3 25% (в зависимости от типа электродвигателя)
Класс защиты: IP 68
Класс нагревостойкости изоляции: F
Температура перекачиваемой жидкости: 3...40 °C, макс. 60 °C на 3 минуты
Макс. глубина погружения: 20 м
Длина кабеля: 10 м

Гидравлические характеристики

Оснащение/функции

Режущий механизм с внутренним и внешним ножом
Контроль температуры обмотки с помощью встроенного биметаллического датчика
Сертификат ATEX (на исполнении «P»)
Опциональный внешний стержневой электрод для контроля герметичности камеры уплотнений

Описание/конструкция

Погружной насос для отвода сточных вод со внутренним или внешним режущим механизмом в виде блочного агрегата с возможностью полного погружения для стационарной и мобильной установки в погруженном состоянии и работы в повторно-кратковременном и длительном режиме работы.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения с комбинированным подсоединением DN 32/40. Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). Применяются одноканальные и многолопастные рабочие колеса.
Электродвигатель
Применяются электродвигатели насосов с сухим ротором (заполненные воздухом) в однофазном и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).
Электродвигатели оснащены датчиками контроля температуры обмотки. Они защищают обмотку электродвигателя от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики. электродвигатели в варианте исполнения P дополнительно оснащены внутренним электродом контроля герметичности камеры электродвигателя. Электрод контроля герметичности сигнализирует о поступлении воды в камеру электродвигателя.
Кроме того, электродвигатели могут оснащаться внешним стержневым электродом для контроля герметичности камеры уплотнений. Электрод сигнализирует о проникновении воды в камеру уплотнений через уплотнение со стороны перекачиваемой жидкости.
Кабель электропитания имеет стандартную длину 10 м и оснащен штекером для у электродвигателя однофазного исполнения. Трехфазный электродвигатель в соответствии со стандартом имеет свободный конец кабеля, и продольно герметичный на электродвигателях в исполнении P.
УплотнениеМежду электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом и защищает электродвигатель от проникновения в него перекачиваемой жидкости через уплотнение со стороны насоса. Герметизация со стороны насоса и электродвигателя осуществляется двумя торцовыми уплотнениями, которые вращаются независимо друг от друга.

Материалы

Корпус электродвигателя: 1.4301 (исполнение электродвигателя «S») или EN-GJL-250 (исполнение электродвигателя «Р»)
Корпус гидравлической части: EN-GJL-250
Рабочее колесо: EN-GJL 250
Конец вала: нержавеющая сталь 1.4021
Режущий механизм: внутренний нож = 1.4528; наружный нож = абразит/1.4034
Уплотнение со стороны насоса: SiC/SiC
Уплотнение со стороны электродвигателя: C/MgSiO4
Статические уплотнения: NBR

Комплект поставки

Насос
Соединительный кабель длиной 10 м со штекером (исполнение для однофазного тока) или свободным концом (трехфазное исполнение)
Инструкция по монтажу и эксплуатации

Принадлежности

Устройство погружного монтажа или опора насоса
Внешний стержневой электрод для контроля герметичности камеры уплотнений
Цепи
Приборы управления, реле и штекеры
Крепежные комплекты с анкерной стяжкой
