Тип

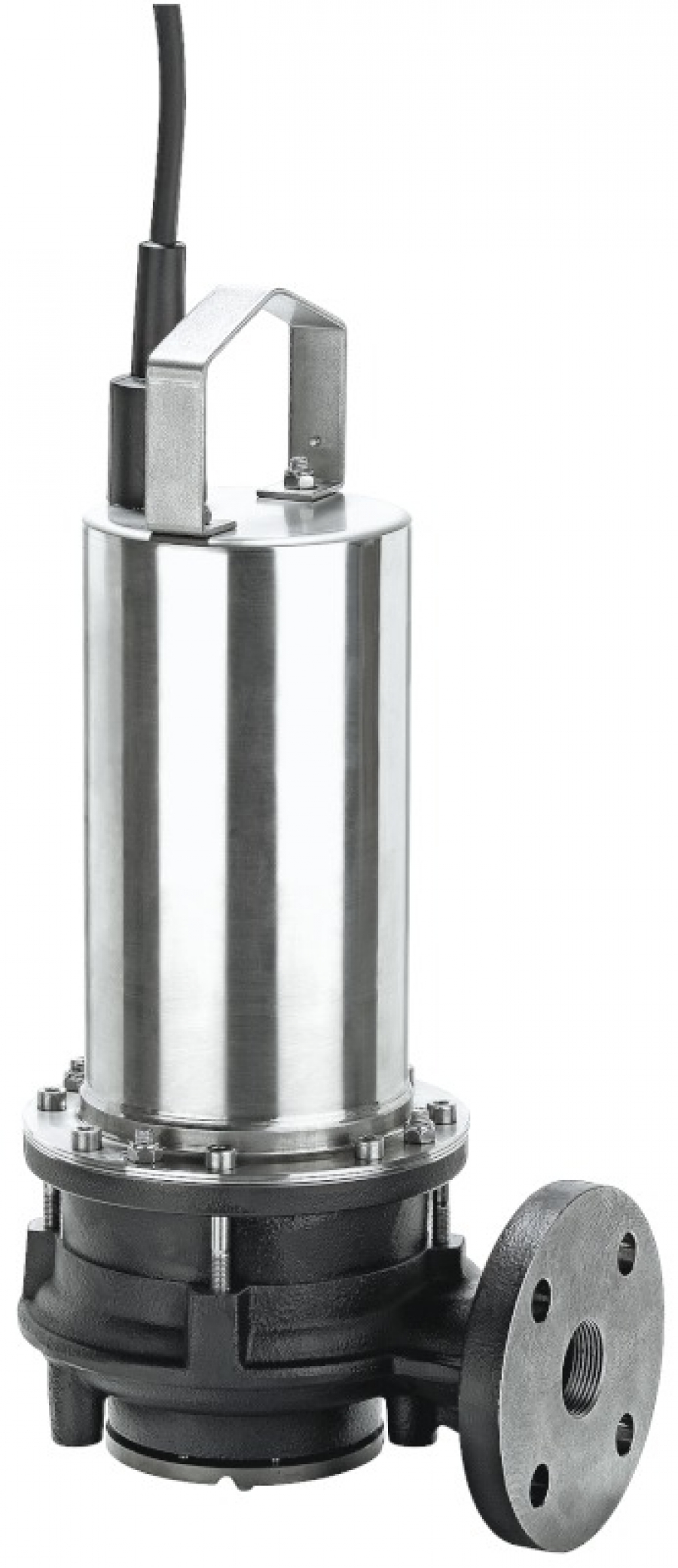

Погружной дренажный насос для отвода сточных вод с внутренним режущим механизмом для повторно-кратковременного режима работы с гидравлической частью из серого чугуна и корпусом электродвигателя из нержавеющей стали для стационарной или мобильной установки в погруженном состоянии.

Применение

Перекачивание сточных вод с фекалиями, а также бытовых и промышленных сточных вод, в том числе с длинноволокнистыми включениями для
Напорного водоотведения
Водоотведения из бытовой канализации
Отвода сточных вод
Водного хозяйства
Очистных сооружений;

Обозначение

Например: Wilo-Drain MTS 40/31-3-400-50-2
MT Macerator Technology
S Корпус электродвигателя из нержавеющей стали
40 Номинальный диаметр напорного патрубка [мм]
31 Макс. напор [м]
3 Электроподсоединение: 1 = однофазное
400 Напряжение электросети
50 Частота
2 Число полюсов электродвигателя

Особенности/преимущества продукции

Расположенный внутри режущий механизм
Небольшой вес благодаря двигателю из нержавеющей стали
Серийно взрывозащищенное исполнение

Технические характеристики

Подключение к сети: трехфазная сеть, 400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Режим работы в непогруженном состоянии: S2–8 мин; S3 25 %
Класс защиты: IP 68
Класс нагревостойкости изоляции: F
Температура перекачиваемой жидкости: 3...40 °C
Макс. глубина погружения: 10 м
Длина кабеля: 10 м

Гидравлические характеристики

Оснащение/функции

Запатентованный режущий механизм сферической формы с расположенным внутри ножом
Контроль температуры обмотки с помощью встроенного биметаллического датчика
Со взрывозащитой согласно ATEX

Описание/конструкция

Погружной насос для отвода сточных вод с внутренним режущим механизмом сферической формы, в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии и работы для повторно-кратковременного режима эксплуатации.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения. Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). Применяются одноканальные рабочие колеса.
Электродвигатель
Используются электродвигатели насосов с сухим ротором в трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).
Электродвигатели оснащены датчиками контроля температуры обмотки. Они защищают обмотку электродвигателя от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики.
Кабель электропитания имеет свободный конец и стандартную длину 10 м.
Уплотнение
Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом и защищает электродвигатель от проникновения в него перекачиваемой жидкости через уплотнение со стороны насоса. Уплотнение со стороны насоса реализуется с помощью независимого от направления вращения торцового уплотнения, а уплотнение со стороны электродвигателя – с помощью радиального уплотнения вала.

Материалы

Корпус электродвигателя: Нержавеющая сталь 1.4404
Корпус гидравлической части: EN-GJL-250
Рабочее колесо: EN-GJL-250
Вал: нержавеющая сталь 1.4021
Режущий механизм: нержавеющая сталь 1.4528
Уплотнение со стороны насоса: SiC/SiC
Уплотнение со стороны электродвигателя: NBR
Статическое уплотнение: NBR

Комплект поставки

Насос
Соединительный кабель длиной 10 м со свободным концом
Инструкция по монтажу и эксплуатации

Принадлежности

Устройство погружного монтажа или опора насоса
Цепи
Приборы управления, реле и штекеры
Крепежные комплекты с анкерной стяжкой
