Тип

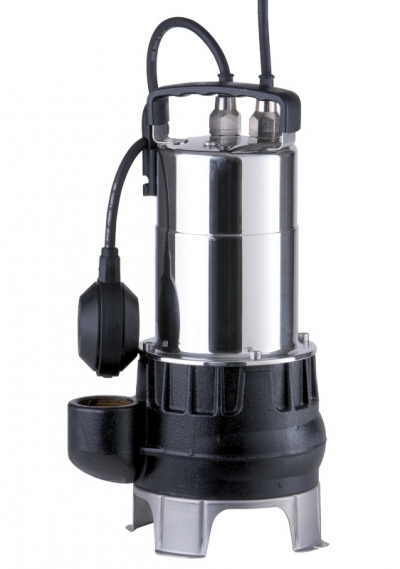

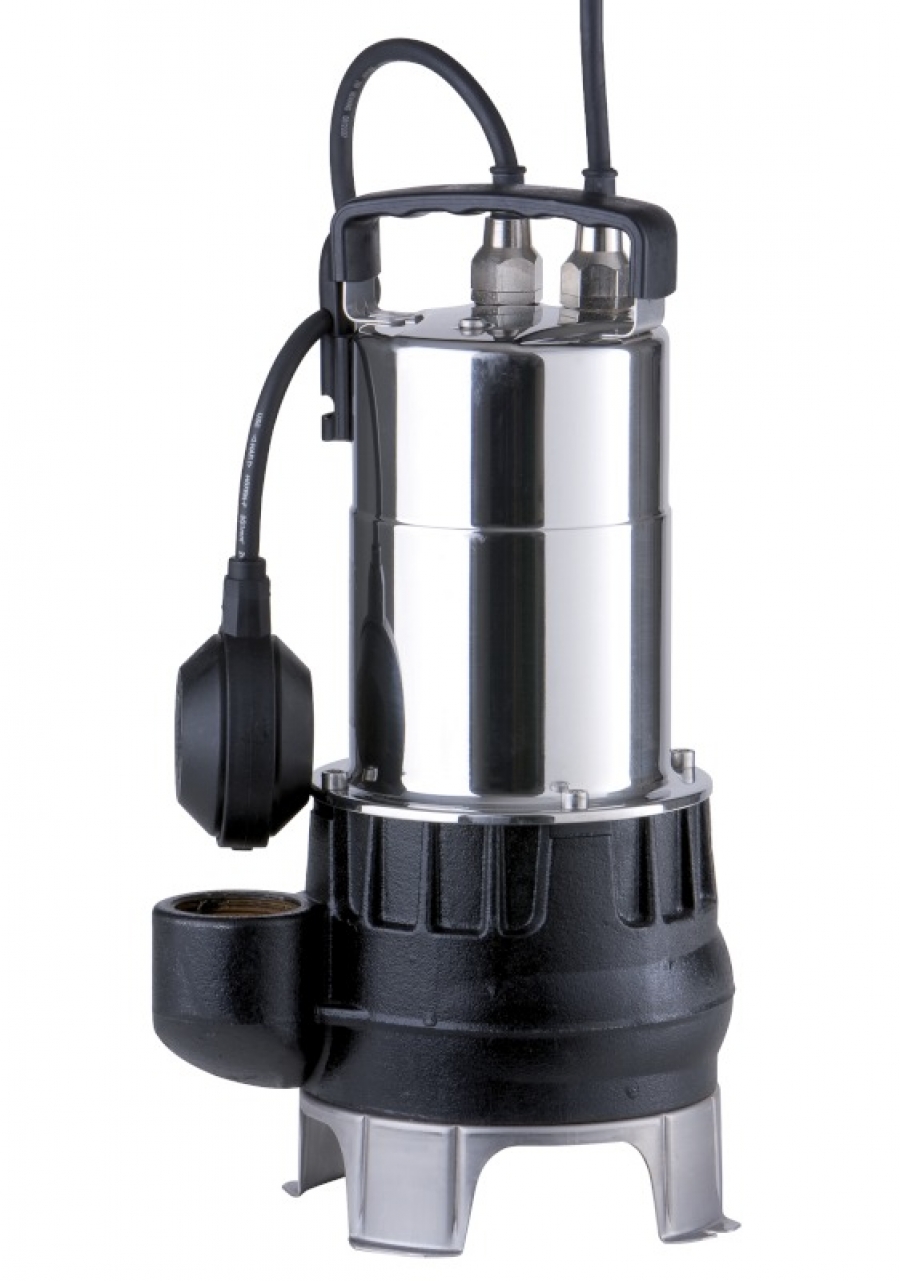

Погружной дренажный насос длясточных вод с двигателем.
Применение
Перекачивание сред, загрязненных крупными частицами, для:
бытовой канализации/канализации земельных участков;
отвода сточных вод (перекачивание сточных вод без фекалий согласно DIN EN 12050-2);
очистных сооружений.
Обозначение
Например: Wilo-Drain TC 40/10
T Погружной насос
C Гидравлический корпус из серого чугуна
40 Номинальный внутренний диаметр [мм]
10 Макс. напор [м]
Особенности/преимущества продукции
Простая эксплуатация благодаря установленному поплавковому выключателю
Простая установка благодаря встроенной опорной лапе насоса
Рабочее колесо из синтетического материала
Небольшой вес
Технические характеристики
Подключение к сети: 1~230 В, 50 Гц
Режим работы в погруженном состоянии: S1 или S3 25%
Режим работы в непогруженном состоянии: S3 25%
Вид защиты: IP 68
Класс изоляции: F
Термический контроль обмотки
Макс. температура перекачиваемых жидкостей: 3 ‐ 40 °C
Длина кабеля: 5 м
Свободный проход: 40 мм
Макс. глубина погружения 5 м
Гидравлические характеристики
Оснащение/функции
Готовы к подключению
Встроенный поплавковый выключатель
Термический контроль электродвигателя
Описание/конструкция
Погружной дренажный насос длясточных вод с двигателем в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Вертикальный напорный патрубок для резьбового соединения Rp 1½. В качестве форм рабочего колеса применяются свободновихревые рабочие колеса.
Электродвигатель
Заполненные маслом электродвигатели отдают свое тепло посредством встроенного теплообменника в перекачиваемую среду. Поэтому данные электродвигатели могут использоваться в погруженном состоянии в длительном и кратковременном режиме работы. В непогруженном состоянии данные электродвигатели могут использоваться кратковременно.
Для защиты моторов от попадания перекачиваемых жидкостей имеется камера уплотнений. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.
Кабель электродвигателя и поплавковый выключатель отсоединяются и заменяются.
Уплотнение
Уплотнение на стороне перекачиваемых жидкостей реализуется посредством скользящего торцового уплотнения, не зависящего от направления вращения, уплотнение со стороны электродвигателя выполнено посредством манжетного уплотнения.
Материалы
Корпус насоса: EN-GJL-200
Напольное основание: нержавеющая сталь
Рабочее колесо: PA 30GF
Вал: нержавеющая сталь 1.4005
Скользящее торцовое уплотнение со стороны насоса: графит/керамика
Манжетное уплотнение со стороны электродвигателя: NBR
Статическое уплотнение: NBR
Корпус электродвигателя: нержавеющая сталь 1.4308
Комплект поставки
Готовый к подключению насос с соединительным кабелем длиной 5 м и штекером с защитным контактом
Со встроенным поплавковым выключателем
Инструкция по монтажу и эксплуатации
Принадлежности
Обратный клапан и задвижка
Различные переходники для напорного патрубка и шланги
Приборы управления и сигнализации о переливе
