Тип

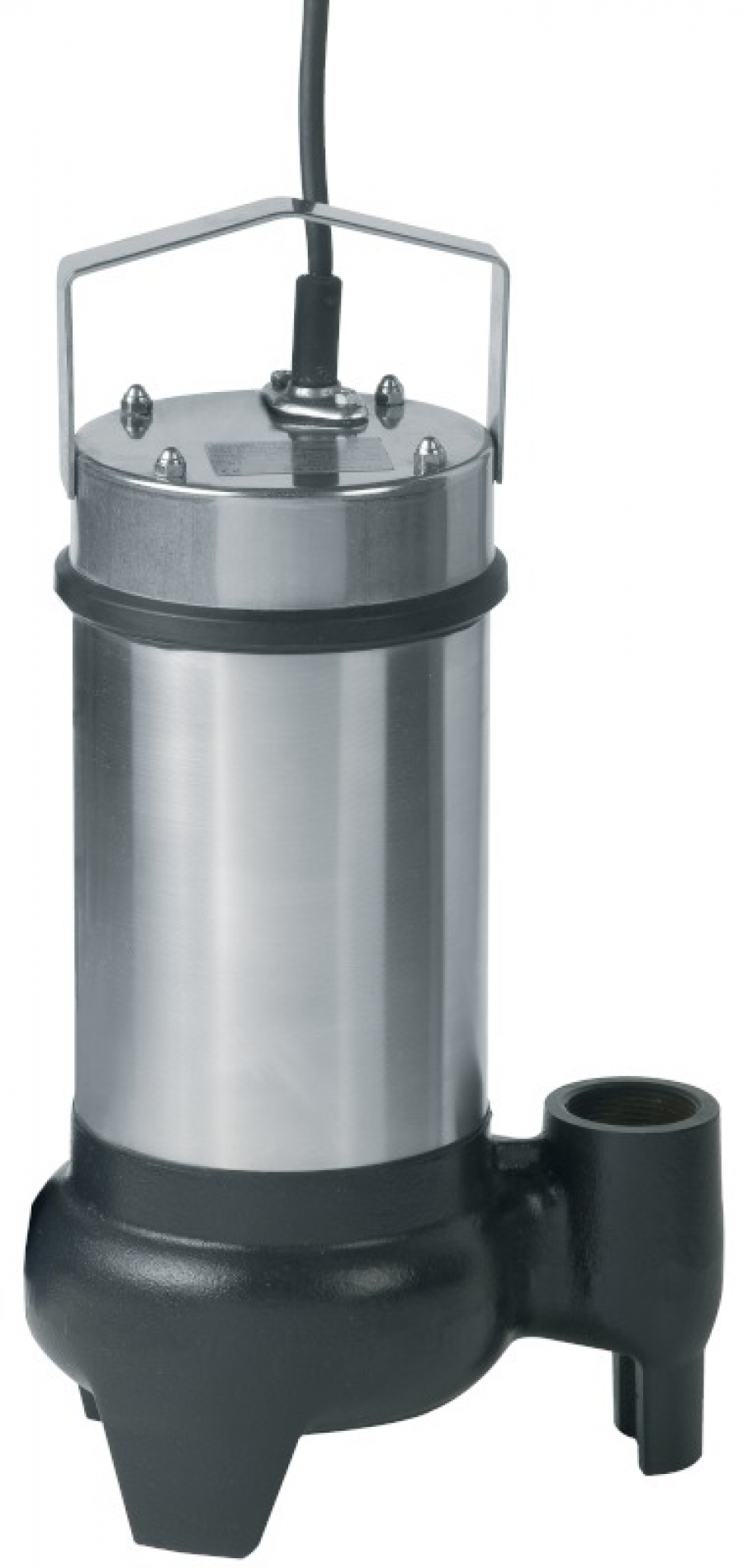

Погружной дренажный насос для сточных вод с двигателем.

Применение

Перекачивание сред, загрязненных крупными частицами, для:
водоотведения из бытовой канализации и канализации земельных участков;
отвода сточных вод (перекачивание сточных вод без фекалий согласно DIN EN 12050-2);
водного хозяйства;
очистных сооружениях;
промышленных и технологических систем

Обозначение

Например: Wilo-Drain STS 40/10-A
STS Погружной насос
40 Номинальный внутренний диаметр [мм]
10 Макс. напор [м]
A С поплавковым выключателем

Особенности/преимущества продукции

Простая эксплуатация благодаря установленному поплавковому выключателю (исполнение A)
Простая установка благодаря встроенной опорной лапе насоса
Рабочее колесо из нержавеющей стали
Небольшой вес

Технические характеристики

Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1 или S3 25%
Вид защиты: IP 68
Класс изоляции: B
Термический контроль обмотки
Макс. температура перекачиваемых жидкостей: 3 ‐ 35 °C
Длина кабеля: 10 м
Свободный проход: 40 мм
Макс. глубина погружения 5 м

Гидравлические характеристики

Оснащение/функции

Однофазный вариант готов к подключению
Исполнение A, включая поплавковый выключатель
Термическая защита электродвигателя

Описание/конструкция

Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Вертикльный напорный патрубок для резьбового подсоединения Rp 1½. В качестве типов рабочего колеса используются свободновихревые рабочие колеса.
Электродвигатель
Электродвигатели насосов с сухим ротором в герметичном корпусе отводят тепло через корпус непосредственно в окружающую перекачиваемую жидкость и могут использоваться в погруженном состоянии как в длительном, так и повторно-кратковременном режимах работы.
Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.
Однофазные электродвигатели оснащены штекером с защитным контактом, а в исполнении A — поплавковым выключателем. Трехфазные электродвигатели оснащены свободными концами кабеля.
Уплотнение
Уплотнение на стороне перекачиваемой жидкости реализуется посредством скользящего торцового уплотнения, не зависящего от направления вращения, уплотнение со стороны электродвигателя выполнено посредством манжетного уплотнения.

Материалы

Корпус насоса: EN-GJL-250
Напольное основание: серый чугун
Рабочее колесо: нержавеющая сталь 1.4301
Вал: нержавеющая сталь 1.4404
Скользящее торцовое уплотнение со стороны насоса: графит/керамика
Манжетное уплотнение со стороны электродвигателя: NBR
Статическое уплотнение: NBR
Корпус электродвигателя: нержавеющая сталь 1.4301

Комплект поставки

Готовый к подключению насос с соединительным кабелем длиной 10 м
При 1~230 В со штекером с защитным контактом
При 3~400 В со свободным концом кабеля
Исполнение A со встроенным поплавковым выключателем
Инструкция по монтажу и эксплуатации

Принадлежности

Обратный клапан и задвижка
Различные переходники для напорного патрубка а и шланги
Приборы управления и аварийной сигнализации о переливе
