Тип

Погружной дренажный насос длясточных вод с двигателем.

Применение

Перекачивание сред, загрязненных крупными частицами, для:
водоотведения из бытовой канализации и канализации земельных участков;
отвода сточных вод (вне сферы действия DIN EN 12050-1);
водного хозяйства;
очистных сооружениях;
промышленных и технологических систем

Обозначение

Например: Wilo-Drain TP 65 E 114/11-A
TP Погружной насос
65 Номинальный внутренний диаметр [мм]
E Форма рабочего колеса (E = одноканальное рабочее колесо, F = свободновихревое рабочее колесо)
114 Номинальный внутренний диаметр рабочего колеса [мм]
11 Мощность P2 [кВт] (=значение/10 = 1,1 кВт)
A С поплавковым выключателем и штекером

Особенности/преимущества продукции

Корпус электродвигателя из нержавеющей стали 1.4301
Простая эксплуатация благодаря установленному поплавковому выключателю (исполнение A)
Небольшой вес

Технические характеристики

Электроподключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Режим работы в непогруженном состоянии: S2-8 мин, S3 25 %
Класс защиты: IP 68
Класс нагревостойкости изоляции изоляции: F
Контроль температуры обмотки
Макс. температура перекачиваемой жидкости: 3‐35 °C
Длина кабеля: 10 м
Свободный проход для сферических частиц: 44 мм

Гидравлические характеристики

Оснащение/функции

Однофазный вариант с конденсаторной коробкой
Исполнение A, включая поплавковый выключатель и штекер
Термическая защита электродвигателя
Допуск ATEX (TP 65 трехфазное исполнение без поплавка)

Описание/конструкция

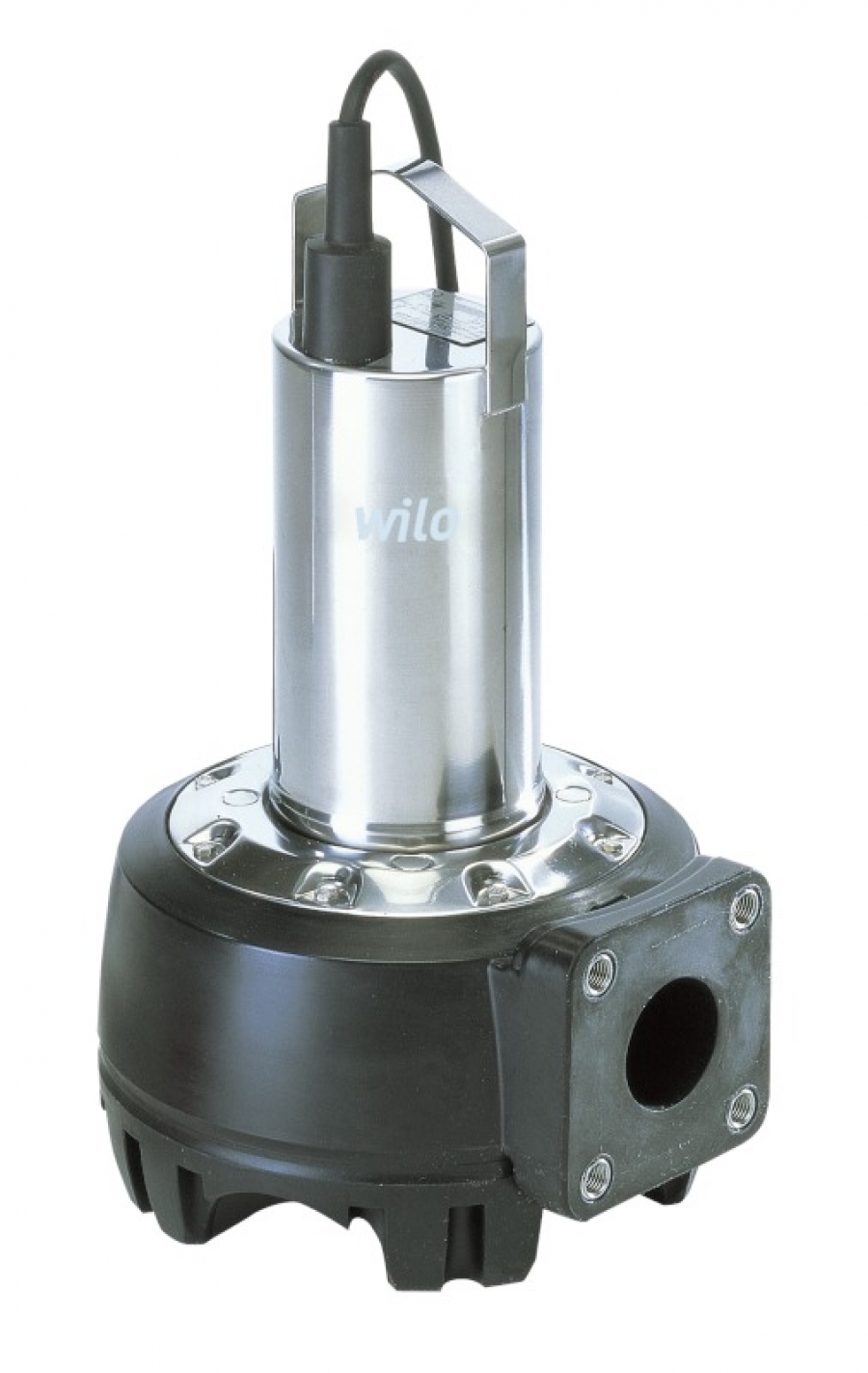

Погружной дренажный насос длясточных вод с двигателем в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения DN 50 или DN 65. В качестве форм рабочего колеса применяются одноканальное (E) или свободновихревое рабочее колесо (F).
Электродвигатель
Электродвигатели насосов с сухим ротором в герметичном корпусе отдают свое тепло через корпус непосредственно в окружающую перекачиваемую жидкость и могут использоваться в погруженном состоянии в длительном или кратковременном режиме работы.
Для защиты моторов от попадания перекачиваемых жидкостей имеется камера уплотнений. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.
Длины кабеля имеются в четких интервалах по 10 м. В исполнении A имеется оснащение поплавковым выключателем и штекером.
Уплотнение
Уплотнение на стороне перекачиваемых жидкостей реализуется посредством скользящего торцового уплотнения, не зависящего от направления вращения, уплотнение со стороны электродвигателя выполнено посредством манжетного уплотнения.

Материалы

Корпус насоса: PP‐GF30 (TP 50), PUR (TP 65)
Рабочее колесо: PP-GF30 (свободновихревое колесо), PUR (одноканальное колесо)
Вал: нержавеющая сталь 1.4404
Скользящее торцовое уплотнение со стороны насоса: SiC/SiC
Манжетное уплотнение со стороны электродвигателя: NBR
Статическое уплотнение: NBR
Корпус электродвигателя: нержавеющая сталь 1.4301

Комплект поставки

Готовый к подключению насос с соединительным кабелем длиной 10 м
Однофазный вариант в исполнении A с блоком конденсатора и штекером с защитным контактом
Однофазный вариант с блоком конденсатора и свободным концом кабеля
Трехфазный вариант в исполнении A с CEE-штекером
Трехфазный вариант со свободным концом кабеля
Исполнение A с подключенным поплавковым выключателем
Инструкция по монтажу и эксплуатации

Принадлежности

Подвесное приспособление
Цепи
Обратный клапан и задвижка
Различные переходники для напорного патрубка и шланги
Приборы управления и реле
