Назначение
Грязевики предназначены для очистки воды от крупных и средних взвешенных частиц (окалины, грата, песка и других примесей) в трубопроводах водо- и теплоснабжения. Грязевики абонентские применяются в котельных, тепловых пунктах, узлах ввода зданий, а также узлах учета (тепловые, водомерные и элеваторные УТЭ). Рабочая температура до 200 С.
Пример условного обозначения грязевика: ГТП-80-1,6. Грязевик горизонтальный, условный диаметр - 80 мм., рабочее давление — 1,6 МПа.
Устройство и принцип работы

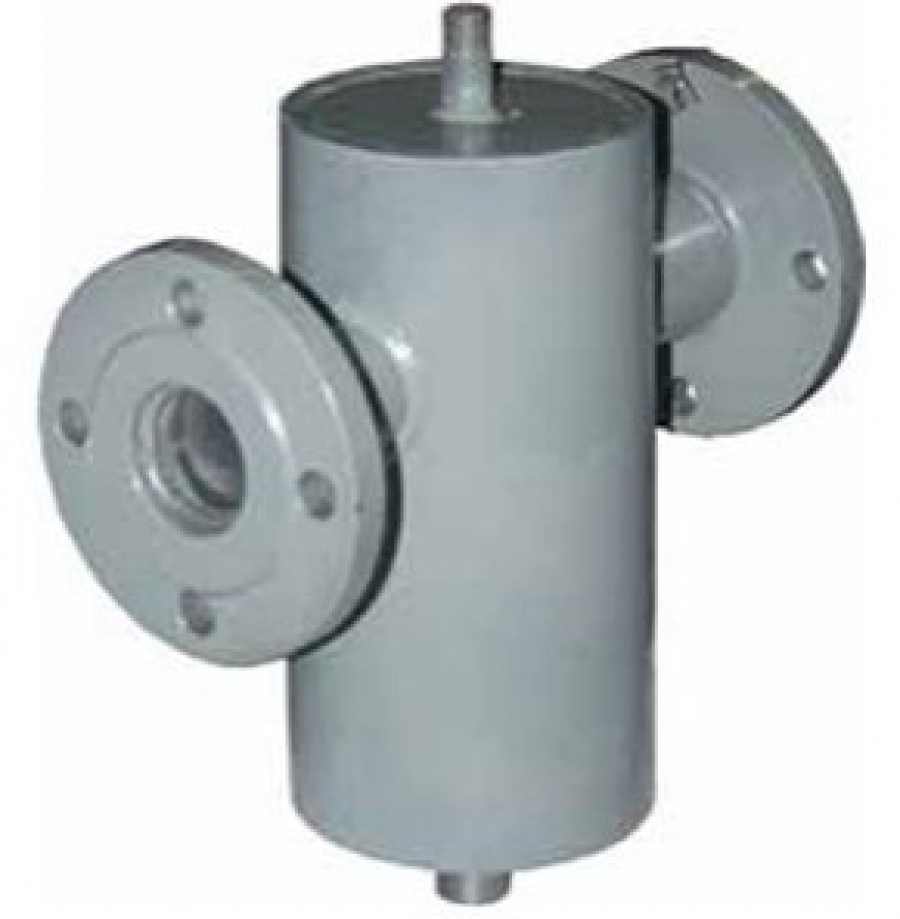

Грязевик представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой происходит отсечение, выпадение в осадок и накапливание крупных и средних взвешенных частиц. Иными словами, грязевик представляет собой аппарат, внутри которого происходит фильтрация воды при помощи сетчатого фильтрующего элемента.
Работа грязевика заключается в приёме исходной воды, фильтровании её от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.
Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика.
Требования к месту установки грязевика
Грязевик устанавливается на линии трубопровода при помощи фланцевых соединений.
Установка и обвязка грязевика должна быть произведена таким образом, чтобы обеспечивалась возможность осмотра, ремонта, очистки как с внутренней, так и с наружной стороны. Подводящий и отводящий трубопровод должны быть разгружены.
После установки грязевика необходимо произвести его гидравлическое испытание вместе с опрессовкой всего трубопровода.
После опрессовки линии и гидравлического испытания грязевика и трубопровода, производится промывка линии.
После промывки линии трубопровода, грязевик следует отключить, выполнить очистку окалины и другого механического мусора из грязевика через штуцер (технологический лючок), после чего снова включить в работу на постоянно.
Рисунок
Техническая характеристика грязевика ГТП (абонентский)
|
Обозначение
|
Условн.
давл.,
Ру, МПа
|
Условный
проход,
Dу
|
Производ. м3/ч.
|
DH
|
DH1
|
DH2
|
H
|
H1
|
h
|
L
|
Масса кг
|
| ГТП-40-2,5 |
2,5
|
40
|
6
|
159
|
45
|
57
|
360
|
406
|
260
|
345
|
17,1
|
| ГТП-50-2,5 |
50
|
10
|
57
|
76
|
410
|
456
|
290
|
365
|
19,5
|
||
| ГТП-65-2,5 |
65
|
18
|
219
|
76
|
89
|
490
|
534
|
340
|
425
|
30,7
|
|
| ГТП-80-2,5 |
80
|
26
|
89
|
108
|
525
|
569
|
375
|
36,4
|
|||
| ГТП-100-2,5 |
100
|
40
|
325
|
108
|
133
|
620
|
662
|
450
|
525
|
69,6
|
|
| ГТП-120-2,5 |
120
|
58
|
133
|
159
|
690
|
732
|
470
|
78,6
|
|||
| ГТП-150-2,5 |
150
|
89
|
426
|
159
|
194
|
875
|
933
|
550
|
650
|
114,9
|
|
| ГТП-200-2,5 |
200
|
158
|
530
|
219
|
273
|
1120
|
1168
|
700
|
850
|
201,9
|
|
| ГТП-40-1,6 (1,0) |
1,6 и 1,0
|
40
|
6
|
159
|
45
|
57
|
360
|
406
|
260
|
345
|
16,3
|
| ГТП-50-1,6 (1,0) |
50
|
10
|
57
|
76
|
410
|
456
|
290
|
365
|
19,4
|
||
| ГТП-65-1,6 (1,0) |
65
|
18
|
219
|
76
|
89
|
490
|
534
|
340
|
425
|
29,4
|
|
| ГТП-80-1,6 (1,0) |
80
|
26
|
89
|
108
|
525
|
569
|
375
|
33,5
|
|||
| ГТП-100-1,6 (1,0) |
100
|
40
|
325
|
108
|
133
|
620
|
662
|
450
|
525
|
62,2
|
|
| ГТП-120-1,6 (1,0) |
120
|
58
|
133
|
159
|
690
|
732
|
470
|
70,4
|
|||
| ГТП-150-1,6 (1,0) |
150
|
89
|
426
|
159
|
194
|
875
|
928
|
550
|
650
|
118,0
|
|
| ГТП-200-1,6 (1,0) |
200
|
158
|
530
|
219
|
273
|
1105
|
1163
|
700
|
850
|
266,7
|
