Назначение
Грязевики предназначены для очистки воды от крупных и средних взвешенных частиц (окалины, грата, песка и других примесей) в трубопроводах водо- и теплоснабжения. Грязевики абонентские применяются в котельных, тепловых пунктах, узлах ввода зданий, а также узлах учета (тепловые, водомерные и элеваторные УТЭ). Рабочая температура до 200 С.
Устройство и принцип работы
Грязевик представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой происходит отсечение, выпадение в осадок и накапливание крупных и средних взвешенных частиц. Иными словами, грязевик представляет собой аппарат, внутри которого происходит фильтрация воды при помощи сетчатого фильтрующего элемента.
Работа грязевика заключается в приёме исходной воды, фильтровании её от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.
Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика.
Требования к месту установки грязевика
Грязевик устанавливается на линии трубопровода при помощи фланцевых соединений.
Установка и обвязка грязевика должна быть произведена таким образом, чтобы обеспечивалась возможность осмотра, ремонта, очистки как с внутренней, так и с наружной стороны. Подводящий и отводящий трубопровод должны быть разгружены.
После установки грязевика необходимо произвести его гидравлическое испытание вместе с опрессовкой всего трубопровода.
После опрессовки линии и гидравлического испытания грязевика и трубопровода, производится промывка линии.
После промывки линии трубопровода, грязевик следует отключить, выполнить очистку окалины и другого механического мусора из грязевика через штуцер (технологический лючок), после чего снова включить в работу на постоянно.

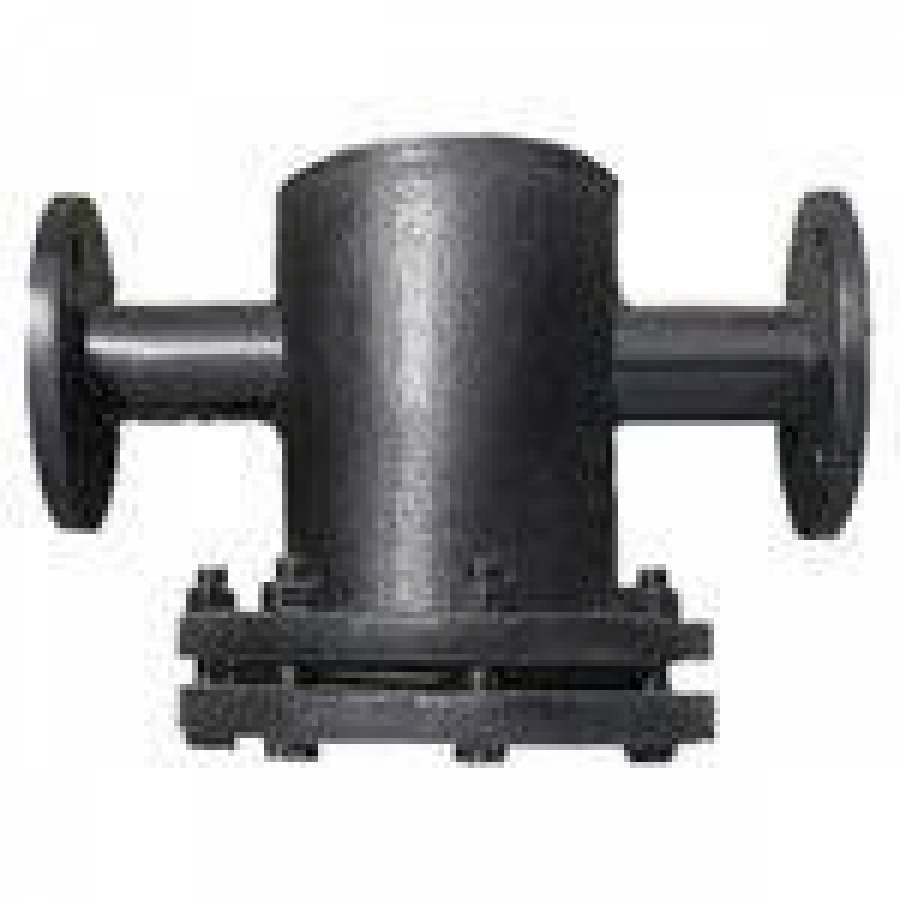

Рисунок
1 – Корпус; 2 – Штуцер; 3 – Ручка; 4-5 – Заглушка; 6 – Сетка; 7-14 – Прокладки
Техническая характеристика грязевика вертикального ГВ (ТС-567)
|
Обозначение
|
Условное
давление,
Ру, МПа
|
Условн.
проход,
Dу
|
Производ м3/ч.
|
DH
|
DH1
|
L
|
H
|
h
|
h1
|
Масса кг
|
| ГВ-200-2,5 |
2,5
|
200
|
158
|
219
|
426
|
720
|
1071
|
740
|
365
|
310
|
| ГВ-250-2,5 |
250
|
247
|
273
|
530
|
840
|
1309
|
900
|
380
|
502
|
|
| ГВ-300-2,5 |
300
|
356
|
325
|
630
|
980
|
1437
|
975
|
400
|
730
|
|
| ГВ-200-1,6 |
1,6
|
200
|
158
|
219
|
426
|
720
|
1055
|
725
|
355
|
260
|
| ГВ-250-1,6 |
250
|
247
|
273
|
530
|
840
|
1291
|
790
|
365
|
421
|
|
| ГВ-300-1,6 |
300
|
356
|
325
|
630
|
980
|
1416
|
960
|
390
|
565
|
* - размеры в мм.
