Назначение
Грязевики предназначены для очистки воды от крупных и средних взвешенных частиц (окалины, грата, песка и других примесей) в трубопроводах водо- и теплоснабжения. Грязевики абонентские применяются в котельных, тепловых пунктах, узлах ввода зданий, а также узлах учета (тепловые, водомерные и элеваторные УТЭ). Рабочая температура до 200 С.
Устройство и принцип работы

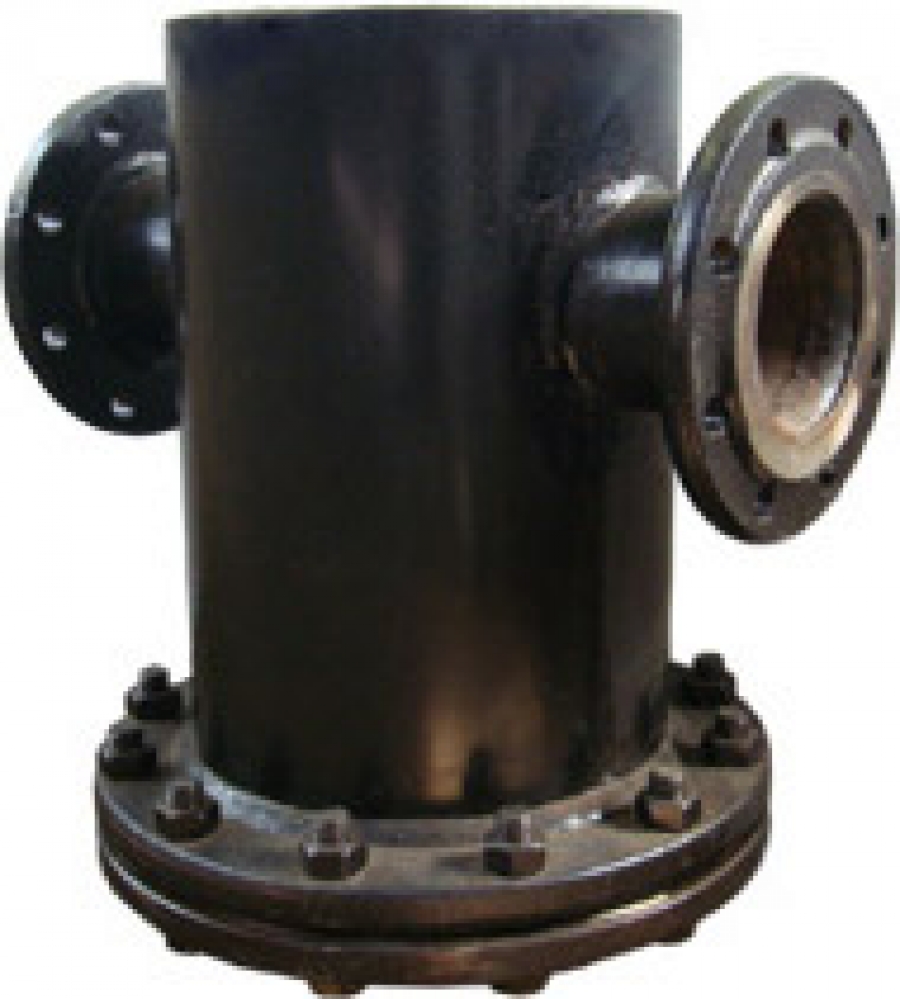

Грязевик представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой происходит отсечение, выпадение в осадок и накапливание крупных и средних взвешенных частиц. Иными словами, грязевик представляет собой аппарат, внутри которого происходит фильтрация воды при помощи сетчатого фильтрующего элемента.
Работа грязевика заключается в приёме исходной воды, фильтровании её от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.
Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика.
Требования к месту установки грязевика
Грязевик устанавливается на линии трубопровода при помощи фланцевых соединений.
Установка и обвязка грязевика должна быть произведена таким образом, чтобы обеспечивалась возможность осмотра, ремонта, очистки как с внутренней, так и с наружной стороны. Подводящий и отводящий трубопровод должны быть разгружены.
После установки грязевика необходимо произвести его гидравлическое испытание вместе с опрессовкой всего трубопровода.
После опрессовки линии и гидравлического испытания грязевика и трубопровода, производится промывка линии.
После промывки линии трубопровода, грязевик следует отключить, выполнить очистку окалины и другого механического мусора из грязевика через штуцер (технологический лючок), после чего снова включить в работу на постоянно.
Рисунок
1 – Корпус; 2-3 – Заглушка; 4 – Ручка; 5 – Сетка; 6-9 – Прокладки
Техническая характеристика грязевика вертикального ГВ (ТС-568)
|
Обозначение
|
Условное
давление,
Ру, МПа
|
Условный
проход,
Dу
|
Производ. м3/ч.
|
DH
|
DH1
|
H
|
h
|
h1
|
h2
|
L
|
Масса кг
|
| ГВ-350-2,5 |
2,5
|
350
|
484
|
377
|
820
|
1960
|
1205
|
1305
|
555
|
1200
|
1232
|
| ГВ-400-2,5 |
400
|
633
|
426
|
2010
|
1355
|
1257
|
|||||
| ГВ-500-2,5 |
500
|
989
|
530
|
920
|
2110
|
1455
|
575
|
1340
|
1567
|
||
| ГВ-600-2,5 |
600
|
1424
|
630
|
1020
|
2270
|
1335
|
1535
|
625
|
1500
|
1927
|
|
| ГВ-700-2,5 |
700
|
1939
|
720
|
1220
|
2460
|
1480
|
1630
|
720
|
1700
|
2784
|
|
| ГВ-800-2,5 |
800
|
2532
|
820
|
2560
|
1730
|
1800
|
2924
|
||||
| ГВ-350-1,6 |
1,6
|
350
|
484
|
377
|
820
|
1910
|
1180
|
1280
|
485
|
1200
|
1042
|
| ГВ-400-1,6 |
400
|
633
|
426
|
1960
|
1330
|
1054
|
|||||
| ГВ-500-1,6 |
500
|
989
|
530
|
920
|
2060
|
1430
|
550
|
1340
|
1107
|
||
| ГВ-600-1,6 |
600
|
1424
|
630
|
1020
|
2200
|
1300
|
1500
|
590
|
1500
|
1627
|
|
| ГВ-700-1,6 |
700
|
1939
|
720
|
1220
|
2390
|
1445
|
1595
|
685
|
1700
|
2256
|
|
| ГВ-800-1,6 |
800
|
2532
|
820
|
2490
|
1695
|
1800
|
2384
|
||||
| ГВ-350-1,6 |
900
|
3205
|
920
|
1420
|
2660
|
1480
|
1780
|
750
|
2000
|
3346
|
|
| ГВ-400-1,6 |
1000
|
3957
|
1020
|
2760
|
1530
|
1880
|
3507
|
* - размеры в мм.
