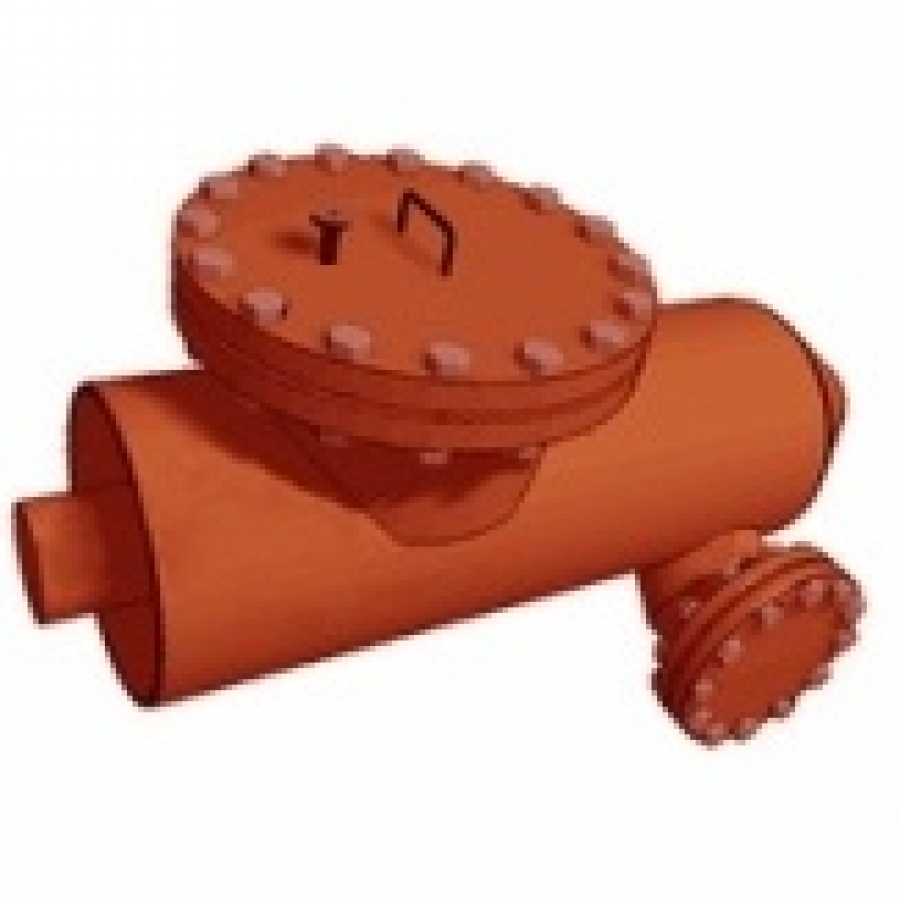

Назначение
Грязевики предназначены для очистки воды от крупных и средних взвешенных частиц (окалины, грата, песка и других примесей) в трубопроводах водо- и теплоснабжения. Грязевики абонентские применяются в котельных, тепловых пунктах, узлах ввода зданий, а также узлах учета (тепловые, водомерные и элеваторные УТЭ). Рабочая температура до 200 С.
Устройство и принцип работы
Грязевик представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой происходит отсечение, выпадение в осадок и накапливание крупных и средних взвешенных частиц. Иными словами, грязевик представляет собой аппарат, внутри которого происходит фильтрация воды при помощи сетчатого фильтрующего элемента.
Работа грязевика заключается в приёме исходной воды, фильтровании её от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи.
Условием нормальной работы грязевика является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика.
Требования к месту установки грязевика
Грязевик устанавливается на линии трубопровода при помощи фланцевых соединений.
Установка и обвязка грязевика должна быть произведена таким образом, чтобы обеспечивалась возможность осмотра, ремонта, очистки как с внутренней, так и с наружной стороны. Подводящий и отводящий трубопровод должны быть разгружены.
После установки грязевика необходимо произвести его гидравлическое испытание вместе с опрессовкой всего трубопровода.
После опрессовки линии и гидравлического испытания грязевика и трубопровода, производится промывка линии.
После промывки линии трубопровода, грязевик следует отключить, выполнить очистку окалины и другого механического мусора из грязевика через штуцер (технологический лючок), после чего снова включить в работу на постоянно.
Рисунок
1 – Корпус; 2 – Фильтр; 3 – Штуцер; 4 – Ручка; 5-6 – Заглушка; 7-21 – Прокладки
Техническая характеристика грязевика вертикального ГГ (ТС-565)
|
Обозначение
|
Условное
давление,
Ру, МПа
|
Условный
проход,
Dу
|
Производ. м3/ч.
|
DH
|
DH1
|
db
|
L
|
H
|
h
|
Масса кг
|
| ГГ-150-2,5 |
2,5
|
150
|
89
|
159
|
426
|
149
|
1400
|
585
|
340
|
339
|
| ГГ-200-2,5 |
200
|
158
|
219
|
205
|
1340
|
351
|
||||
| ГГ-250-2,5 |
250
|
247
|
273
|
257
|
1400
|
625
|
365
|
|||
| ГГ-300-2,5 |
300
|
356
|
325
|
478
|
309
|
1660
|
677
|
365
|
473
|
|
| ГГ-350-2,5 |
350
|
484
|
377
|
530
|
359
|
1750
|
729
|
380
|
613
|
|
| ГГ-400-2,5 |
400
|
633
|
426
|
630
|
408
|
2080
|
828
|
420
|
783
|
|
| ГГ-150-1,6 |
1,6
|
150
|
89
|
159
|
426
|
150
|
1300
|
583
|
340
|
265
|
| ГГ-200-1,6 |
200
|
158
|
219
|
207
|
1330
|
273
|
||||
| ГГ-250-1,6 |
250
|
247
|
273
|
|
261
|
1390
|
623
|
284
|
||
| ГГ-300-1,6 |
300
|
356
|
325
|
478
|
313
|
1645
|
675
|
365
|
390
|
|
| ГГ-350-1,6 |
350
|
484
|
377
|
530
|
359
|
1750
|
728
|
380
|
480
|
|
| ГГ-400-1,6 |
400
|
633
|
426
|
630
|
408
|
250
|
826
|
420
|
723
|
|
| ГГ-150-1,0 |
1,0
|
150
|
89
|
159
|
426
|
150
|
1300
|
583
|
340
|
232
|
| ГГ-200-1,0 |
200
|
158
|
219
|
207
|
1240
|
241
|
||||
| ГГ-250-1,0 |
250
|
247
|
273
|
|
261
|
1300
|
623
|
253
|
||
| ГГ-300-1,0 |
300
|
356
|
325
|
478
|
313
|
1555
|
675
|
365
|
317
|
|
| ГГ-350-1,0 |
350
|
484
|
377
|
530
|
359
|
1740
|
728
|
380
|
377
|
|
| ГГ-400-1,0 |
400
|
633
|
426
|
630
|
408
|
2060
|
826
|
420
|
520
|
* - размеры в мм.
